PTPS7A2045PDQNR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 95dB Fixed 1.6V 5.5V 6V
供应商型号: PTPS7A2045PDQNR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 PTPS7A2045PDQNR

PTPS7A2045PDQNR概述

    TPS7A20:一款超小型低功耗、高精度线性稳压器

    产品简介


    TPS7A20是一款由德州仪器(Texas Instruments)开发的超小型低压差(Low Dropout, LDO)线性稳压器,能够输出高达300mA的电流。该稳压器设计用于提供低噪声、高电源抑制比(Power Supply Rejection Ratio, PSRR)和优异的负载及线路瞬态响应性能,适用于要求高的射频(RF)和其他敏感模拟电路。此外,TPS7A20还具备非常低的静态电流(IQ),使其非常适合电池供电的应用。

    技术参数


    - 输入电压范围:1.6V至6.0V
    - 输出电压范围:0.8V至5.5V
    - 最大输出电流:300mA
    - 最大输出电压偏差:±1.5%
    - 最大dropout电压:140mV(在300mA时)
    - 低噪声:7μVRMS
    - 高PSRR:95dB(在1kHz时)
    - 非常低的静态电流:6.5μA
    - 支持陶瓷电容:最小1μF

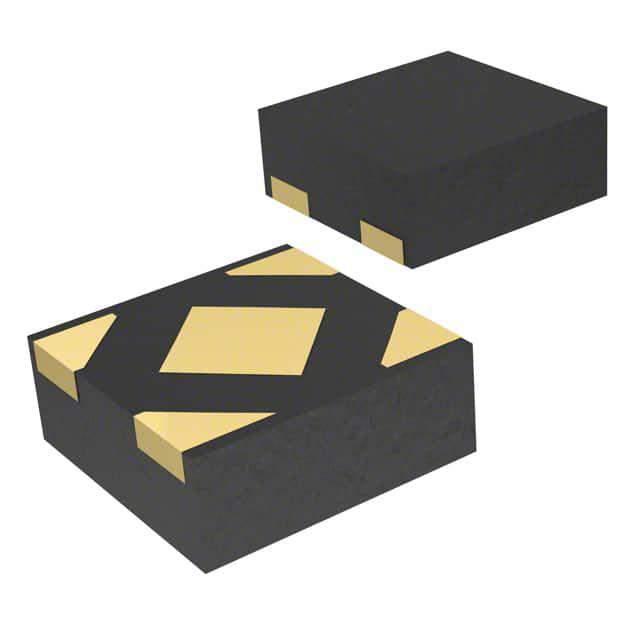

    - 封装形式:X2SON (DQN)、DSBGA (YCK, YCJ)、SOT23-5 (DBV)

    产品特点和优势


    TPS7A20的核心优势在于其低噪声、高PSRR、极低静态电流和紧凑的设计。这些特点使其成为对稳定性、效率和空间要求较高的应用的理想选择。例如,它能够在不添加噪声旁路电容的情况下提供超低噪声性能,这对于需要精确电压输出的应用至关重要。同时,其超低的静态电流使得它在电池供电设备中表现出色。

    应用案例和使用建议


    TPS7A20广泛应用于智能手机和平板电脑、网络摄像头、便携式医疗设备、智能电表和现场变送器、电机驱动器以及可穿戴设备中。在实际应用中,使用该稳压器时应注意正确放置输入和输出电容,以确保稳定性和最佳瞬态响应。根据应用需求选择合适的封装,可以实现更小的整体解决方案尺寸。

    兼容性和支持


    TPS7A20的输出电压可以在1μF至200μF范围内变化,并且可以与多种陶瓷电容搭配使用。厂商提供了详细的文档和支持资源,包括设计工具和参考设计,以便用户进行快速有效的开发和集成。

    常见问题与解决方案


    - 问题: 在某些情况下,输出电压不稳定。
    - 解决方案: 确保正确的输入和输出电容值,并尽量靠近稳压器的IN和OUT引脚放置电容。
    - 问题: 静态电流过高。
    - 解决方案: 检查是否有任何不必要的连接导致额外的电流消耗,确保器件处于正确的工作状态。


    总结和推荐


    综上所述,TPS7A20是一款高性能、低功耗、紧凑型的LDO稳压器,特别适合于对电压稳定性要求高的应用。无论是便携式医疗设备还是智能手机,TPS7A20都能满足严格的技术要求。因此,我强烈推荐使用TPS7A20以获得最佳的系统性能和可靠性。

PTPS7A2045PDQNR参数

参数
稳压器数量 -
最大输入电压 6V
最大压差@电流 -
Iq-静态电流 -
极性 -
纹波抑制-PSRR 95dB
最大输出电压 5.5V
输出类型 Fixed
输出电流 -
最小输出电压 -
最小输入电压 1.6V
线路调节 -
负载调节 -
包装方式 卷带包装

PTPS7A2045PDQNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTPS7A2045PDQNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS PTPS7A2045PDQNR PTPS7A2045PDQNR数据手册

PTPS7A2045PDQNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
