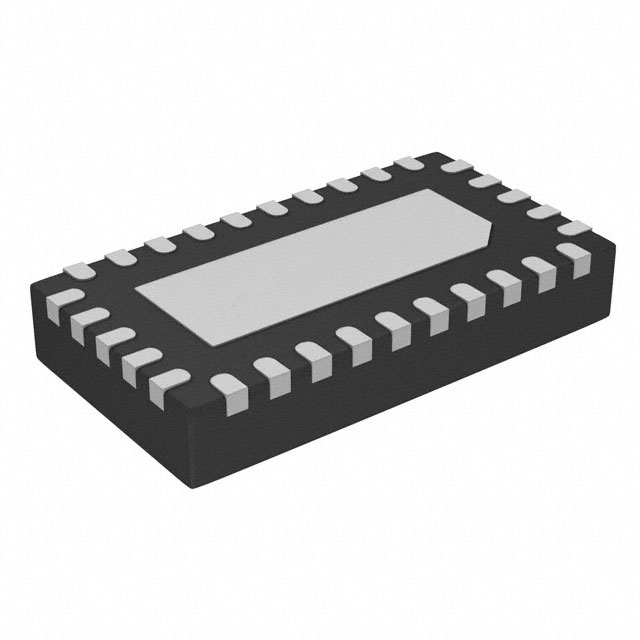

HD3SS3220IRNHT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 900mA 3.3V 3.3V,5V USB,Type-C 控制器 VQFN-30 贴片安装,黏合安装
供应商型号: ASS-HD3SS3220IRNHT
供应商: 海外现货
标准整包数: 250
TEXAS INSTRUMENTS 电源管理芯片(PMIC) HD3SS3220IRNHT

HD3SS3220IRNHT概述

    HD3SS3220 USB Type-C DRP Port Controller with SuperSpeed 2:1 MUX

    产品简介


    HD3SS3220是德州仪器(Texas Instruments)生产的一款USB SuperSpeed(SS)2:1多路复用器(MUX),集成了DRP端口控制器。这款电子元器件具有USB Type-C端口控制器功能,可实现USB Type-C配置通道(CC)逻辑和5V VCONN电源供应,适用于多种USB Type-C生态系统。其主要功能包括支持USB 3.1 Gen 1和Gen 2标准,提供高达10 Gbps的数据传输速率,并且支持最高15W的功率输送。

    技术参数


    - 供电电压
    - VDD5: 4.5V 至 5.5V
    - VCC33: 3V 至 3.6V
    - 温度范围
    - 工作温度范围: 0°C 至 70°C (HD3SS3220)
    - 工业级温度范围: -40°C 至 85°C (HD3SS3220I)
    - 电气特性
    - 活动模式下的电流消耗:
    - 在CC控制器和SS MUX均开启时: 0.7mA 至 0.9mA
    - CC控制器开启而SS MUX关闭时: 0.2mA
    - 关机模式: 5μA
    - ESD耐压
    - HBM: ±2000V
    - CDM: ±1500V

    产品特点和优势


    - 多功能性: 可配置为DFP(下行端口)、UFP(上行端口)或DRP(双角色端口),适用于多种应用。
    - 高数据传输速率: 支持USB 3.1 Gen 1和Gen 2,最高可达10 Gbps。
    - 强大的电力管理: 可支持高达15W的电力输送,并可选择不同级别的电流模式(默认、中等、高)。
    - 宽工作温度范围: 工业级温度范围达-40°C至85°C,适用于严苛环境。

    应用案例和使用建议


    - 典型应用: 作为USB主机、设备或集线器使用;适用于移动电话、平板电脑和笔记本电脑等移动设备;支持USB外设如闪存驱动器、便携式硬盘和顶盒等。
    - 使用建议: 为了保证设备的稳定运行,在高温环境下需特别注意散热。同时,根据具体的应用场景,正确配置PORT和ADDR引脚以实现所需的电源模式和I2C地址。

    兼容性和支持


    - 兼容性: 与USB Type-C规范兼容,支持Try.SRC和Try.SNK DRP模式。
    - 支持和服务: 德州仪器提供了详尽的技术文档、工具和软件支持,并通过社区资源提供技术支持。

    常见问题与解决方案


    1. 问题: 设备在活动模式下电流消耗异常。
    - 解决方案: 确认所有供电引脚的电压都在规定范围内,并检查是否有过载现象。
    2. 问题: 设备无法正确识别USB端口。
    - 解决方案: 检查CC1和CC2引脚的连接情况,确保正确的外部电阻已安装。
    3. 问题: 设备在某些特定条件下会出现错误。
    - 解决方案: 参考技术手册中的“错误代码”章节,按照建议进行排查。

    总结和推荐


    HD3SS3220凭借其卓越的数据传输能力和灵活的电源管理模式,成为市场上备受推崇的USB Type-C端口控制器。其广泛的应用范围和强大的技术支持使其成为开发新型USB设备的理想选择。因此,我强烈推荐此产品用于各种USB设备的设计和制造。

HD3SS3220IRNHT参数

参数
最大工作供电电压 3.3V,5V
最小工作供电电压 3.3V
工作电源电流 900mA
最大输出电压 -
最小输出电压 -
应用场景 USB,Type-C 控制器
4.6mm(Max)
2.6mm(Max)
800μm(Max)
通用封装 VQFN-30
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HD3SS3220IRNHT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
