首页  >  产品百科  >  REG1117FA-5.0/500

REG1117FA-5.0/500

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 62dB(120Hz) 10mA 正极 Fixed 1A 1 5V 3.8V 5V 15V 1.55V@ 1A 15mV 10mV DDPAK-3,TO-263 贴片安装 10.18mm*8.41mm*4.44mm
供应商型号: REG1117FA-5.0/500
供应商: 云汉优选
标准整包数: 1

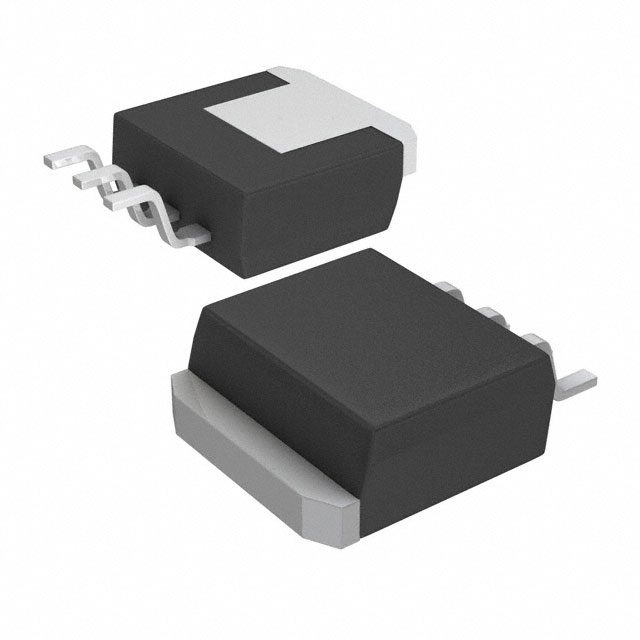

TEXAS INSTRUMENTS LDO稳压器 REG1117FA-5.0/500

REG1117FA-5.0/500概述

    REG1117 800mA 和 1A 低 Dropout 正向稳压器

    产品简介


    REG1117 系列是一种易于使用的三端稳压器,包括固定电压版本和可调电压版本,输出电流分别为 800mA 和 1A,封装类型为 SOT-223 和 DDPAK。该系列稳压器适用于多种应用场合,包括 SCSI-2 主动终端、手持数据采集设备、电池供电仪器仪表和笔记本及掌上电脑的电池管理电路。此外,它还适用于 FPGA、PLD、DSP 和 CPU 的核心电压供应。

    技术参数


    - 输出电流:
    - REG1117: 最大 800mA
    - REG1117A: 最大 1A
    - 输出电压容差:
    - REG1117: 最大 ±1%
    - REG1117A: 最大 ±1%
    - 纹波抑制(频率 120Hz):
    - 所有型号: 62dB
    - 内部电流限制
    - 热过载保护
    - 温度范围:
    - 操作结温范围: -40°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    REG1117 系列稳压器的主要特点和优势包括:
    - 多种固定和可调电压版本,涵盖常见的电压值。
    - 低输出电压容差,确保稳定的电源输出。
    - 优秀的纹波抑制能力,提高系统的整体稳定性和可靠性。
    - 内置的电流限制和热过载保护功能,增加了系统的安全性和耐用性。
    - 两种封装类型,适应不同的应用场景和需求。
    - 适合多种应用场景,如笔记本电脑和掌上电脑的核心电压供应,以及其他电池供电设备。

    应用案例和使用建议


    根据技术手册中的应用场景,REG1117 可以用于:
    - SCSI-2 主动终端: 确保 SCSI-2 设备的电源稳定。
    - 手持数据采集设备: 在有限的空间内提供可靠的电源。
    - 电池供电仪器仪表: 确保电池寿命长且设备运行稳定。
    - 笔记本和掌上电脑的电池管理电路: 提供精确的核心电压,保证系统的正常运行。
    使用建议:
    - 在设计电路时,建议使用 10µF 的钽电容器作为输出电容器,以改善高频负载调节。
    - 负载电阻和调整电阻的位置也会影响调节效果,应尽量靠近输出引脚和接地端。
    - 在布局设计时,应考虑铜箔面积,以改善散热效果,避免温度过高导致的热关断。

    兼容性和支持


    REG1117 系列稳压器与其他电子元器件具有良好的兼容性,可以轻松集成到现有系统中。德州仪器提供了丰富的技术支持和维护服务,包括详细的使用指南和技术文档,以帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    1. 问:稳压器在高负载下是否能够稳定工作?
    - 答: 是的,稳压器具备内部电流限制和热过载保护功能,在高负载下也能稳定工作。如果发现负载电流过大,可以通过外部电路或控制芯片来保护稳压器。
    2. 问:如何选择合适的封装类型?
    - 答: SOT-223 和 DDPAK 两种封装都适合不同应用场景。SOT-223 封装适合较小空间的应用,而 DDPAK 封装则具有更好的散热性能。

    总结和推荐


    REG1117 系列稳压器以其优良的性能、广泛的适用性和高可靠性,成为众多电子设备的理想选择。它适用于各种应用场景,无论是手持设备还是高负载的工业应用。因此,强烈推荐使用该系列稳压器来满足您的电源需求。在使用过程中,请注意遵循正确的安装和散热方法,以确保最佳的工作效果。

REG1117FA-5.0/500参数

参数
Iq-静态电流 10mA
最大输入电压 15V
最小输入电压 3.8V
最小输出电压 5V
输出电流 1A
线路调节 10mV
极性 正极
纹波抑制-PSRR 62dB(120Hz)
稳压器数量 1
最大压差@电流 1.55V@ 1A
输出类型 Fixed
最大输出电压 5V
负载调节 15mV
长*宽*高 10.18mm*8.41mm*4.44mm
通用封装 DDPAK-3,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

REG1117FA-5.0/500厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

REG1117FA-5.0/500数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS REG1117FA-5.0/500 REG1117FA-5.0/500数据手册

REG1117FA-5.0/500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.728
3000+ ¥ 18.2712
6000+ ¥ 17.6622
库存: 14586
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 18728
直接购买
加入购物车
