LM2598S-5.0

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 150KHz Fixed 1 5V 5V 40V 4.5V TO-263 贴片安装
供应商型号: CY-LM2598S-5.0
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2598S-5.0

LM2598S-5.0概述

    # LM2598 简介

    产品简介


    基本介绍
    LM2598 是一款由德州仪器(Texas Instruments)生产的高效降压开关稳压器,属于 SIMPLE SWITCHER® 系列。它是一款集成化的单片开关电源解决方案,设计用于驱动高达 1 安培的负载电流。该芯片支持多种输出电压版本,包括固定的 3.3V、5V、12V 输出以及可调输出电压范围(1.2V 至 37V)。LM2598 的特点是其高效率和紧凑的设计,使其广泛应用于各类电子产品中。
    主要功能
    - 支持固定和可调两种输出电压模式。
    - 内置软启动和关断功能,可有效减少启动时的冲击电流。
    - 具有过温保护、过流保护和错误标志输出等功能,确保系统运行安全。
    - 内部振荡器频率为 150 kHz,有助于减少滤波组件的尺寸。
    - 适用于广泛的输入电压范围(最高可达 40V)。
    应用领域
    LM2598 广泛应用于以下领域:
    - 高效降压电源转换器。
    - 线性稳压器的前级调节器。
    - 板载开关式稳压器。
    - 正负电压转换电路。

    技术参数


    输入输出参数
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压 | 3.3 | 5 | 12 | V |
    | 调整范围 | 1.2 | 可调 | 37 | V |
    | 输入电压范围 | 4.5 | 40 | V
    电气特性
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 | 3.3V 版本 | 3.135 | 3.3 | 3.465 | V |
    | 效率 | VIN=12V, ILOAD=1A | 78% | 82% | 90% | % |
    工作环境
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 工作温度范围 | -25 | 125 | °C |
    | 存储温度范围 | -65 | 150 | °C |

    产品特点和优势


    独特功能
    - 高效率:内部振荡器频率为 150kHz,使滤波组件更小且更轻便。
    - 多功能性:提供固定和可调两种输出电压选择,适应性强。
    - 保护机制:具备过温保护、过流保护及错误标志输出功能,提升系统可靠性。
    - 简单易用:只需少量外部元件即可完成设计,降低了开发难度。
    市场竞争力
    LM2598 在同类产品中具有显著的优势,特别是在高效能、低功耗以及宽输入电压范围方面表现突出。此外,其良好的热管理和紧凑封装也使其成为许多电子设备的理想选择。

    应用案例和使用建议


    应用案例
    1. 工业控制:作为线性稳压器的前置调节器,为后续电路提供稳定的直流电压。
    2. 消费电子:用于笔记本电脑充电器或手持设备的电源管理。
    3. 通信设备:在需要高效能电源的网络设备中作为降压转换器使用。
    使用建议
    - 在设计电路时,需根据具体需求选择合适的电感值,以满足系统的效率要求。
    - 尽量减少 PCB 上与其他敏感电路的耦合,避免干扰。
    - 当使用高输入电压时,建议加装散热片以保证良好的热性能。

    兼容性和支持


    兼容性
    LM2598 可与市场上常见的标准电感器兼容,这大大简化了设计过程。同时,它支持多种封装形式(如 TO-220 和 DDPAK),便于安装和布局。
    支持服务
    德州仪器提供了详尽的技术文档和技术支持,包括设计工具、软件以及社区资源,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查反馈回路接线是否正确,并调整相关电容值。 |
    | 启动时输出电流过大 | 添加软启动电容至 SD/SS 引脚处。 |
    | 温度过高 | 检查散热措施是否到位,必要时增加散热片。 |

    总结和推荐


    综合评估
    LM2598 稳压器以其高效的性能、易于设计的特点以及丰富的保护功能在市场上占据了一席之地。其在宽输入电压范围内表现出色,并且能够轻松适应各种复杂的供电环境。
    推荐结论
    鉴于 LM2598 在效率、稳定性以及多功能性方面的卓越表现,强烈推荐此款产品用于需要高性能电源管理的应用场景。无论是工业控制还是消费电子领域,LM2598 都是理想的解决方案。

LM2598S-5.0参数

参数
开关频率 150KHz
同步整流器 No
功能 Step-Down
输出数量 1
最小输出电压 5V
最大输出电压 5V
拓扑 Buck
输出类型 Fixed
最小输入电压 4.5V
最大输入电压 40V
10.41mm(Max)
9.4mm(Max)
4.65mm(Max)

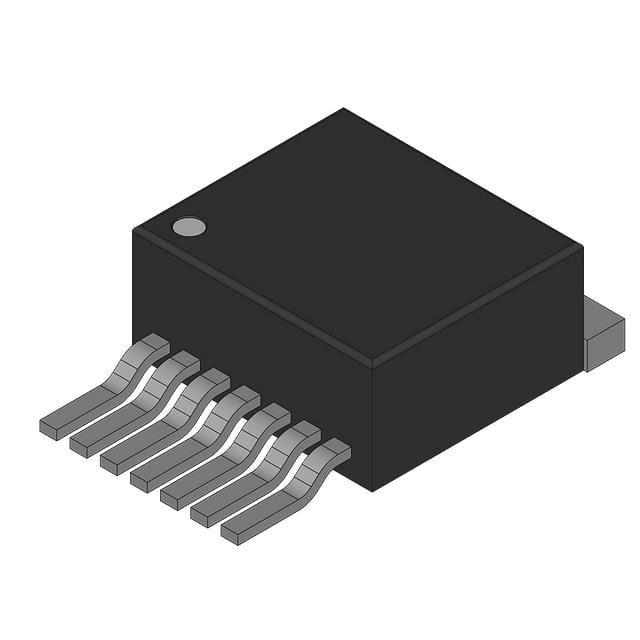

通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装

LM2598S-5.0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2598S-5.0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2598S-5.0 LM2598S-5.0数据手册

LM2598S-5.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.5915 ¥ 21.5205
50+ $ 2.4798 ¥ 21.143
100+ $ 2.4351 ¥ 20.9542
300+ $ 2.4128 ¥ 20.7654
500+ $ 2.3904 ¥ 20.5766
1000+ $ 2.3234 ¥ 19.6327
5000+ $ 2.3234 ¥ 19.6327
库存: 2
起订量: 47 增量: 1
