REG104GA-5/2K5G4

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 65dB(120Hz) 700μA 正极 Fixed 1A 1 5V 2.1V 5V 15V 580mV@ 1A SOT-223-6 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: REG104GA-5/2K5G4
供应商: 国内现货
标准整包数: 1000

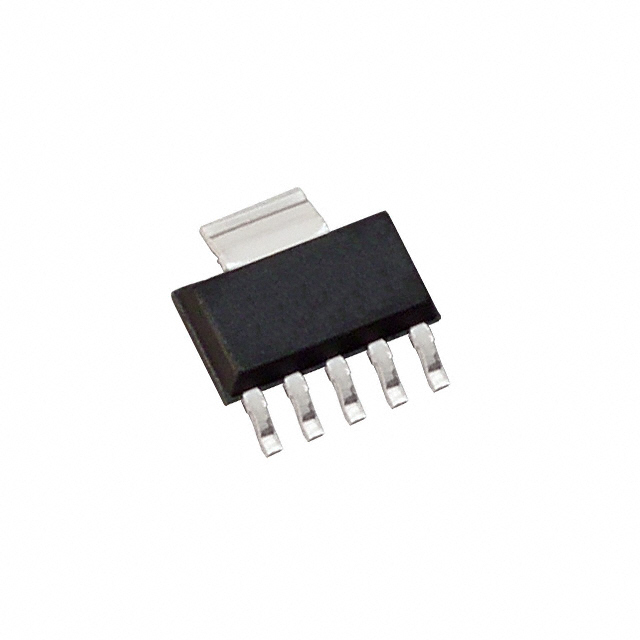

TEXAS INSTRUMENTS LDO稳压器 REG104GA-5/2K5G4

REG104GA-5/2K5G4概述


    产品简介


    DMOS 低功耗线性稳压器(REG104)
    - 产品类型:低功耗线性稳压器
    - 主要功能:提供稳定的输出电压,具有超低导通电压(230mV)、高精度(±2%以内)和低噪声(33μVRMS)等特点。
    - 应用领域:便携式通信设备、电池供电设备、调制解调器、条形码扫描仪和备份电源供应等。

    技术参数


    - 输出电压:2.5V, 2.7V, 3.0V, 3.3V, 5.0V,也可调节输出
    - 最大输入电压:16V
    - 最小输入电压:2.1V
    - 输出电流:最大1A
    - 噪声:33μVRMS(VOUT = 3.3V)
    - 纹波抑制比:120Hz时65dB
    - 瞬态响应:快速
    - 接地电流:1.7mA(IOUT = 1A),0.5μA(未启用模式)
    - 热关断温度:150°C
    - 工作温度范围:-55°C 到 +125°C
    - 存储温度范围:-65°C 到 +150°C
    - 封装类型:SOT223-5, DDPAK-5

    产品特点和优势


    - 新型DMOS拓扑结构:提供超低导通电压(仅230mV),并改善瞬态性能。
    - 无输出电容稳定性要求:不同于传统LDO需要昂贵且不易补偿的大容量电容。
    - 极低噪声:33μVRMS,适合于便携式通讯设备。
    - 高精度:输出电压误差不超过±2%。
    - 高效率:静态电流低(1.7mA,IOUT = 1A)。
    - 小型封装:采用SOT223-5和DDPAK-5封装,便于集成。
    - 热保护:内部有过流保护和热关断电路,防止过载损坏。

    应用案例和使用建议


    - 便携式通信设备:如手机和平板电脑等。建议使用10nF电容来改善瞬态响应。
    - 电池供电设备:如无线耳机和智能手表。可以利用热关断功能防止过热损坏。
    - 调制解调器:确保稳定可靠的电源输出。
    - 条形码扫描仪:低噪声有助于提高信号传输质量。

    兼容性和支持


    - 兼容性:本产品可与其他标准接口设备兼容,适用于多种电子系统。
    - 支持:供应商提供详细的技术文档和支持服务,包括在线论坛和技术热线。

    常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方法:检查输入电压是否在规定范围内,并确认是否有足够的输出电容。
    - 问题2:噪声过大。
    - 解决方法:增加噪声减少电容(CNR),以降低输出噪声。
    - 问题3:热关断频繁触发。
    - 解决方法:确保良好的散热条件,避免长时间满负载运行。

    总结和推荐


    DMOS低功耗线性稳压器(REG104)是一款性能卓越的电源管理组件,具备多项先进技术优势,适合在各种便携式和电池供电设备中应用。它具有超低导通电压、高精度、低噪声、快速瞬态响应等特点,能够显著提升系统性能。尽管价格略高于普通LDO,但其综合表现使其成为众多应用场合的理想选择。强烈推荐在需要高效、稳定电源的电子设备中使用。

REG104GA-5/2K5G4参数

参数
最小输出电压 5V
最小输入电压 2.1V
线路调节 -
纹波抑制-PSRR 65dB(120Hz)
稳压器数量 1
输出电流 1A
极性 正极
最大输入电压 15V
输出类型 Fixed
负载调节 -
Iq-静态电流 700μA
最大输出电压 5V
最大压差@电流 580mV@ 1A
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

REG104GA-5/2K5G4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

REG104GA-5/2K5G4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS REG104GA-5/2K5G4 REG104GA-5/2K5G4数据手册
