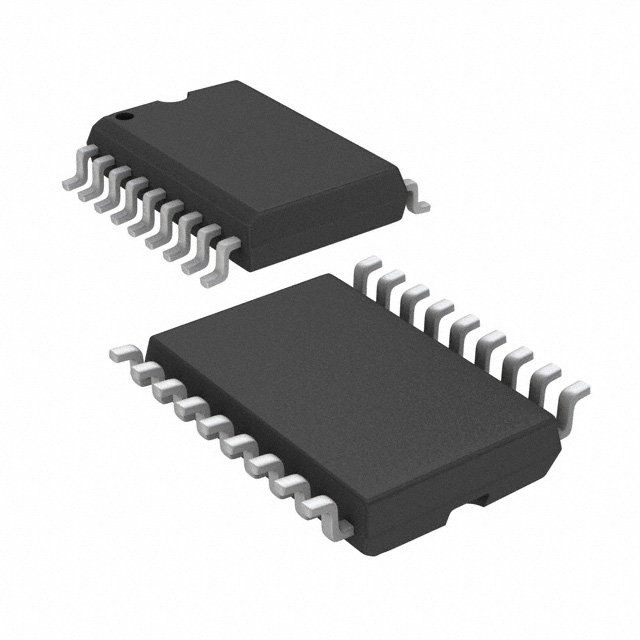

UC3903DW

产品分类: 电源监控芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 否 7mA 低有效 Active-low,Open-drain 4 8V 40V 否 否 SOIC-18 贴片安装 11.62mm*7.52mm*2.35mm
供应商型号: UC3903DW
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 电源监控芯片 UC3903DW

UC3903DW概述


    产品简介


    UC1903系列:四路电源和线路监测器
    UC1903系列是一组多功能的四路电源和线路监测集成电路。这些芯片可以实时监控高达四个独立的供电电压水平,并响应过压和欠压故障情况。其中,UC1903、UC2903和UC3903分别适用于不同的温度范围和应用场合。本系列产品主要应用于电力系统、通信设备和工业自动化等领域,能够提供可靠的电源管理和故障检测功能。

    技术参数


    - 输入电压范围:8V至40V
    - 工作温度范围:-55°C 至 +150°C
    - 输出电压:+40V
    - 输出电流:>30mA(每通道)
    - 参考电压:2.5V,精度为±1%
    - 内部电阻:1.84kΩ 和 0.16kΩ
    - 窗口调节电压:0.0V至+10V
    - 延迟时间:20ms/μF
    - 封装类型:DIL-18、SOIC-18、PLCC-20、LCC-20
    - 热功率消耗:1000mW(TA=25°C),2000mW(TC=25°C)

    产品特点和优势


    1. 多路电压监控:UC1903系列可同时监控多达四个电压通道,且支持负电压检测。
    2. 高电流输出:每个通道具有超过30mA的高电流输出能力,适合驱动多种负载。
    3. 灵活的窗口调节:通过外部电阻分压器,可灵活设置过压和欠压阈值,实现精确监控。
    4. 高可靠性:在严苛的工作环境下仍能保持稳定的性能,适用于工业级应用。
    5. 内置故障诊断:内建的比较器可以检测并响应各种故障情况,提高系统的可靠性。

    应用案例和使用建议


    应用案例
    1. 电源管理:用于数据中心的电源管理系统,确保各个模块稳定运行。
    2. 通讯设备:在无线基站中用于监控电源状态,防止因电源异常导致的服务中断。
    3. 工业控制:在工厂自动化系统中,用于实时监测关键设备的供电情况。
    使用建议
    1. 电压监测:使用参考电压和外部电阻分压器进行准确的电压监测。
    2. 故障预警:利用线/开关感测输入,对电源或线路故障进行早期预警,提高系统的整体稳定性。
    3. 优化配置:根据具体应用需求,调整各通道的电压阈值,以达到最佳的监控效果。

    兼容性和支持


    - 兼容性:该产品与多种常见的电源设备和控制器兼容,能够轻松集成到现有系统中。
    - 技术支持:TI公司提供了详尽的技术文档和支持服务,包括应用指南、设计工具和客户支持团队,帮助用户快速解决应用中的问题。

    常见问题与解决方案


    1. 问题:如何设置合适的电压阈值?
    - 解决方案:参考手册中的窗口调节电路图,通过调整外部电阻分压器的阻值来设定所需的电压阈值。
    2. 问题:系统出现误报怎么办?
    - 解决方案:检查电源输入和线路是否稳定,适当增加电压窗口或调整迟滞参数,以减少误报的概率。
    3. 问题:设备无法正常启动怎么办?
    - 解决方案:确认供电电压是否在规定范围内,检查所有连接是否正确无误,并重新设置各通道的阈值。

    总结和推荐


    UC1903系列是一款功能强大、适用广泛的电源和线路监测器。它具备多路电压监控、高电流输出和灵活的窗口调节等特点,适用于各种工业应用。该产品在设计时充分考虑了实际应用中的需求和挑战,提供了可靠的技术支持和服务。因此,我们强烈推荐UC1903系列用于各类电源管理系统和工业控制设备中。

UC3903DW参数

参数
电池备用开关
输出类型 Active-low,Open-drain
人工复位
看门狗计时器
最小工作供电电压 8V
重置延迟时间 -
工作电源电流 7mA
应用场景 -
监控数量 4
最大工作供电电压 40V
复位 低有效
长*宽*高 11.62mm*7.52mm*2.35mm
通用封装 SOIC-18
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 散装,管装
