TPS22965QWDSGTQ1

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 WSON-8 贴片安装,黏合安装
供应商型号: TPS22965QWDSGTQ1
供应商: 国内现货
标准整包数: 500
TEXAS INSTRUMENTS 其他驱动器 TPS22965QWDSGTQ1

TPS22965QWDSGTQ1概述

    TPS22965x-Q1 5.5-V, 4-A, 16-mΩ On-Resistance Load Switch

    产品简介


    TPS22965x-Q1 是一款由德州仪器(Texas Instruments)生产的高性能单通道负载开关。该器件适用于汽车电子、信息娱乐系统及高级驾驶辅助系统(ADAS)等多种应用场合。它具备超低导通电阻(RON),最高可达16毫欧(mΩ),能够在宽泛的工作电压范围内(0.8V至5.5V)支持高达4A的最大连续电流。其独特的配置和低功耗设计使其成为需要高效率电源管理的应用的理想选择。

    技术参数


    - 工作电压范围:0.8V至5.5V
    - 最大连续电流:4A
    - 导通电阻(RON):
    - VIN = 5V (VBIAS = 5V): 16mΩ
    - VIN = 3.6V (VBIAS = 5V): 16mΩ
    - VIN = 1.8V (VBIAS = 5V): 16mΩ
    - 输入电压范围:0.8V 至 5.5V

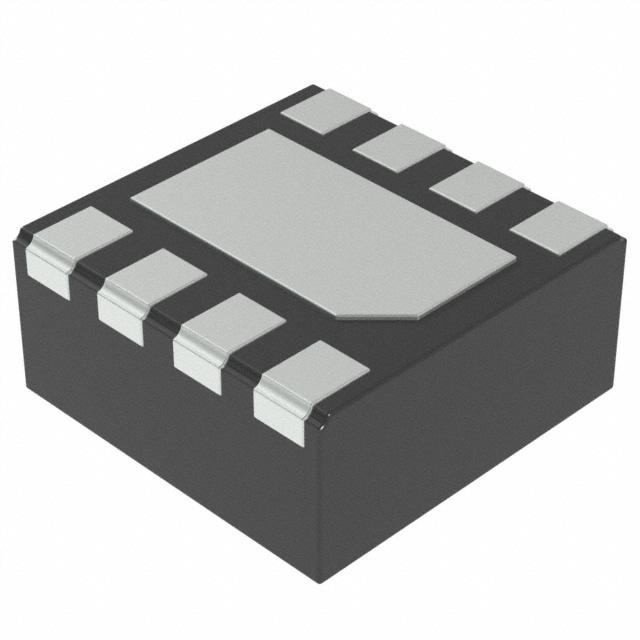

    - 封装类型:WSON (8)
    - 工作温度范围:
    - TPS22965-Q1 和 TPS22965N-Q1: –40°C 至 +105°C
    - TPS22965W-Q1 和 TPS22965NW-Q1: –40°C 至 +125°C
    - 热阻:
    - 热导率 RθJA: 72.3°C/W (TPS22965-Q1, TPS22965N-Q1);67.6°C/W (TPS22965W-Q1, TPS22965NW-Q1)
    - 电气特性:
    - 静态电流 IQ: 50µA(典型值)
    - 关断电流 ISD: 2µA(典型值)

    产品特点和优势


    TPS22965x-Q1 的独特之处在于其超低导通电阻(RON)为16毫欧(mΩ),可在多种电压条件下保持一致。这使得该产品特别适合于需要高效能和可靠性的应用。另外,其内置的快速输出放电(Quick Output Discharge, QOD)功能和可配置的上升时间进一步提升了其应用灵活性和稳定性。此外,TPS22965x-Q1 还具有抗静电(ESD)保护,符合AEC-Q100标准,适用于汽车电子环境中的严苛条件。

    应用案例和使用建议


    - 汽车电子:适用于汽车信息娱乐系统、车身控制模块等。
    - ADAS(高级驾驶辅助系统):作为系统电源管理的一部分,提供可靠的电流控制。
    - 使用建议:为了确保最佳性能,建议在设计时仔细考虑外部电路的设计,特别是输入电容的选择。此外,适当的布局可以有效降低EMI干扰,提高系统的可靠性。

    兼容性和支持


    TPS22965x-Q1 与多种逻辑电平兼容,支持1.2V、1.8V、2.5V和3.3V的逻辑输入,使得其易于集成到现有的设计中。德州仪器提供了详尽的技术文档和支持服务,包括设计工具、软件工具和社区资源,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:负载开关启动时存在明显的电压降。
    - 解决办法:增加输入电容,以减小启动时的电压波动。
    - 问题2:产品在高温环境下工作不稳定。
    - 解决办法:确保良好的散热设计,采用合适的热导材料并进行热仿真。

    总结和推荐


    TPS22965x-Q1 是一款集高性能和灵活性于一体的负载开关产品。其超低导通电阻和宽工作温度范围使其在汽车电子和信息娱乐系统等领域拥有显著的优势。对于需要高效能、稳定性和可靠性要求高的应用来说,TPS22965x-Q1 是一个非常值得推荐的选择。用户应该注意的是,在设计阶段充分考虑其工作环境和应用需求,以确保获得最佳的使用效果。

TPS22965QWDSGTQ1参数

参数
拓扑 高端
驱动数量 -
2.1mm(Max)
2.1mm(Max)
800μm(Max)
通用封装 WSON-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TPS22965QWDSGTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22965QWDSGTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22965QWDSGTQ1 TPS22965QWDSGTQ1数据手册

TPS22965QWDSGTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.7952
1000+ ¥ 2.7478
1500+ ¥ 2.7004
库存: 20000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1397.6
