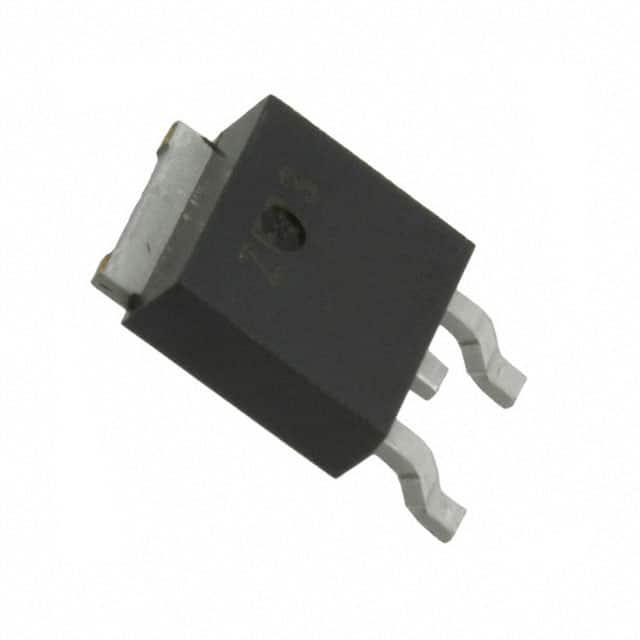

TL780-12CKTER

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 正极 Fixed 1.5A 14.5V 12V 30V 2V 60mV 12mV PFM-3 标准安装 9.4mm*8mm*1.91mm
供应商型号: CY-TL780-12CKTER
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TL780-12CKTER

TL780-12CKTER概述

    文章标题:TL780系列正电压稳压器技术详解

    1. 产品简介


    TL780系列正电压稳压器是由德州仪器(Texas Instruments)设计并生产的高性能稳压器产品。这些稳压器广泛应用于工业、通信、消费电子等多个领域,尤其适合需要高精度电压调节的应用场景。每种固定电压型号均提供±1%输出容差(25°C),并通过内部精密补偿技术提高了整体性能。
    - 产品类型:正电压稳压器
    - 主要功能:稳定输出电压、短路电流限制、热关断保护
    - 应用领域:通信设备、医疗设备、工业控制、消费类电子产品

    2. 技术参数


    以下是TL780系列稳压器的关键技术规格:
    | 参数 | 典型值 | 最小值 | 最大值 | 单位 |

    | 输入电压范围 | 7~25 V V |
    | 输出电压容差(典型) | ±1% | ±0.5% | ±1.5%
    | 输出电流能力 | 1.5 A |
    | 工作温度范围 | -40℃~125℃ ℃ |
    | 滴流电压 | 2 V |
    | 输入偏置电流 | 5~8 mA mA |
    此外,该系列产品具有以下特性:
    - 短路电流限制和热关断保护,确保设备安全运行。
    - 优异的输入电压调整率和负载调整率(均低于5mV)。
    - 内部自适应温度补偿机制。

    3. 产品特点和优势


    TL780系列稳压器具备以下显著特点和优势:
    - 卓越的电压稳定性:通过先进的带隙参考设计和温度补偿技术,确保了输出电压的高度精确性和可靠性。
    - 宽泛的工作条件:能够在极端环境下保持稳定运行,尤其适合高温和低温条件下的应用。
    - 高集成度:简化电路设计,减少外部元件数量。
    - 兼容性强:与多种封装形式兼容(如TO-220、TO-263),便于系统集成。
    - 长期可靠性:经过严格测试,能够长时间保持稳定的性能表现。

    4. 应用案例和使用建议


    典型应用
    - 通信设备电源管理:用于为低功耗模块提供稳定电压。
    - 工业自动化:为传感器、电机控制器等设备供电。
    - 消费电子:适用于小型手持设备的稳压需求。
    使用建议
    1. 选择合适的封装:根据安装空间选择KTT(TO-263)、KC(TO-220)或KCS(短肩TO-220)封装。
    2. 外围元件匹配:为保证最佳性能,输入和输出端需分别外接一个电容器(C1 = 0.33µF,C2 = 0.22µF)。
    3. 热管理:考虑稳压器的功耗(PD = (TJ(max) - TA)/θJA),合理设计散热结构。

    5. 兼容性和支持


    - 兼容性:TL780系列产品可直接替换其他类似封装的三端稳压器(如µA7800系列),无需修改PCB布局。
    - 支持服务:德州仪器提供详尽的技术文档和在线技术支持,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容和输出电容是否正确连接。 |
    | 过载导致频繁重启 | 确保外接限流电阻符合要求,避免过流。 |
    | 温度过高 | 改善散热设计,增加导热材料厚度。 |

    7. 总结和推荐


    综上所述,TL780系列正电压稳压器以其高精度、高可靠性及广泛适用性成为众多电子设计工程师的首选。无论是严苛的工业环境还是复杂的消费级应用,这款稳压器都能胜任。因此,强烈推荐在需要高稳定性输出的场合优先选用TL780系列。
    最终评分:★★★★★(满分五星)

TL780-12CKTER参数

参数
最大压差@电流 2V
输出电流 1.5A
最小输入电压 14.5V
稳压器数量 -
最小输出电压 -
最大输入电压 30V
纹波抑制-PSRR -
负载调节 60mV
最大输出电压 12V
线路调节 12mV
Iq-静态电流 8mA
极性 正极
输出类型 Fixed
长*宽*高 9.4mm*8mm*1.91mm
通用封装 PFM-3
安装方式 标准安装
零件状态 停产
包装方式 散装
