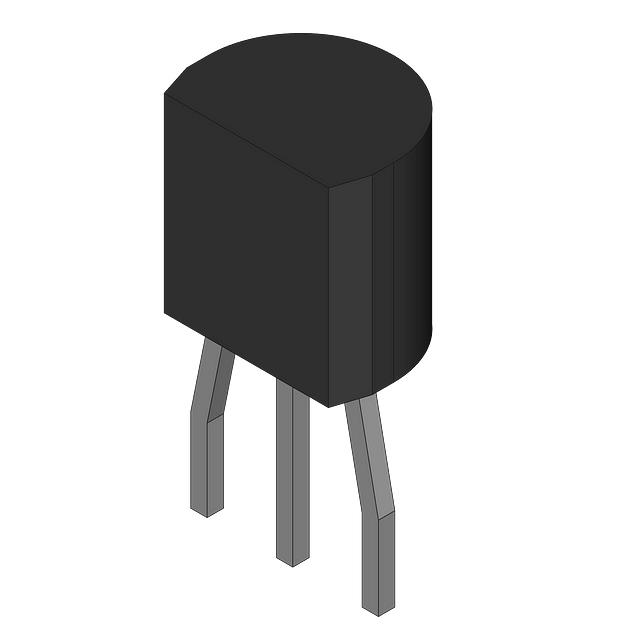

LM4040AIZ-2.5

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 100ppm/℃ Fixed 15mA 35µVrms 2.5V 2.5V 65μA ±0.1% TO-92-3 通孔安装
供应商型号: CY-LM4040AIZ-2.5
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 电压基准芯片 LM4040AIZ-2.5

LM4040AIZ-2.5概述

    # LM4040-N/-Q1精密微功率分流电压参考产品技术手册

    1. 产品简介


    产品类型与功能
    LM4040-N/-Q1是一种精密微功率分流电压参考,专为高精度应用设计。它具有低噪声输出和高稳定性的特点,能够提供多种固定的反向击穿电压(2.048V、2.5V、3V、4.096V、5V、8.192V和10V)。该器件无需外部稳定电容即可工作,可适应任何容性负载,适合空间受限的应用。
    应用领域
    LM4040-N/-Q1广泛应用于便携式电池供电设备、数据采集系统、仪器仪表、过程控制、能源管理、产品测试、汽车电子以及高精度音频组件等领域。

    2. 技术参数


    以下是LM4040-N/-Q1的关键技术参数:
    | 参数 | 典型值 | 单位 |
    |
    | 输出电压范围 | 2.048V, 2.5V, 3V, 4.096V, 5V, 8.192V, 10V | V |
    | 最大输出电流 | 15 mA | mA |
    | 工作温度范围(工业级) | -40°C 至 +85°C | °C |
    | 工作温度范围(扩展级) | -40°C 至 +125°C | °C |
    | 最低工作电流 | 60 μA | μA |
    | 输出电压温度系数 | 100 ppm/°C | ppm/°C |
    | 输出噪声(10 Hz 至 10 kHz) | 35 μVrms | μVrms |
    | 封装类型 | SOT-23、TO-92、SC70

    3. 产品特点和优势


    独特功能
    - 无外部电容需求:内置稳压设计减少了外部元件数量,简化了电路设计。
    - 宽广的工作电流范围:支持从60 μA到15 mA的电流范围,适应多种功耗需求。
    - 高稳定性:通过反向击穿电压校准和低动态阻抗设计确保了在不同温度和电流条件下的准确性。
    - 多种电压选择:提供7种固定反向击穿电压选项,满足多样化应用需求。
    市场竞争力
    LM4040-N/-Q1凭借其紧凑的封装、高精度和低功耗的特点,在电池供电设备和高精度测量应用中表现出色。与同类产品相比,它具备更高的性价比和更广泛的适用性。

    4. 应用案例和使用建议


    应用案例
    - 便携式医疗设备:利用其低功耗和高精度特性,适用于血压计、血糖仪等便携式医疗设备。
    - 车载导航系统:作为电源参考,确保在极端温度环境下也能保持稳定的电压输出。
    - 工业传感器:用于数据采集系统中的信号调理,提高测量精度。
    使用建议
    - 散热设计:由于工作时会产生热量,建议在PCB设计中增加散热片以提升散热效果。
    - 负载匹配:根据实际需求合理选择输出电压和工作电流,避免过载现象发生。
    - 环境适应性:对于高温或低温环境,应选择适合的工作温度范围的版本。

    5. 兼容性和支持


    兼容性
    LM4040-N/-Q1可与多种微控制器和模拟电路无缝集成,适用于广泛的嵌入式系统。
    厂商支持
    德州仪器(Texas Instruments)提供了详尽的技术文档和技术支持,包括在线论坛、应用指南和培训资源,帮助用户快速解决问题并优化设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合要求,调整负载电阻。 |
    | 温度过高导致性能下降 | 增加散热措施,优化电路布局。 |
    | 输出电流不足 | 确认工作电流是否达到最低要求。 |

    7. 总结和推荐


    综合评估
    LM4040-N/-Q1以其高精度、低功耗、易用性和广泛的温度适应性成为精密电压参考领域的理想选择。它特别适合对空间和功耗有严格要求的应用场合。
    推荐结论
    我们强烈推荐LM4040-N/-Q1用于需要高性能电压参考的项目中。其卓越的性能和可靠性使其成为市场上的优选产品。

LM4040AIZ-2.5参数

参数
精度 ±0.1%
输出类型 Fixed
最小输出电压 2.5V
最大输出电压 2.5V
噪声 - 10Hz 至 10KHz 35µVrms
输出电流 15mA
温度系数 100ppm/℃
最大串联VREF—输入电压 -
电流 - 阴极 65μA
噪声 - 0.1Hz 至 10Hz -
工作电源电流 -
5.2mm(Max)
4.19mm(Max)
5.2mm(Max)
通用封装 TO-92-3
安装方式 通孔安装
应用等级 工业级
包装方式 盒装,散装
