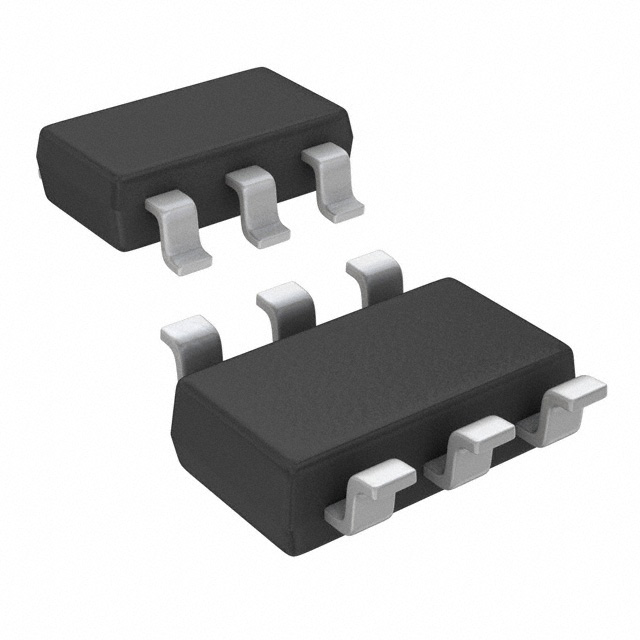

LM2842XMK-ADJL/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 DCDC转换芯片, 降压转换器, 0.765 V, 34 V输出, 42 V输入, 600mA最大输出, TSOT
供应商型号: Q-LM2842XMK-ADJL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2842XMK-ADJL/NOPB

LM2842XMK-ADJL/NOPB概述


    产品简介


    LM284x SIMPLE SWITCHER®
    LM284x系列是德州仪器(Texas Instruments)推出的简易型开关调节器,适用于4.5V至42V输入电压范围内的降压DC/DC转换。这些器件提供多种输出电流选项,分别为100mA、300mA和600mA。LM284x系列产品广泛应用于电池供电设备、工业分布式电源系统、便携式媒体播放器以及手持设备等场合。

    技术参数


    输入电压范围: 4.5V到42V
    输出电流:
    - LM2840: 最大100mA
    - LM2841: 最大300mA
    - LM2842: 最大600mA
    反馈引脚电压: 0.765V
    开关频率:
    - X选项: 550kHz
    - Y选项: 1.25MHz
    关断电流: 典型值16μA
    低RDSON内部开关电阻: 0.9Ω
    热关断温度: 175°C(典型值)
    工作温度范围: -40°C到125°C

    产品特点和优势


    1. 宽输入电压范围: 适应各种电源条件,适合未受控电源条件下的电源调整。
    2. 低RDSON开关电阻: 0.9Ω,有助于提高效率,通常达到85%。
    3. 固定频率运行: 可以选择550kHz或1.25MHz,允许使用小型外部组件,同时保持低输出电压纹波。
    4. 软启动功能: 通过外部RC电路实现,可以定制软启动时间以适应特定应用。
    5. 内置保护机制: 包括热关断、欠压锁定(UVLO)、栅极驱动欠压锁定等功能。
    6. 紧凑封装: SOT-6L封装,体积小,便于布局设计。

    应用案例和使用建议


    LM284x系列适用于多种场景,例如电池供电设备和工业分布式电源系统。对于这些应用,可以通过软启动功能实现更平滑的启动过程,避免过大的电流冲击。建议在设计时仔细考虑外部组件的选择,特别是电感和输出电容,以确保系统的稳定性和高效性。
    应用示例:
    1. 电池供电设备: 如笔记本电脑或平板电脑,可以利用LM284x的高效率和小体积特性。
    2. 工业分布式电源系统: 用于各种工业控制设备,能够提供稳定的电源输出。
    使用建议:
    1. 考虑散热: 尽管该产品具备热关断保护,但良好的散热设计仍然是必要的,特别是在高温环境下长时间运行。
    2. 匹配电感和电容: 确保所选电感和电容的参数符合应用需求,尤其是电感的值对输出纹波的影响较大。

    兼容性和支持


    兼容性:
    - 该产品可与其他标准电子元器件配合使用,如常用的SMD封装的电感和电容。
    - TI提供了丰富的开发工具和软件支持,例如WEBENCH® Power Designer,帮助客户快速设计和验证电路。
    支持和维护:
    - TI提供详尽的技术文档和支持,包括数据手册、应用指南和相关链接。
    - 保修政策和可用性信息可在TI官网上查询。

    常见问题与解决方案


    1. 问题:如何设置输出电压?
    - 解决方案: 通过调整反馈网络中的R1和R2阻值来设定输出电压,具体公式为VOUT = VFB (1 + R1/R2),其中VFB为0.765V。
    2. 问题:如何实现软启动功能?
    - 解决方案: 使用外部RC电路连接到SHDN引脚,具体时间可以根据需要定制。
    3. 问题:如何避免过热?
    - 解决方案: 确保良好的散热设计,当温度超过175°C时,内部热关断电路会自动关闭电源器件,从而避免损坏。

    总结和推荐


    总结:
    LM284x系列以其宽输入电压范围、高效率、小巧封装和多样化的输出电流选项,在工业和消费电子产品中表现出色。其内置的多种保护机制使其能够在恶劣的工作环境中可靠运行。此外,其易于使用的特性,使得快速设计和部署成为可能。
    推荐:
    鉴于LM284x系列的优越性能和广泛的适用性,强烈推荐在需要宽输入电压范围和高效率的电子设备中使用。无论是电池供电设备还是工业控制应用,LM284x系列都能提供稳定可靠的电源解决方案。

LM2842XMK-ADJL/NOPB参数

参数
最小输入电压 4.5V
拓扑 Buck
同步整流器 No
输出类型 Adjustable
最小输出电压 765mV
输出数量 1
最大输出电压 34V
功能 Step-Down
最大输入电压 42V
开关频率 550KHz
3.05mm(Max)
1.75mm(Max)
1.1mm(Max)
通用封装 TSOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
