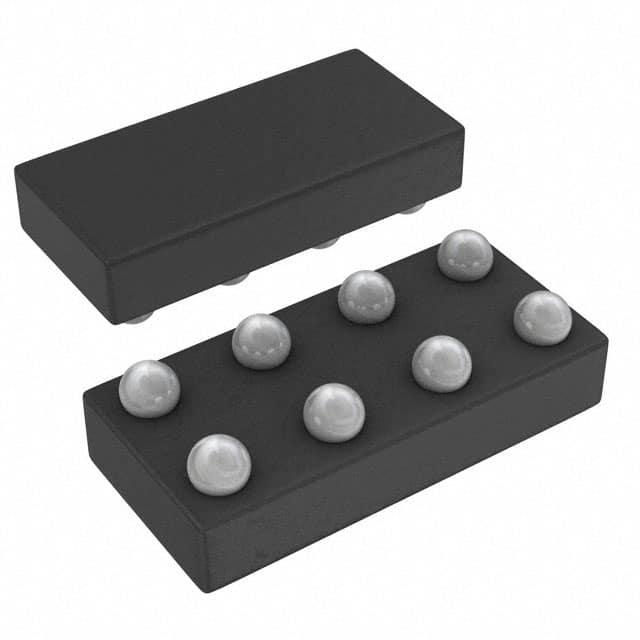

TPS22971YZPR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 DSBGA-8 贴片安装,黏合安装
供应商型号: TPS22971YZPR
供应商: 云汉优选
标准整包数: 100
TEXAS INSTRUMENTS 其他驱动器 TPS22971YZPR

TPS22971YZPR概述

    TPS22971 3.6-V, 3-A, 6.7-mΩ On-Resistance Load Switch Technical Overview

    1. 产品简介


    TPS22971 是德州仪器(Texas Instruments)推出的一款单通道负载开关,集成了受控和可调上升时间功能,适用于需要限制浪涌电流的应用。其具备一个低电阻的N沟道MOSFET,能够实现宽输入电压范围(0.65 V 至 3.6 V)内的连续电流传输,最大连续电流为3 A。

    2. 技术参数


    TPS22971 的技术规格如下:
    - 输入电压范围(VIN): 0.65 V 至 3.6 V
    - 导通电阻(RON):
    - VIN ≥ 1.8 V 时,典型值为 6.7 mΩ
    - VIN = 1.05 V 时,典型值为 7.2 mΩ
    - VIN = 0.65 V 时,典型值为 8.9 mΩ
    - 最大连续开关电流(IMAX): 3 A
    - ON 状态电流(IQ): VIN = 3.6 V 时,典型值为 30 µA
    - OFF 状态电流(ISD): VIN = 3.6 V 时,典型值为 1 µA
    - 输出拉低电阻(RPD): VIN = 3.6 V 时,典型值为 150 Ω;VIN = 0.65 V 时,典型值为 710 Ω
    - 快速输出放电(QOD): 150 Ω(典型值)
    - 电源启动时间(tON): VIN = 1 V 时,典型值为 65 µs
    - 工作温度范围: –40°C 至 105°C

    3. 产品特点和优势


    TPS22971 具有以下独特功能和优势:
    - 低导通电阻(RON): 最小化功率损耗和负载开关上的电压降。
    - 快速启动能力: 在低至1 V的输入电压下,启动时间仅为65 µs,极大减少系统启动和等待时间。
    - 低阈值启用控制(ON): 支持低电压控制逻辑,降低整体功耗。
    - 热关断(TSD): 自动关闭以防止过热,提高系统的可靠性。
    - 小巧封装: 采用超紧凑的8引脚WCSP封装,节省电路板空间。

    4. 应用案例和使用建议


    TPS22971 主要应用于笔记本电脑、平板电脑、工业PC、智能手机和电信设备等领域。以下是一些实际应用案例及使用建议:
    - 笔记本电脑和智能手机: 利用其低导通电阻和快速启动特性,提高设备的电池寿命和启动速度。
    - 工业PC和存储设备: 结合其热关断和快速输出放电功能,确保在恶劣环境下的稳定运行。
    - 电信设备: 通过精确的输入和输出控制,提升信号的可靠性和稳定性。
    使用建议:
    - 合理选择外部电容(CT): 调整CT电容可以控制输出电压的上升时间,满足不同应用场景的需求。
    - 关注工作环境温度: 特别是在高温环境下,注意监控设备的工作状态,防止过热导致的自动关闭。

    5. 兼容性和支持


    TPS22971 与大多数标准GPIO逻辑兼容,可以与各种微控制器配合使用。厂商提供了详尽的技术文档和在线支持,包括电路设计指南、应用笔记和模拟工具,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题:电源启动时间过长
    - 解决办法: 检查输入电压是否符合要求,调整外部电容CT以缩短启动时间。
    - 问题:输出电压异常
    - 解决办法: 检查输入电压和外部电容CT是否正确连接,确认无误后再重新上电测试。
    - 问题:设备过热
    - 解决办法: 确保良好的散热措施,如增加散热片或改进通风条件。

    7. 总结和推荐


    综上所述,TPS22971 是一款高效、可靠的单通道负载开关,尤其适合于需要限制浪涌电流的应用场合。其独特的功能和优势使其在市场上具有较强的竞争力。对于需要高可靠性和紧凑解决方案的应用,强烈推荐使用 TPS22971。该产品不仅能够满足基本功能需求,还能通过精细的设计和全面的支持服务,为用户提供卓越的用户体验。

TPS22971YZPR参数

参数
拓扑 高端
驱动数量 -
1.89mm(Max)
890μm(Max)
500μm(Max)
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
