UCC3804DTR

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 8.3V~12V Boost,Buck,Flyback,Forward Up~1MHz 1A 5V No 49% SOIC-8 贴片安装,黏合安装
供应商型号: UCC3804DTR
供应商: 国内现货
标准整包数: 1000

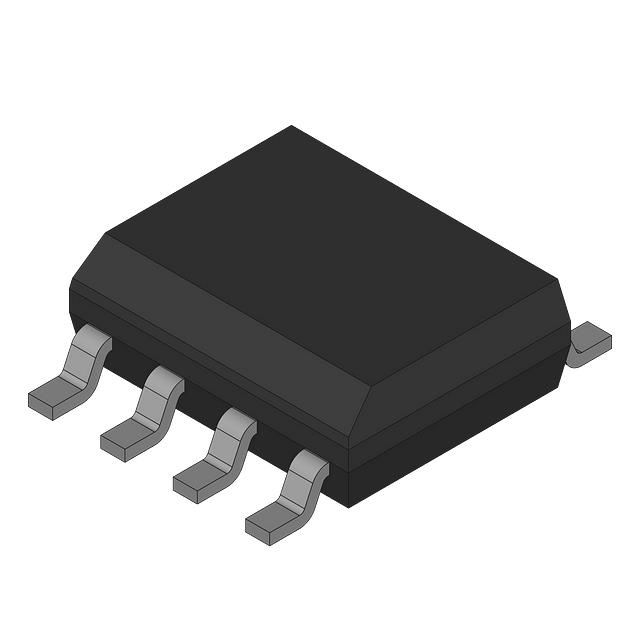

TEXAS INSTRUMENTS AC-DC稳压器 UCC3804DTR

UCC3804DTR概述

    # UCC2803 低功耗 BiCMOS 电流模式 PWM 控制器技术手册

    1. 产品简介


    UCC2803 是一款低功耗、高效率的 BiCMOS 电流模式 PWM(脉宽调制)控制器,属于 TI 的 UCC280x 系列。它集成了所有必要的控制和驱动组件,适用于离线和直流到直流固定频率电流模式开关电源。UCC2803 支持高达 1MHz 的工作频率,具有极低的启动供电电流(典型值为 100 μA)和运行供电电流(典型值为 500 μA)。此外,它还具备内部软启动和内部前沿消隐功能,能够提供优异的系统稳定性和可靠性。
    主要功能
    - 高速电流模式控制
    - 内部软启动和前沿消隐
    - 输出至栅极驱动器的最大峰值电流为 ±750 mA
    - 工作电压范围广:-40°C 至 85°C
    应用领域
    - 开关模式电源(SMPS)
    - 直流到直流转换器
    - 便携式电池供电系统
    - 工业电源模块

    2. 技术参数


    以下是 UCC2803 的核心技术参数表:
    | 参数 | 范围 | 单位 |
    |
    | 启动供电电流 | 100 μA
    | 运行供电电流 | 500 μA
    | 最大工作频率 | 1 MHz
    | 内部参考电压精度 | 1.5%
    | 内部过流保护阈值 | 4 V
    | 工作温度范围 | -40°C 至 85°C
    | 最大输出电流 | ±1 A

    3. 产品特点和优势


    UCC2803 的显著特点如下:
    - 高性能:支持高达 1 MHz 的工作频率,显著提升系统响应速度。
    - 低功耗设计:启动和运行时的电流消耗极低,非常适合低功耗应用场景。
    - 内部功能集成:集成了软启动和前沿消隐功能,减少外围电路复杂度。
    - 宽温范围适应性:适合工业级及消费级应用。
    这些特性使其成为便携式电池供电系统和离线电源应用的理想选择,在提高效率的同时降低整体成本。

    4. 应用案例和使用建议


    应用案例
    UCC2803 常用于以下场景:
    - 便携式设备充电器:由于其低功耗特性,非常适合电池供电的充电系统。
    - 工业电源模块:凭借其宽工作温度范围和高性能,可应用于恶劣环境下的工业设备。
    使用建议
    - 在设计电源模块时,合理选择外部电阻和电容值以达到所需的振荡频率。
    - 确保输入电压和负载电流的稳定性,以获得最佳性能。

    5. 兼容性和支持


    UCC2803 与同系列的其他型号(如 UCC2801 和 UCC2805)具有相同的引脚配置,便于替换和升级。TI 提供了详尽的技术文档和支持服务,包括样片购买、在线技术支持以及社区资源。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动后设备不工作 | 检查 VCC 电压是否满足最小启动要求 |
    | 输出波形异常 | 检查 FB 和 CS 引脚连接是否正确 |
    | 温度过高导致性能下降 | 增加散热片或改善 PCB 布局设计 |

    7. 总结和推荐


    UCC2803 是一款高效、低功耗且易用的 PWM 控制器,适用于多种电源应用场景。它的高性能和广泛的工作温度范围使其成为许多设备的理想选择。因此,强烈推荐在需要低功耗、高效率的电源设计中使用 UCC2803。
    通过其高度集成的功能和出色的性价比,UCC2803 成为当前市场上极具竞争力的产品之一。无论是工业设备还是便携式电子产品,它都能提供可靠的支持。

UCC3804DTR参数

参数
占空比 49%
内部开关 No
开关频率 Up~1MHz
故障保护 -
输出电流 1A
拓扑 Boost,Buck,Flyback,Forward
电压 - 电源(Vcc/Vdd) 8.3V~12V
最小输入电压 -
最大输入电压 -
最大输出电压 5V
功率 -
隔离 -
击穿电压 -
最小输出电压 -
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

UCC3804DTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC3804DTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UCC3804DTR UCC3804DTR数据手册

UCC3804DTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.5196
2000+ ¥ 8.303
3000+ ¥ 8.0864
库存: 11000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 8519.6
直接购买
加入购物车
