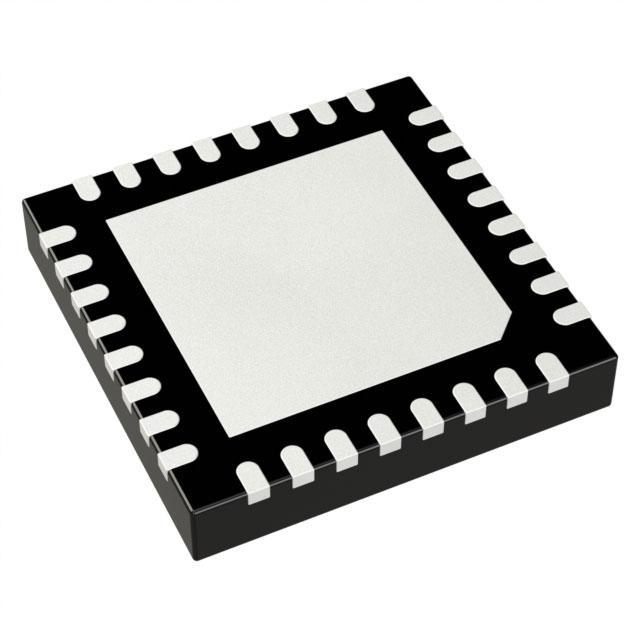

BQ50002RHBR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 3V 5.5V 无线电力发射器 QFN 贴片安装,黏合安装
供应商型号: CY-BQ50002RHBR
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) BQ50002RHBR

BQ50002RHBR概述


    产品简介


    bq50002低功耗无线充电发射前端
    bq50002是一款高度集成的无线充电发射前端,专为兼容WPC(Wireless Power Consortium)V1.2 A11标准的低功率无线充电系统设计。此芯片主要用于构建5V无线充电发射器,并可与bq500511控制器协同工作,实现高效的无线充电解决方案。此外,bq50002集成了一系列模拟功能,如全桥驱动器、频率调节器、电流感应放大器等,以确保充电过程的安全和高效。

    技术参数


    - 输入电压范围:4.5V到5.5V
    - 电流感应放大器增益:49到51 V/V
    - 输入电流(CSP):最大1.5mA
    - PWM控制输入电压:0V到3.3V
    - 内部振荡器时钟输出信号(CLKOUT)
    - 通信接口:与bq500511控制器配合使用,提供模数转换、频率控制等功能
    - 温度范围:-40°C至125°C
    - 热阻:RθJA = 40.6°C/W;RθJC(top) = 32.1°C/W;RθJB = 13.1°C/W

    产品特点和优势


    bq50002具有以下几个显著的特点和优势:
    1. 高集成度:集成了所有的模拟组件,减少了外围电路的需求,简化了设计和生产过程。
    2. 低功耗:即使在待机模式下,功率也极低(<30mW),延长了电池寿命。
    3. 动态功率限制(DPL):可以适应不同的电源输入,提高了系统的灵活性和可靠性。
    4. 准确的异物检测(FOD):能够通过监测输入电流来检测并避免可能的金属物体导致的功率损失。
    5. 高效率:最高可达75%以上的传输效率,满足市场需求。

    应用案例和使用建议


    bq50002广泛应用于各种智能设备的无线充电解决方案中,比如智能手机和平板电脑等。在设计应用时,应注意以下几点:
    1. 布局和布线:合理布置引脚和走线,确保良好的散热和电磁兼容性。
    2. 外围电路设计:正确选择和配置外部电容和电阻,以保证系统的稳定运行。
    3. 测试和调试:进行必要的测试和调试,以确保系统的正常工作。

    兼容性和支持


    bq50002与bq500511控制器紧密配合,形成完整的无线充电系统解决方案。此外,Texas Instruments提供了详尽的技术文档和支持,包括参考设计和社区资源,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    bq50002可能遇到的一些常见问题及其解决方案包括:
    1. 启动困难:检查输入电压是否在规定范围内,并确认所有连接都已正确无误。
    2. 充电效率低:检查系统布局和外部电路配置是否符合要求,确保没有电磁干扰。
    3. 温度过高:增加散热措施,或者调整系统负载以降低功耗。

    总结和推荐


    总体而言,bq50002是一款高性能、高集成度的无线充电发射前端,具备优异的特性和优势,适用于各类智能设备的无线充电需求。对于追求高效、可靠充电方案的设计者来说,它是一个值得推荐的产品。通过结合Texas Instruments的全面技术支持,可以大大加快开发进程,提高产品竞争力。

BQ50002RHBR参数

参数
工作电源电流 -
最大输出电压 3V
最小输出电压 -
应用场景 无线电力发射器
最大工作供电电压 5.5V
最小工作供电电压 4.5V
5.15mm(Max)
5.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

BQ50002RHBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ50002RHBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS BQ50002RHBR BQ50002RHBR数据手册

BQ50002RHBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
