首页  >  产品百科  >  LM2677SX-3.3/NOPB

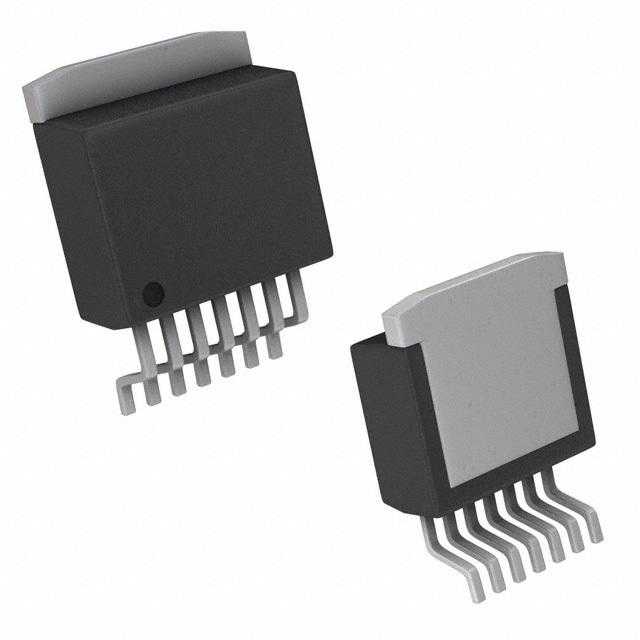

LM2677SX-3.3/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 正,降压 No 260KHz fixed 1 3.3V 3.3V 40V 8V TO-263 贴片安装
供应商型号: LM2677SX-3.3/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2677SX-3.3/NOPB

LM2677SX-3.3/NOPB概述

    LM2677 SIMPLE SWITCHER® 高效率 5A 步降式电压调节器

    1. 产品简介


    LM2677 是一款由德州仪器(Texas Instruments)生产的高性能集成电路,专为高效能的步降(降压)开关稳压器设计。它能够驱动高达 5A 的负载,并具备优异的线路和负载调整特性。该产品系列包含固定输出电压为 3.3V、5V 和 12V 的版本,以及可调输出电压版本(1.2V 到 37V)。LM2677 广泛应用于各类电源管理场景,如高效率的开关电源、电池充电器及通信设备的电源调节等。

    2. 技术参数


    - 输入电压范围: 8V 至 40V
    - 输出电压: 固定 3.3V、5V 和 12V;可调(1.2V 至 37V)
    - 输出电流: 最大 5A
    - 效率: 高达 92%
    - 开关频率: 260kHz 内部振荡器或外部提供,范围 280kHz 至 400kHz
    - 开关节点电压: 0V 至 VIN
    - 反馈电压: 1.21V(典型值)
    - 占空比: 0% 至 91%
    - 热关断: 内置
    - 温度范围: -40°C 至 125°C

    3. 产品特点和优势


    - 高效率: 最高达 92%,在多种输入电压和负载条件下均能保持高性能。
    - 易于设计: 使用标准外接组件即可轻松设计,内部集成度高,降低系统复杂度。
    - 内置保护: 具备过温保护、限流和 ON/OFF 控制功能,确保系统稳定可靠。
    - 精确的输出电压: 输出电压精度可达 ±2%,保证电源系统的稳定性。

    4. 应用案例和使用建议


    - 简单的设计: 可用于简单的高效率(>90%)降压开关电源设计。
    - 高效的预调节器: 适用于需要高效预调节器的线性电压调节器系统。
    - 电池充电器: 可用作高效电池充电器。
    - 通信设备: 适合无线电设备和其他通信设备的电源调节,尤其是需要同步时钟频率的应用。
    使用建议:
    - 确保外部组件选择合适,如电感和电容等,以匹配所需的频率和效率。
    - 注意电源布局,保持 VIN 引脚到高频旁路电容 CIN 和 GND 的路径尽可能短。
    - 定期检查系统的热状态,特别是在高负载条件下。

    5. 兼容性和支持


    - 兼容性: 适用于多种开关电源拓扑结构,可与市场上广泛使用的电感器和其他元件兼容。
    - 支持: 德州仪器提供了详尽的技术文档、样本和购买渠道,同时设有技术支持和社区资源。

    6. 常见问题与解决方案


    - 问题: 输出电压不准确
    - 解决方案: 检查反馈分压网络是否正确连接。
    - 问题: 效率低
    - 解决方案: 确保使用合适的外部电感器和电容器,且路径尽可能短。
    - 问题: 系统不稳定
    - 解决方案: 检查热关断和限流设置是否正常工作。

    7. 总结和推荐


    LM2677 系列稳压器以其高效率、简易设计和多重保护功能,在多种应用场合下表现出色。其宽泛的工作温度范围和内置的保护机制使其在各种苛刻环境下仍能可靠运行。总体而言,LM2677 是一款非常值得推荐的高性能电源管理解决方案,尤其适用于对电源转换效率和稳定性要求较高的应用。

LM2677SX-3.3/NOPB参数

参数
输出类型 fixed
开关频率 260KHz
功能 Buck
最小输入电压 8V
最大输入电压 40V
输出数量 1
最大输出电压 3.3V
最小输出电压 3.3V
拓扑 正,降压
同步整流器 No
10.41mm(Max)
9.4mm(Max)
4.65mm(Max)
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LM2677SX-3.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2677SX-3.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2677SX-3.3/NOPB LM2677SX-3.3/NOPB数据手册

LM2677SX-3.3/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.432
2000+ ¥ 25.76
3000+ ¥ 25.088
库存: 2000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 26432
