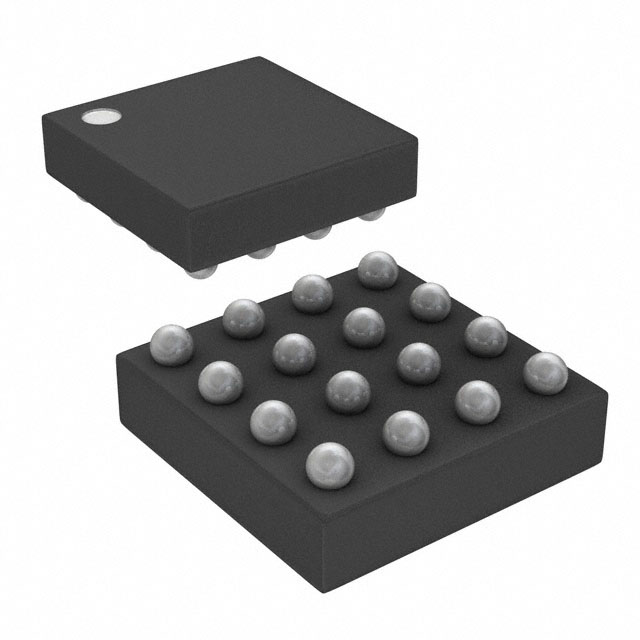

TPS61280DYFFR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost Yes 2.3MHz Programmable 1 4.4V 2.85V 4.85V 2.3V DSBGA-16 贴片安装,黏合安装
供应商型号: TPS61280DYFFR
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS DC-DC稳压器 TPS61280DYFFR

TPS61280DYFFR概述

    TPS61280D 低功耗、宽电压电池前端 DC/DC 转换器

    产品简介


    TPS61280D 是一款由德州仪器(Texas Instruments)开发的高效能、低功耗的单节锂电池前端 DC/DC 转换器,专为镍丰富、硅阳极、锂离子或磷酸铁锂电池设计。这款转换器适用于智能手机、平板电脑以及其他高功率应用的移动设备。

    技术参数


    - 输入电压范围: 2.3V 至 4.85V
    - 输出电压: 最高达 3.4V 或根据输入电压调整
    - 工作效率: 高达 95%(2.3 MHz 运行)
    - 静态电流: 仅 3μA(在低IQ旁路模式下)
    - 最大负载电流: 在启动时可达 250mA
    - 集成电感: 200nH 至 800nH
    - 电容: 输出电容范围 9μF 至 100μF
    - 封装尺寸: 1.66mm x 1.66mm 的 16 引脚芯片级封装(CSP)
    - 工作温度范围: -40°C 至 +85°C
    - 热阻: 热阻至环境(RθJA):78°C/W

    产品特点和优势


    1. 高效率: 达到 95% 的效率,适用于高频(2.3 MHz)操作。
    2. 低静态电流: 仅需 3μA 的静态电流,在低IQ旁路模式下运行。
    3. 宽输入电压范围: 可接受 2.3V 至 4.85V 的输入电压。
    4. 集成旁路模式: 内置低阻抗(35mΩ)高效旁路路径,确保电池与被供电系统之间的直接连接。
    5. 可编程阈值: 可通过 VSEL 和 nBYP 针脚设置输出电压和旁路阈值,实现灵活的控制。

    应用案例和使用建议


    - 单节锂电池应用: 在智能手机和平板电脑等设备中提供电源解决方案。
    - 智能卡和数据模块: 在 2.5G、3G 和 4G 小型模块数据卡中支持高脉冲电流应用。
    - 建议: 在使用过程中应注意散热,避免过热现象,特别是在连续高功率输出时。建议在 PCB 布局时合理分配散热区域,使用热阻较低的焊盘和导线。

    兼容性和支持


    - 接口兼容性: 支持 I2C 接口(最高可达 3.4Mbps),并具备简单的逻辑控制接口。
    - 制造商支持: 德州仪器提供了详尽的技术文档和支持资源,包括技术文档、工具软件及社区支持。

    常见问题与解决方案


    - 问题1: 设备在正常工作时出现过热。
    - 解决方案: 检查 PCB 布局是否合理,尤其是散热部分的设计。必要时添加外部散热片或改进 PCB 布局以改善热管理。
    - 问题2: 设备无法进入旁路模式。
    - 解决方案: 确认 nBYP 输入引脚是否正确配置为低电平。如未正确配置,请重新检查硬件连接。

    总结和推荐


    TPS61280D 转换器凭借其高效率、低静态电流、宽输入电压范围和强大的集成特性,使其在多种应用中表现出色。其独特的旁路模式和可编程阈值设置使得它在不同负载条件下都能表现出最佳性能。鉴于其优异的性能和广泛的应用前景,我们强烈推荐使用此款产品。
    本文档引用了德州仪器官方的数据手册内容,特此说明。

TPS61280DYFFR参数

参数
最小输出电压 2.85V
最大输出电压 4.4V
输出类型 Programmable
最大输入电压 4.85V
同步整流器 Yes
拓扑 Boost
最小输入电压 2.3V
功能 Step-Up
输出数量 1
开关频率 2.3MHz
通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
