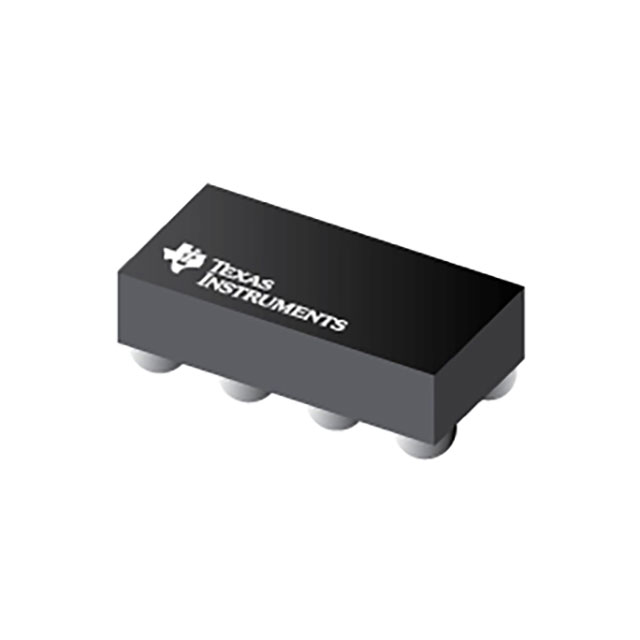

BQ25180YBGR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V 5.5V I²C 短路,超温,过压,过流 磷酸铁锂电池,锂离子电池 DSBGA-8 贴片安装,黏合安装
供应商型号: BQ25180YBGR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ25180YBGR

BQ25180YBGR概述

    BQ25180 I2C Controlled, 1-Cell, 1-A Linear Battery Charger

    产品简介


    BQ25180是一款由德州仪器(Texas Instruments)开发的线性电池充电管理集成电路(IC),专门用于小型解决方案尺寸和低静态电流,以延长电池寿命。BQ25180设计用于1-芯锂离子或磷酸铁锂电池充电,适用于电源路径管理和电源休眠模式。它的主要特点是集成I2C接口控制,能够在电池充电和系统供电之间动态切换。这款充电器广泛应用于智能手表、无线耳机及充电盒、增强现实/虚拟现实眼镜、零售自动化和楼宇自动化设备等领域。

    技术参数


    - 输入电压范围:3.0V至5.9V,可优化为电池到电池充电和USB适配器。
    - 输入耐压能力:25V。
    - 电池调节电压精度:0.5%,范围3.6V至4.65V,步长10mV。
    - 充电电流:5mA至1A,可配置。
    - 电池场效应晶体管(FET)导通电阻:55mΩ。
    - 系统放电电流:高达2.5A,以支持高系统负载。
    - 终止电流:低至0.5mA,可配置。
    - NTC热敏电阻充电曲线阈值可配置,支持JEITA标准。
    - 支持功率循环和高级重置机制,以恢复系统状态。

    产品特点和优势


    BQ25180充电器的主要特点包括:
    - 高效的电源路径管理,可在电池充电和系统供电之间进行动态切换。
    - 超低静态电流模式:休眠模式下仅为15nA,符合现代便携设备对能效的严格要求。
    - 集成故障保护功能,如输入过压保护(VINOVP)、电池欠压保护(VBUVLO)等,确保系统的稳定运行。
    - 小型化封装:采用8球WLBGA封装,尺寸仅为1.6mm x 1.1mm,适合空间受限的设计。

    应用案例和使用建议


    应用案例:BQ25180广泛应用于TWS(真无线立体声)耳机及其充电盒、智能眼镜、AR/VR设备、智能手表和其他可穿戴设备。此外,它也被应用于零售自动化和楼宇自动化系统中。
    使用建议:
    - 为了确保最佳充电效果,应在系统设计时考虑使用适当的散热措施,以防止热关机(TSHUT)触发。
    - 在设计电路板布局时,应遵循数据手册中的布局指南,尤其是陶瓷电容器的位置和布局方式,以避免高频噪声干扰。
    - 在使用过程中,应定期检查充电器的状态,特别是当遇到系统短路或电池温度异常时,应及时采取措施避免损坏设备。

    兼容性和支持


    BQ25180与I2C总线接口兼容,能够方便地与其他微控制器和系统控制器连接。制造商提供详细的技术文档和在线支持资源,包括应用笔记、参考设计和故障排除指南,以帮助开发者更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:充电过程中电池温度过高。
    解决方案:检查电路设计中是否采用了有效的散热措施,确保充电器周围的温度不会超过其工作范围。必要时可增加散热片或风扇来改善散热条件。

    - 问题:充电电流不稳定。
    解决方案:检查输入电压和电流是否在规定的范围内,同时确认是否正确配置了所有相关的设置参数。确保充电器与被充电的电池之间的连接良好且没有接触不良的情况。

    总结和推荐


    综上所述,BQ25180充电器凭借其高效、紧凑的设计以及全面的保护功能,是适用于各种小型电子设备的理想选择。无论是对于希望提升产品续航时间还是简化设计的工程师而言,BQ25180都是一个值得信赖的产品。强烈推荐在需要高效电池管理的应用中采用此款充电器。

BQ25180YBGR参数

参数
故障保护 短路,超温,过压,过流
最大工作供电电压 5.5V
最小工作供电电压 5.5V
电池类型 磷酸铁锂电池,锂离子电池
最小输出电压 -
功能 -
接口类型 I²C
最大输出电压 -
输出电流 -
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25180YBGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25180YBGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25180YBGR BQ25180YBGR数据手册

BQ25180YBGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.4872
2000+ ¥ 9.246
3000+ ¥ 9.0048
库存: 27000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 9487.2
