BQ2085DBT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 3V 3.6V SMBus Battery Monitor 锂离子电池 TSSOP-38 贴片安装
供应商型号: BQ2085DBT
供应商: 国内现货
标准整包数: 1000

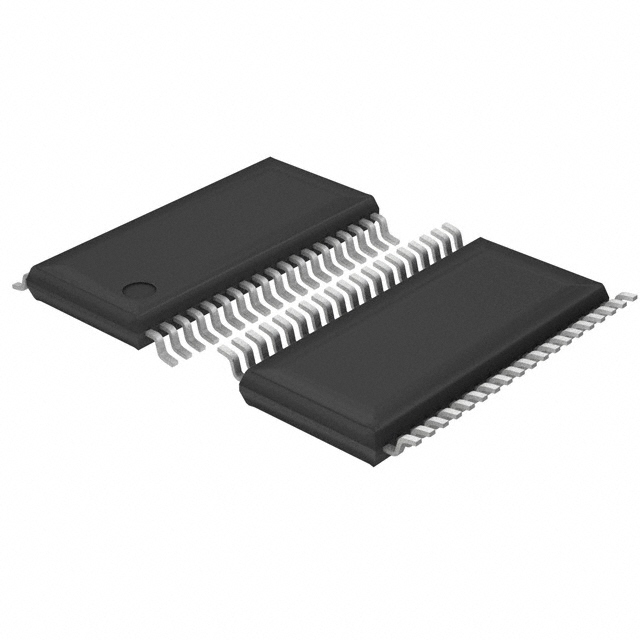

TEXAS INSTRUMENTS 电池管理芯片 BQ2085DBT

BQ2085DBT概述


    产品简介


    bq2085 SBS-Compliant Gas Gauge IC
    bq2085是一款由德州仪器(TI)设计并生产的智能电池气体计量集成电路(IC),主要用于锂离子(Li-Ion)和锂聚合物(Li-Polymer)电池的电量计量。它通过精确测量电池可用容量,为笔记本电脑、医疗设备和便携式仪器提供电量管理解决方案。bq2085可以独立安装在电池组或系统内,以便更好地监控和报告电池状态。

    技术参数


    主要技术规格:
    - 测量范围:适用于锂离子和锂聚合物电池。
    - 集成时间基:不需要外部晶振。
    - 工作温度范围:-20°C 至 85°C。
    - 供电电压:VDD = 3.0 V 至 3.6 V。
    - 操作电流:典型值为450 µA。
    - 低功耗存储模式电流:典型值为1 µA。
    - 通信接口:支持System Management Bus (SMBus)协议,用于与系统主机控制器进行数据通信。
    - 模数转换精度:高分辨率16位积分转换器,具备优于3 nVh的分辨率,漂移误差小于1 µV。
    - 存储能力:512字节内部数据闪存,用于存储配置信息。
    - 封装形式:38引脚TSSOP (DBT) 封装。

    产品特点和优势


    独特功能与优势:
    - 高精度测量:使用积分转换器和16位ΔΣ转换器实现精确的电池充电和放电电流测量,具有出色的分辨率和精度。
    - 简化设计:内置时间基准消除了对外部晶振的需求,集成闪存消除了对外部配置EEPROM的需求,从而降低了系统成本。
    - 自校准功能:自动补偿电压偏移误差,提高了测量准确性。
    - 智能化管理:能够管理电池剩余容量、温度、电压、电流和预测剩余运行时间,有效延长系统运行时间。
    - 兼容性:可与TI的bq29311模拟前端保护IC无缝连接,为10.8V或14.4V电池包提供完整的电子控制方案,仅需少量外部组件。

    应用案例和使用建议


    实际应用案例:
    - 笔记本电脑:确保电量管理的准确性和可靠性。
    - 医疗设备:提供稳定可靠的电量监测,确保关键任务的顺利执行。
    - 便携式仪器:确保设备长时间稳定运行,减少用户中断操作的可能性。
    使用建议:
    - 在高精度要求的应用中,选择高分辨率16位积分转换器。
    - 确保bq2085与外部器件(如bq29311)的正确连接,以充分发挥其功能。
    - 针对不同温度和使用条件下的电量测量,调整内部数据闪存的配置参数以获得最佳性能。

    兼容性和支持


    兼容性:
    - 其他电子元器件:bq2085与bq29311模拟前端保护IC无缝连接,适用于多种电池型号和系统架构。
    - 系统兼容性:支持SMBus协议,易于与各种主机控制器集成。
    厂商支持:
    - 技术支持:TI公司提供详细的技术文档和在线支持。
    - 维护服务:购买产品后,客户可享受TI公司的标准保修和服务。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:无法正常启动
    - 解决方案:检查供电电压是否在3.0V到3.6V范围内,确保供电稳定。
    2. 问题:温度测量不准确
    - 解决方案:确认使用合适的NTC热敏电阻,并正确配置温度传感器相关参数。
    3. 问题:剩余容量显示异常
    - 解决方案:重新配置数据闪存中的相关参数,进行自校准。

    总结和推荐


    综合评估:
    - 优点:高精度的电量测量能力,支持智能电池规范,集成化设计减少了外部组件数量,简化了系统设计。
    - 推荐:bq2085是一款性能优越且高度集成的气体计量IC,适用于需要高精度电量管理的各种应用场景,特别适合笔记本电脑、医疗设备和便携式仪器等高端领域。建议在设计这些类型的电子产品时采用bq2085,以提升系统的可靠性和用户体验。

BQ2085DBT参数

参数
最小输出电压 -
接口类型 SMBus
最小工作供电电压 3V
电池类型 锂离子电池
功能 Battery Monitor
故障保护 -
输出电流 -
最大输出电压 -
最大工作供电电压 3.6V
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

BQ2085DBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ2085DBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ2085DBT BQ2085DBT数据手册

BQ2085DBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 109.15
2000+ ¥ 106.375
3000+ ¥ 103.6
库存: 1000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 109150
直接购买
加入购物车
