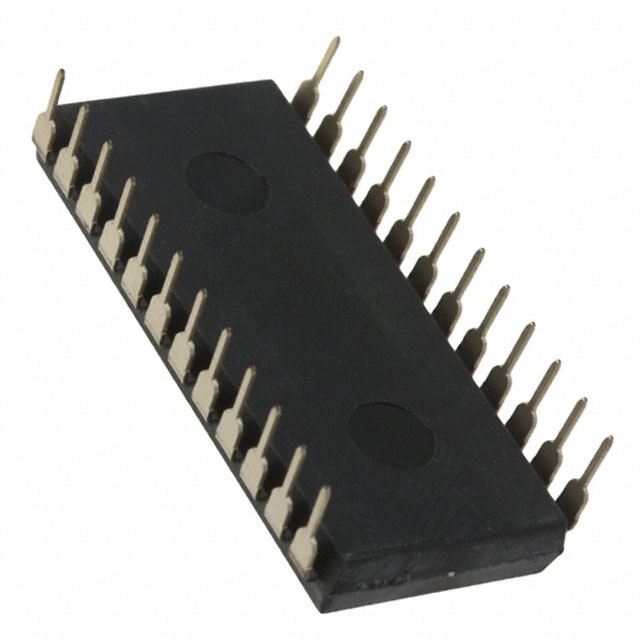

UC3827N-2

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck,Full-Bridge,Push-Pull Yes 220KHz Transistor Driver 3 2.5V PDIP-24 通孔安装
供应商型号: 25E-UC3827N-2
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UC3827N-2

UC3827N-2概述


    产品简介


    产品类型和主要功能
    本产品是德州仪器(Texas Instruments)推出的UC2827-1, UC2827-2 和 UC3827-1, UC3827-2系列控制器,用于控制推挽式开关电源转换器。这些控制器集成了完整的保护和PWM控制功能,特别适用于多输出或高电压输出的应用场景。
    应用领域
    适用于各种需要多输出或高电压输出的应用场景,如电信、计算机电源、服务器等场合。这些控制器能够高效且精确地管理电压和电流,确保系统的稳定运行。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 (VCC) | 8.3 | 8.8 | 9.5 | V |
    | 输入电压范围 (V+) | 0 | 90 | -VCC | V |
    | BUCK驱动器电流 | -1 | 0 | 1 | A |
    | 振荡频率 | 180 | 220 | 250 | kHz |
    | 频率振荡器放电电流 (ICT) | 3.5 | - | 5 | mA |
    | PWM比较器最小占空比 | - | 0% | 200kHz | % |
    | PWM比较器最大占空比 | 200kHz | 85% | 91% | % |
    | 输出级上升时间 (tRISE) | 40 | 100 | 100ns | ns |
    | 输出级下降时间 (tFALL) | 30 | 80 | 100ns | ns |

    产品特点和优势


    独特功能和优势
    1. 多模式控制:支持电压模式和电流模式控制,有效避免变压器核心饱和,提升系统可靠性。
    2. 高精度电流控制:采用平均电流模式,精确控制推挽级的电流,提高效率并降低噪声敏感性。
    3. 宽输入电压范围:支持高达90V的输入电压,适合广泛的工业应用。
    4. 集成保护功能:内置短路电流保护和过压保护等功能,确保系统安全稳定。
    5. 软启动功能:具备软启动电路,防止上电瞬间的大电流冲击,延长系统寿命。
    6. 高带宽差分电流感测放大器:实现快速准确的电流检测,提高响应速度。

    应用案例和使用建议


    应用案例
    在多输出或高电压输出的开关电源应用中,例如电信设备和计算机电源系统,这些控制器能有效地管理输出电压和电流,保证系统的稳定性和高效运行。
    使用建议
    1. 合理设置电容和电阻:根据应用场景选择合适的电容和电阻值,确保系统的稳定运行。
    2. 注意散热设计:采用有效的散热措施,确保器件在高温环境下仍能正常工作。
    3. 遵循推荐的接线方式:遵循手册中的接线图和布线规则,以确保最佳性能和系统稳定性。

    兼容性和支持


    兼容性
    这些控制器可以与多种外部组件和设备配合使用,提供灵活的系统设计。具体兼容性信息请参考手册中的详细描述。
    支持和服务
    德州仪器提供了详尽的技术文档和在线支持,包括设计指南、应用笔记和技术论坛。此外,还提供样品申请服务,帮助用户更快地进行产品验证和测试。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方法:检查供电电压是否符合要求,确认输入信号和连接正确无误。

    2. 问题:输出电压不稳
    - 解决方法:调整反馈网络的参数,确保系统稳定工作。

    3. 问题:控制器过热
    - 解决方法:改善散热设计,增加散热片或风扇辅助散热。

    总结和推荐


    综上所述,UC2827-1, UC2827-2 和 UC3827-1, UC3827-2系列控制器以其出色的多模式控制能力、高精度电流控制、宽输入电压范围和集成的保护功能,成为多输出和高电压输出应用的理想选择。德州仪器提供的全面支持和丰富的技术资源也使这些产品在市场上具有很强的竞争力。因此,我强烈推荐这些控制器用于各种需要高可靠性和高效性的电源管理系统中。

UC3827N-2参数

参数
最大输出电压 2.5V
同步整流器 Yes
最大输入电压 -
功能 Step-Down,Step-Up/Step-Down
最小输入电压 -
开关频率 220KHz
最小输出电压 -
拓扑 Buck,Full-Bridge,Push-Pull
输出类型 Transistor Driver
输出数量 3
通用封装 PDIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
