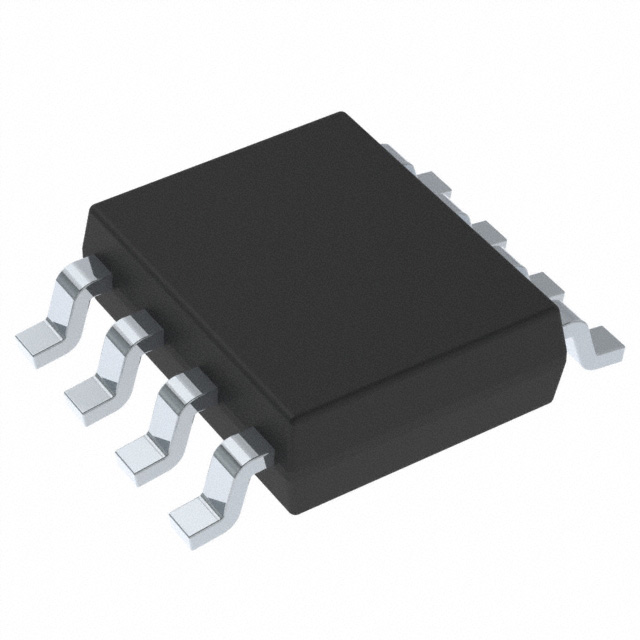

LMR23630AFDDAR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 400KHz Adjustable 1 28V 1V 36V 4V 贴片安装,黏合安装
供应商型号: LMR23630AFDDAR
供应商: 云汉优选
标准整包数: 2500
TEXAS INSTRUMENTS DC-DC稳压器 LMR23630AFDDAR

LMR23630AFDDAR概述


    产品简介


    LMR23630 简介
    产品类型: 电源管理芯片
    主要功能: 高效率同步降压转换器,适用于宽电压输入范围(4V至36V),具备内部同步整流和电流模式控制功能。
    应用领域: 工业自动化系统(如PLC CPU、HVAC控制、电梯控制)、GSM/GPRS模块(车队管理、智能电网和安全系统)以及通用宽电压调节。

    技术参数


    - 输入电压范围: 4V至36V
    - 输出电流: 最大3A
    - 最小开关导通时间: 60ns
    - 开关频率: 400kHz(可调)
    - 效率: 最高可达90%
    - 禁用状态下电流: 75μA
    - 热关断保护: 支持
    - 绝对最大额定值:
    - 输入电压(VIN 至 PGND): -0.3V 至 42V
    - 启用/同步(EN/SYNC 至 AGND): -5.5V 至 VIN+0.3V
    - 温度范围: -40°C 至 125°C

    产品特点和优势


    - 易于使用: 集成了内部补偿,减少了外部组件的需求。
    - 高效节能: 75μA的低待机电流使得该器件适用于电池供电系统。
    - 多功能性: 可通过外部电阻编程调整开关频率,支持PFM和PWM模式选择。
    - 高可靠性: 具备电流限制、短路保护及热关断保护机制。
    - 多样封装选项: 提供HSOIC和WSON两种封装形式,适应不同的应用场景需求。

    应用案例和使用建议


    - 工业自动化系统: 在工厂自动化系统中用于PLC CPU的电源管理,确保稳定的电压输出。
    - GSM/GPRS模块: 适用于车队管理系统、智能电网等,确保数据传输的稳定性。
    - 通用宽电压调节: 对于需要宽电压输入的应用,该器件能够提供稳定的电压输出。
    使用建议:
    - 由于需要连接多个电容(例如BOOT电容、VCC旁路电容),在设计电路板时要确保足够的空间并合理布局,以减少寄生效应。
    - 需要仔细设置反馈电阻,以确保输出电压的准确性。
    - 在高压差情况下工作时,注意散热管理,以避免过热导致的损坏。

    兼容性和支持


    - 兼容性: 与多种电源管理和信号处理设备兼容,支持广泛的应用场景。
    - 支持: 厂商提供WEBENCH® Power Designer工具帮助客户快速创建定制化设计方案。此外,官方技术支持渠道可以帮助用户解决遇到的技术难题。

    常见问题与解决方案


    - 问题: 设备在启动时无法正常工作。
    - 解决方案: 检查输入电压是否在规定范围内,确认所有接线正确无误,尤其是BOOT和VCC电容是否已正确安装。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈电阻是否准确设置,尝试重新校准反馈网络。
    - 问题: 设备发热严重。
    - 解决方案: 检查PCB布局是否合理,确保散热路径畅通,必要时增加散热片或采用更好的散热方案。

    总结和推荐


    LMR23630是一款高效且多功能的同步降压转换器,适用于广泛的工业应用。其独特的内置补偿功能和超低功耗特性使其成为电源管理的理想选择。对于追求高效、稳定电源管理的应用场景,强烈推荐使用LMR23630。通过提供WEBENCH® Power Designer工具,用户可以轻松进行产品定制设计,提高开发效率。同时,厂商的全面技术支持也保证了产品的可靠性和耐用性。

LMR23630AFDDAR参数

参数
拓扑 Buck
输出数量 1
功能 Step-Down
最小输出电压 1V
输出类型 Adjustable
最小输入电压 4V
最大输出电压 28V
同步整流器 Yes
开关频率 400KHz
最大输入电压 36V
5mm(Max)
4mm(Max)
1.7mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
