BQ21061YFPT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 500mA(Max) 2.4V 3.15V 4.6V 5.25V I²C 过流 锂离子电池 DSBGA-20 贴片安装,黏合安装
供应商型号: BQ21061YFPT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ21061YFPT

BQ21061YFPT概述

    BQ21061 I2C Controlled 1-Cell 500-mA Linear Battery Charger

    产品简介


    产品类型:BQ21061 是一款高度集成的电池充电管理集成电路(IC),适用于可穿戴设备、便携式设备及小型医疗设备。
    主要功能:
    - 线性电池充电器,支持0.5 mA 至 500 mA 的充电电流范围;
    - I2C接口可编程电池调节电压,范围为3.6V到4.6V;
    - 配置充电终止电流,支持低至0.5 mA;
    - 电源路径管理功能,可以同时为系统供电并给电池充电;
    - 内置负载开关或LDO输出,LDO输出电压范围为0.6V到3.7V。
    应用领域:
    - 头戴设备、耳塞和助听器
    - 智能手表和智能追踪器
    - 可穿戴健身和活动监测设备
    - 血糖监测设备

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 快速充电电流范围 | 1.25 | - | 500 | mA |
    | 快速充电电流精度 | -5 | - | 5 | % |
    | 输入电压范围 | 3.15 | - | 5.25 | V |
    | 输入电流 | 0 | - | 800 | mA |
    | 终止电流范围 | 1 | - | 31 | % |
    | 系统电压调节 | 4.4 | - | 4.9 | V |
    | 输出电流 | 0 | - | 1.5 | A |

    产品特点和优势


    优势:
    - 支持广泛的输入电压范围(20V耐受,3.4V到5.5V操作范围),适合不同电源环境;
    - I2C接口可配置多种充电参数,提高系统的灵活性和可靠性;
    - 具备超低功耗模式,待机电流仅为10nA,大大延长电池寿命;
    - 内置安全认证(TUV IEC 62368),确保设备的安全性能。

    应用案例和使用建议


    应用场景:
    - 在头戴设备如智能耳机中,可以利用BQ21061实现高效的电池充电和系统供电,保证设备长时间稳定运行。
    - 在可穿戴设备中,通过精确的温度监控和电源路径管理,提高设备的可靠性和用户体验。
    使用建议:
    - 在配置I2C参数时,应根据下游设备和系统负载推荐的操作条件进行调整,以实现最佳系统性能。
    - 使用高电容值(至少22μF)陶瓷电容对PMID输出进行滤波,确保系统稳定运行。

    兼容性和支持


    兼容性:
    - BQ21061 可与标准的I2C接口设备轻松连接,提供灵活的系统集成能力。
    - 兼容多种输入电压源,包括USB接口。
    支持:
    - 提供详细的应用文档和技术支持,包括详细的电路布局指南和应用示例。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源输入是否符合规范,确保正确连接所有必要的引脚。|
    | 充电效率低下 | 检查电池电压是否在规定范围内,调整I2C配置中的充电电流参数。|

    总结和推荐


    综合评估:
    - BQ21061 集成了多种功能,满足了各种小型电子设备的需求,具备出色的充电效率和高可靠性。
    - 强大的I2C配置功能使得系统设计更加灵活。
    推荐使用:
    - 强烈推荐BQ21061用于需要高精度充电管理和良好电源路径管理的便携式及可穿戴设备。

BQ21061YFPT参数

参数
最小工作供电电压 3.15V
最大输出电压 4.6V
最大工作供电电压 5.25V
最小输出电压 2.4V
接口类型 I²C
功能 -
输出电流 500mA(Max)
电池类型 锂离子电池
故障保护 过流

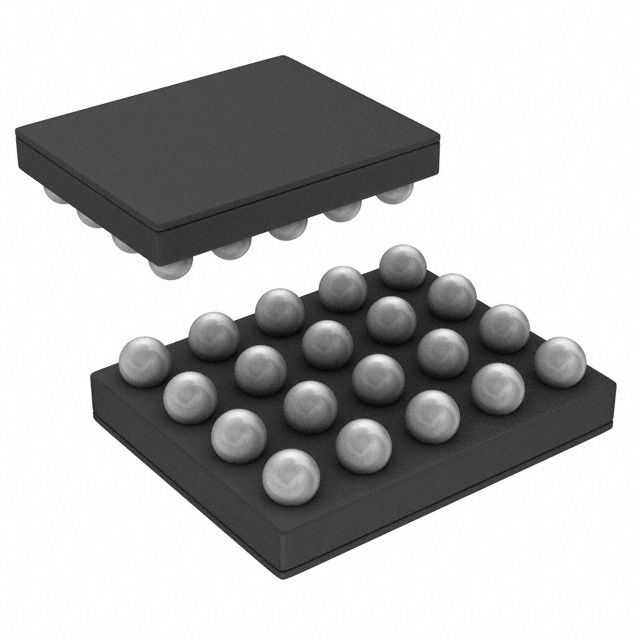

通用封装 DSBGA-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ21061YFPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ21061YFPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ21061YFPT BQ21061YFPT数据手册

BQ21061YFPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
