UCC3882DW

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V,2.1V 1.8V~2.05V,2.1V~3.5V SOIC-28 贴片安装
供应商型号: 25E-UCC3882DW
供应商: 国内现货
标准整包数: 1

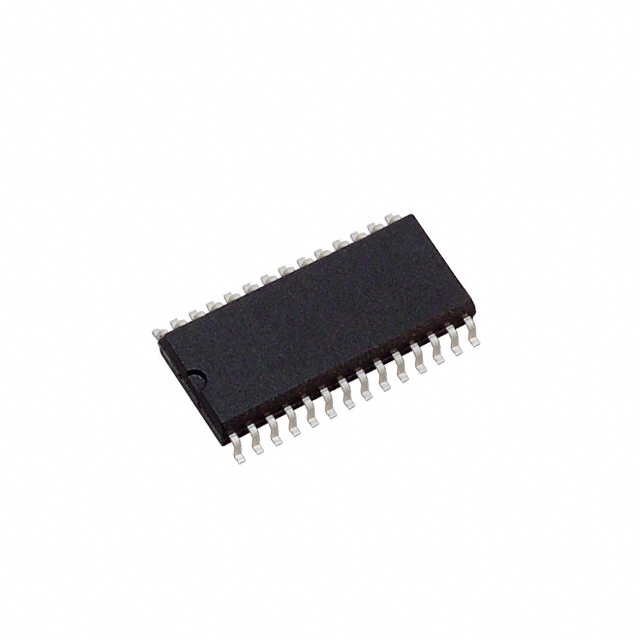

TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCC3882DW

UCC3882DW概述

    # UCC3882/-1 电子元器件技术手册

    1. 产品简介


    UCC3882/-1 是一款高性能的平均电流模式同步控制器,专为微处理器供电而设计。它集成了5位数字模拟转换器(DAC)和电压监测电路,可直接兼容5V和12V系统,甚至支持12V单一电源系统。通过调整DAC输出,该控制器能够提供从1.8V到3.5V的输出电压,步长为50mV或100mV,具有高达1%的精确度。此外,它还具备过压保护、欠压锁存、过流保护等功能,广泛应用于服务器、通信设备和计算机领域。

    2. 技术参数


    以下是UCC3882/-1的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 10.5 | 12 | 15 | V |
    | 输出电压范围 | 1.8 | 2.05或2.1-3.5 | — | V |
    | 振荡频率 | 300 | 360 | 420 | kHz |
    | 输入偏置电流 | -0.5 | 0.5 | — | mA |
    | 过压保护阈值 | 10 | 17 | 25 | mV |
    | 欠压锁存恢复电压差 | 300 | 500 | 700 | mV |
    | 输出电压误差 | -1% | 1% | —

    3. 产品特点和优势


    UCC3882/-1 的核心优势在于其高度集成化的设计,仅需少量外部组件即可实现高效的电源管理。具体特点包括:
    - 高精度DAC和参考电压:输出电压准确率可达1%,符合现代微处理器对电源精度的要求。
    - 5位DAC支持多种VID代码:便于适应不同型号微处理器的需求。
    - 强大的保护机制:包括过压、欠压及交叉导通抑制功能,提升系统可靠性。
    - 集成的低阻抗推挽式门驱动器,适用于驱动大型外接MOSFET。

    4. 应用案例和使用建议


    应用案例
    UCC3882/-1 被广泛用于服务器电源模块、通信设备以及台式电脑中。例如,在服务器电源系统中,它可以用来管理多个独立的供电轨,确保每个负载得到稳定且高效的能量供应。
    使用建议
    为了获得最佳性能,建议采取以下措施:
    - 将关键引脚如COMMAND、VSNS与相应的滤波电容紧密连接,减少寄生效应。
    - 在设计PCB时,确保GATEHI与GATELO引脚之间的短路路径尽可能短,以减少延迟并避免不必要的噪声干扰。

    5. 兼容性和支持


    UCC3882/-1 可无缝对接多种类型的电源架构,并且与市场上主流的微处理器平台保持良好兼容。德州仪器提供了详尽的技术文档和支持服务,包括软件工具、评估板以及专业工程师咨询热线,帮助客户快速解决问题并加速产品研发进程。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动主电源 | 检查VIN引脚是否有足够的输入电压 |
    | 输出电压波动较大 | 确认补偿网络正确设置 |
    | GATEHI或GATELO没有反应 | 检查EN引脚状态是否正常 |

    7. 总结和推荐


    综上所述,UCC3882/-1 是一款极具竞争力的电源管理芯片,尤其适合需要高精度、高效率以及强大保护功能的应用场合。无论是从技术指标还是性价比来看,这款产品都值得高度推荐给从事电源相关工作的工程师们。如果您正在寻找一款可靠的解决方案来构建您的下一个电源项目,那么UCC3882/-1将是理想的选择之一。

UCC3882DW参数

参数
工作电源电流 -
最大输出电压 1.8V~2.05V,2.1V~3.5V
最小输出电压 1.8V,2.1V
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 SOIC-28
安装方式 贴片安装
包装方式 散装,管装

UCC3882DW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC3882DW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCC3882DW UCC3882DW数据手册

UCC3882DW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.0975
5000+ ¥ 11.556
10000+ ¥ 11.1373
库存: 1515
起订量: 827 增量: 0
交货地:
最小起订量为:10
合计: ¥ 120.97
