OMAPL137DZKBT3

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 375MHz FLASH 1 1.14V 1.32V 375MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 BGA 贴片安装
供应商型号: OMAPL137DZKBT3
供应商: 国内现货
标准整包数: 1000

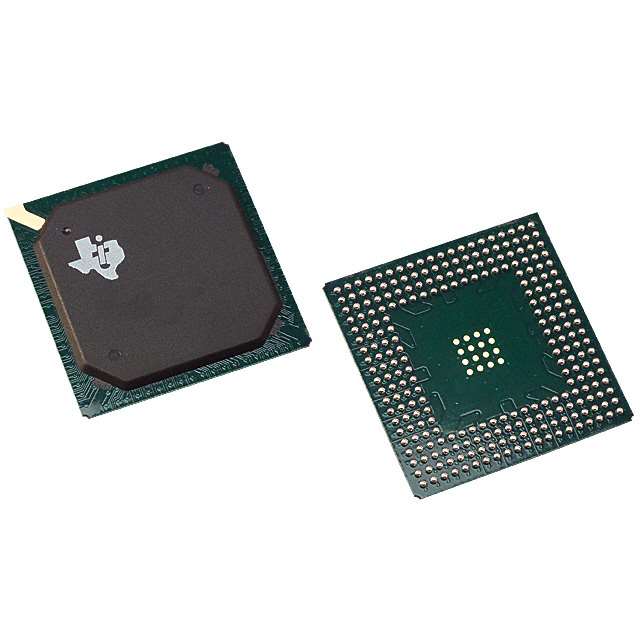

TEXAS INSTRUMENTS 微处理器(MPU) OMAPL137DZKBT3

OMAPL137DZKBT3概述

    OMAP-L137低功耗应用处理器技术手册

    1. 产品简介


    OMAP-L137是一款由德州仪器(Texas Instruments)生产的低功耗应用处理器。它集成了ARM926EJ-S RISC处理器和TMS320C674x DSP核心,适用于音频/视频接收器、家庭影院系统、汽车放大器和专业音频等领域。OMAP-L137具备强大的数据处理能力和丰富的外设接口,是实现高性能多媒体应用的理想选择。

    2. 技术参数


    - 处理器核心: ARM926EJ-S (32位RISC处理器)
    - DSP核心: TMS320C674x (VLIW结构)
    - 主频: 375 MHz / 456 MHz
    - 内存: 128 KB RAM,64 KB ROM
    - 缓存: 16 KB指令缓存,16 KB数据缓存,32 KB L1P程序缓存,32 KB L1D数据缓存,256 KB L2统一缓存
    - 浮点运算: 支持单精度(SP)和双精度(DP)
    - 电源: 3.3V LVCMOS
    - 存储接口: EMIFA(异步和SDRAM外部内存接口),EMIFB(高速内存接口)
    - 外设接口:
    - 以太网: 10/100 Mbps (EMAC)
    - 通用定时器: 两个64位通用定时器
    - 多通道音频串口: 三个多通道音频串口
    - 通用串行总线: USB 1.1 (OHCI) 和 USB 2.0 OTG
    - I2C: 两个
    - SPI: 两个
    - UART: 三个
    - 脉宽调制器: 三个高分辨率PWM模块
    - 捕获模块: 三个增强型捕获模块
    - 编码器脉冲模块: 两个
    - 主机端口接口: 一个
    - 图形控制器: LCD控制器
    - 麦克风卡接口: 多媒体卡/安全数字卡接口
    - 封装: BGA (256球),17.00 mm x 17.00 mm
    - 温度范围: 商用、工业、扩展和汽车级

    3. 产品特点和优势


    OMAP-L137的主要特点和优势如下:
    - 集成度高: 集成ARM926EJ-S和TMS320C674x DSP核心,提供高性能的数据处理能力。
    - 低功耗: 消耗功率显著低于其他C6000系列DSP。
    - 丰富的外设: 包括多个UART、SPI、I2C、USB和以太网接口,满足多种应用需求。
    - 强大的处理性能: 支持高达2736 MFLOPS的浮点运算和3648 MIPS的整数运算。
    - 灵活的存储管理: 支持L1和L2缓存配置,可作为映射内存、缓存或两者的组合使用。
    - 全面的支持工具: 包括C编译器、DSP汇编优化器和Windows调试接口。

    4. 应用案例和使用建议


    - 音视频接收器: 利用其强大的音频处理能力和多通道音频串口,适合音视频接收器的应用。
    - 家庭影院系统: 可以通过其丰富的接口和高性能处理器支持复杂的音视频处理。
    - 汽车放大器: 适用于汽车音响系统,利用其低功耗特性和高可靠性。
    - 网络流媒体音频: 利用其高效的网络接口和高处理性能,适合网络音频流媒体应用。
    使用建议:
    - 在设计应用时,考虑OMAP-L137的电源管理机制,利用软件禁用PRUSS以节省电力。
    - 为了优化性能,可以利用其L1和L2缓存进行合理的存储管理。
    - 在处理音频数据时,可以充分利用其多通道音频串口,提高数据传输效率。

    5. 兼容性和支持


    OMAP-L137支持多种外部存储器和外设接口,可以方便地控制外围设备和与其他处理器通信。德州仪器提供了完整的开发工具和文档支持,包括C编译器、DSP汇编优化器和Windows调试界面。此外,还有详细的参考指南和技术文档,便于开发者进行二次开发和优化。

    6. 常见问题与解决方案


    - 问题: 如何禁用PRUSS以节省电源?
    解决方案: 通过软件配置,禁用PRUSS子系统的时钟。

    - 问题: 如何配置缓存以优化性能?
    解决方案: 根据应用需求,合理配置L1和L2缓存为映射内存或缓存模式。
    - 问题: 如何处理高速数据传输?
    解决方案: 利用增强型直接内存访问控制器(EDMA3)简化数据传输过程。

    7. 总结和推荐


    综上所述,OMAP-L137是一款高性能、低功耗的应用处理器,特别适合于音视频处理、网络音频流媒体、汽车音响系统等应用。其集成度高、外设丰富、支持工具完善,使得开发者能够轻松快速地实现高性能的多媒体应用。因此,强烈推荐在相关项目中使用OMAP-L137。

OMAPL137DZKBT3参数

参数
SATA -
速度 375MHz
程序存储器类型 FLASH
核心处理器 ARM926EJ-S
以太网速度 10Mbps,100Mbps
I/O电压 1.8V,3.3V
数据总线宽度 32bit
内核数 1
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
L1缓存指令存储器 32KB,16KB
最大时钟频率 375MHz
接口类型 HPI,I2C,MMC,McASP,SD,SPI,UART
最小工作供电电压 1.14V
最大工作供电电压 1.32V
协处理器/DSP 信号处理;C674x,系统控制;CP15
17.2mm(Max)
17.2mm(Max)
1.45mm(Max)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

OMAPL137DZKBT3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL137DZKBT3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL137DZKBT3 OMAPL137DZKBT3数据手册

OMAPL137DZKBT3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 141.6944
2000+ ¥ 138.092
3000+ ¥ 134.4896
库存: 2000
起订量: 1000 增量: 90
交货地:
最小起订量为:1000
合计: ¥ 141694.4
