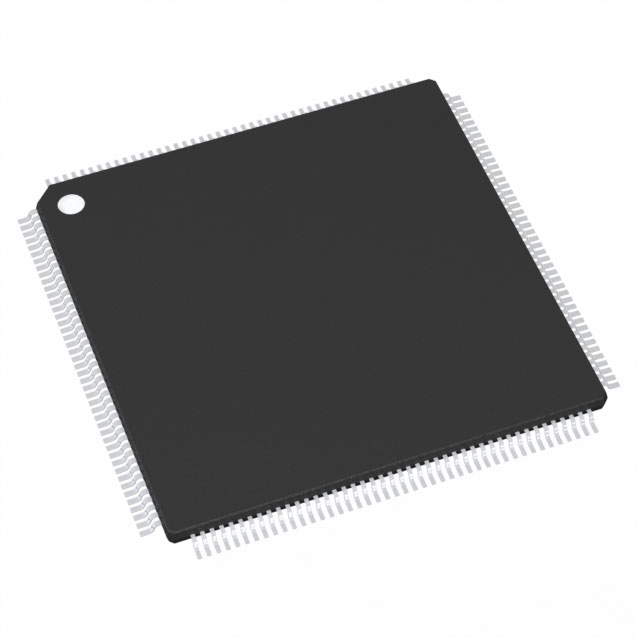

TMS320F28376SPTPT

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~3.47V 200MHz 6.4609375MB FLASH 512KB DMA,POR,PWM,WDT 内部 97 1 1.26V,3.47V 200MHz CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP A/D 20x12b,20x16b,D/A 3x12b 32bit C28x QFP 贴片安装,黏合安装
供应商型号: TMS320F28376SPTPT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微控制器(MCU) TMS320F28376SPTPT

TMS320F28376SPTPT概述

    TMS320F2837xS Delfino™ 微控制器产品概述

    产品简介


    TMS320F2837xS 是一款由德州仪器(Texas Instruments)开发的32位浮点微控制器(MCU),专为先进的闭环控制应用设计,如工业电机驱动、太阳能逆变器及数字电源、电动汽车及交通运输、传感和信号处理等领域。这些设备属于C2000™系列,特别针对实时控制进行优化,可提升在诸如工业电机驱动、太阳能逆变器和数字电源、电动汽车及交通运输、电机控制和传感与信号处理等领域的闭环性能。

    技术参数


    TMS320F2837xS 系列MCU 的关键规格如下:
    - CPU性能: 200 MHz,带有IEEE 754单精度浮点单元(FPU)、三角函数数学单元(TMU)和维特比/复数数学单元(VCU-II)。
    - 内存配置: 内置512 KB (256 KW) 或 1 MB (512 KW) ECC保护闪存;132 KB (66 KW) 或 164 KB (82 KW) ECC保护或奇偶校验保护SRAM。
    - 时钟系统: 内含两个零引脚10 MHz振荡器、片上晶体振荡器、窗口式看门狗定时器模块和缺失时钟检测电路。
    - 系统控制: 支持双区安全和第三方开发、独特的识别编号。
    - 模拟子系统: 包含四个独立的16位ADC,最高可达1.1 MSPS每个通道(最多4.4 MSPS系统吞吐量);最多24个外部通道。
    - 通讯接口: 集成USB 2.0 (MAC + PHY)、12针3.3V兼容通用并行端口(uPP)接口、两个CAN模块、三个高达50 MHz的高速SPI端口、两个多通道缓冲串行端口(McBSP)以及四个串行通信接口(SCI/UART)。
    - 温度选项: –40°C 到 105°C 或 –40°C 到 125°C (AEC-Q100认证适用于汽车应用)。

    产品特点和优势


    TMS320F2837xS系列MCU具备以下显著优势:
    - 高性能计算: 强大的浮点处理器配合TMU和VCU-II加速器,提高了算法执行速度。
    - 多功能集成: 高性能的ADC、DAC和PWM模块,简化了系统设计。
    - 实时处理能力: 独立的CLA协处理器可以并发执行任务,增强系统效率。
    - 强大连接性: 多种通讯接口,包括CAN、USB和SPI,确保设备能够轻松接入不同类型的网络。

    应用案例和使用建议


    - ADAS: 利用其高性能ADC和PWM模块,可以提高系统的响应速度和准确性。
    - 工业自动化: 在工厂自动化应用中,CLA协处理器可以有效减轻主CPU负担,使其专注于更复杂的数据处理。
    - 新能源汽车: 配合高分辨率PWM,可以实现精确的电机控制,从而提高能效。

    兼容性和支持


    - 兼容性: TMS320F2837xS 设备支持广泛的外围设备,包括多种通讯接口,使其易于与现有的系统集成。
    - 技术支持: 德州仪器提供了丰富的文档和工具,帮助开发者快速熟悉和应用这些设备。

    常见问题与解决方案


    - 问题1: 主要时钟故障时,如何诊断和修复?
    - 解决方案: 检查时钟电路,特别是内部振荡器和外部时钟源。确认所有必要的时钟使能位已经设置正确。
    - 问题2: ADC读数不准确时,如何排查?
    - 解决方案: 首先检查外部电路是否正常,如传感器和信号线。然后验证ADC配置寄存器设置是否正确。

    总结和推荐


    TMS320F2837xS 是一款面向高端应用的强大MCU,尤其适合需要高精度和实时控制的应用场景。它不仅具有卓越的计算能力和多功能集成,还拥有强大的连接性和易用性。因此,强烈推荐在需要高性能实时控制的项目中采用这款MCU。

TMS320F28376SPTPT参数

参数
接口类型 CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP
数据总线宽度 32bit
最大时钟频率 200MHz
程序存储器大小 512KB
RAM大小 6.4609375MB
速度 200MHz
振荡器类型 内部
外设 DMA,POR,PWM,WDT
内核数 1
最小工作供电电压 -
核心处理器 C28x
最大工作供电电压 1.26V,3.47V
I/O数量 97
数据转换器 A/D 20x12b,20x16b,D/A 3x12b
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.14V~3.47V
程序存储器类型 FLASH
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TMS320F28376SPTPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320F28376SPTPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS TMS320F28376SPTPT TMS320F28376SPTPT数据手册

TMS320F28376SPTPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
