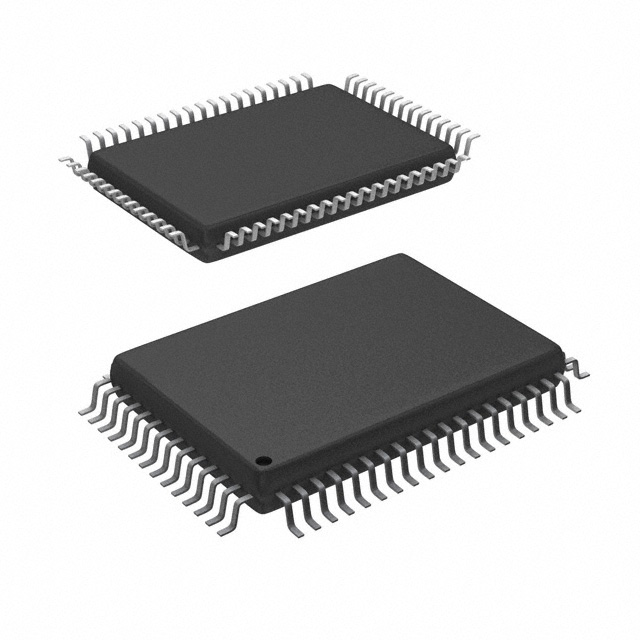

TMS320LF2402APGA

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: SCI 16bit C2xx DSP 40MHz 2KB FLASH 16KB 3.3V 5.25V 40MHz QFP 贴片安装 20mm*14mm*2.7mm
供应商型号: TMS320LF2402APGA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320LF2402APGA

TMS320LF2402APGA概述

    TMS320x240xA DSP 控制器技术手册

    1. 产品简介


    TMS320x240xA 系列是德州仪器(Texas Instruments)新一代数字信号处理器(DSP)控制器,属于 TMS320C2000 平台的固定点 DSP。这些控制器结合了高性能的静态CMOS技术,提供高达40 MIPS的处理速度和低功耗设计,使其适用于多种工业应用。
    主要功能:
    - 高性能的静态CMOS技术
    - 支持高达40 MHz的指令周期时间
    - 集成多种先进外设,适用于数字电机和运动控制应用
    应用领域:
    - 数字电机控制
    - 功率转换
    - 异步和同步通信系统

    2. 技术参数


    | 参数 | TMS320LF2407A | TMS320LF2406A | TMS320LF2403A | TMS320LF2402A | TMS320LC2406A | TMS320LC2404A | TMS320LC2403A | TMS320LC2402A |
    |
    | 指令周期时间 | 25 ns | 25 ns | 25 ns | 25 ns | 25 ns | 25 ns | 25 ns | 25 ns |
    | MIPS | 40 MIPS | 40 MIPS | 40 MIPS | 40 MIPS | 40 MIPS | 40 MIPS | 40 MIPS | 40 MIPS |
    | 双访问RAM | 544 Words | 544 Words | 544 Words | 544 Words | 544 Words | 544 Words | 544 Words | 544 Words |
    | 单访问RAM | 2K Words | 2K Words | 512 Words | 512 Words | 2K Words | 1K Words | 512 Words | N/A |
    | 内置闪存 | 32K Words | 32K Words | 16K Words | 8K Words | N/A | N/A | N/A | N/A |
    | 内置ROM | N/A | N/A | N/A | N/A | 32K Words | 16K Words | 16K Words | 6K Words |
    | 工作温度范围 | -40°C到85°C | -40°C到85°C | -40°C到85°C | -40°C到85°C | -40°C到125°C | -40°C到125°C | -40°C到125°C | -40°C到125°C |

    3. 产品特点和优势


    特点:
    - 基于高性能的 C2xx DSP 核心,代码兼容现有 C24x DSP 控制器
    - 提供多达32K Words 的内置闪存(LF)或ROM(LC)
    - 10位模拟-数字转换器(ADC),最少转换时间为500纳秒
    - 最多可达16个模拟输入通道
    - 集成的事件管理模块(EVA 和 EVB)用于多相逆变器控制和死区时间编程
    优势:
    - 高性能和低功耗设计,使得这些控制器非常适合需要高处理能力和节能的应用场景
    - 安全代码保护功能,通过密码保护来防止未经授权的代码复制
    - 多种通信接口(如 CAN、SPI、SCI),增强了系统的灵活性和可靠性

    4. 应用案例和使用建议


    应用案例:
    - 数控机床控制
    - 电机驱动和运动控制系统
    - 太阳能逆变器和风力发电机控制
    使用建议:
    - 对于复杂的电机控制应用,可以考虑使用具有双事件管理模块的型号(例如 TMS320LF2407A 或 TMS320LC2406A)
    - 使用外部中断和看门狗定时器来提高系统的稳定性和可靠性
    - 利用10位ADC进行精确的模拟信号采集

    5. 兼容性和支持


    - 所有设备均支持JTAG兼容的扫描基础仿真,方便开发和调试
    - 提供广泛的第三方开发工具支持,涵盖从设备级到系统级的设计与开发
    - 提供多种封装选项(如144引脚PGE和100引脚PZ)

    6. 常见问题与解决方案


    常见问题:
    - 如何配置GPIO引脚?
    解决方案:
    - 可以通过寄存器设置将GPIO引脚配置为不同的功能,具体配置方法请参考相关文档。

    7. 总结和推荐


    综合评估:
    - TMS320x240xA 系列 DSP 控制器以其高性能、低功耗和丰富的集成外设,在数字电机控制和功率转换领域表现出色。
    - 对于需要高可靠性和多功能性的应用,强烈推荐使用这一系列控制器。
    结论:
    - TMS320x240xA 是一款极具竞争力的产品,适用于各种需要高性能和高可靠性的工业应用。因此,推荐在相应的项目中采用这一系列的控制器。

TMS320LF2402APGA参数

参数
最大工作供电电压 5.25V
程序存储器大小 16KB
RAM大小 2KB
L1缓存指令存储器 -
速度 40MHz
接口类型 SCI
最小工作供电电压 3.3V
最大时钟频率 40MHz
内核数 -
I/O电压 -
程序存储器类型 FLASH
核心处理器 C2xx DSP
数据总线宽度 16bit
长*宽*高 20mm*14mm*2.7mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

TMS320LF2402APGA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320LF2402APGA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320LF2402APGA TMS320LF2402APGA数据手册

TMS320LF2402APGA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 117.1268
2000+ ¥ 114.149
3000+ ¥ 111.1712
库存: 2000
起订量: 1000 增量: 66
交货地:
最小起订量为:1000
合计: ¥ 117126.8
