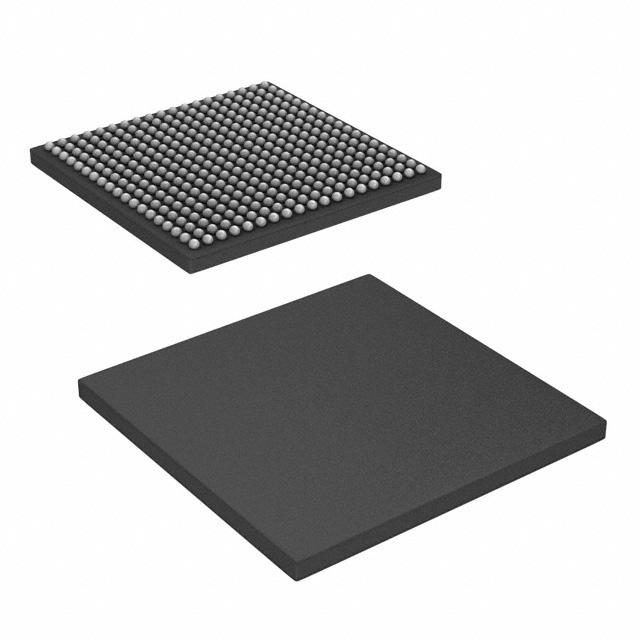

OMAPL138BZWTD4

厂牌: TEXAS INSTRUMENTS
产品描述: 456MHz 8KB ROM 1 1.89V,3.45V 456MHz 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART ARM926EJ-S BGA 贴片安装
供应商型号: CY-OMAPL138BZWTD4
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 应用处理器与片上系统(SOC) OMAPL138BZWTD4

OMAPL138BZWTD4概述

    OMAP-L138 C6000™ DSP+ARM® Processor 技术手册

    1. 产品简介


    产品概述
    OMAP-L138 是一款低功耗应用处理器,集成了高性能的 C674x 浮点 DSP 核心和 32 位 ARM926EJ-S™ RISC MPU(微处理器)。这种双核架构结合了 DSP 和精简指令集计算机 (RISC) 的优势,特别适用于需要高性能和低功耗的应用场景。
    主要功能
    - 双核系统: 由 C674x 固定点/浮点 DSP 核心和 32 位 ARM926EJ-S RISC MPU 组成。
    - 存储器: 支持高达 32 位宽的四通道浮点运算。
    - 接口: 支持多种接口标准,包括 USB 1.1 OHCI 主机接口和 USB 2.0 OTG(全速和高传输速率)接口。
    应用领域
    - 移动无线电 (PMR):适用于专业或私人移动无线电设备。
    - 远程无线电单元 (RRU):适用于无线通信系统的远程无线电单元。
    - 机器视觉 (Machine Vision):用于低端机器视觉应用。
    - 智能电网子站保护:适用于智能电网中的保护装置。
    - 工业自动化:适用于工业自动化系统。
    - 导航设备:适用于工业便携式导航设备。
    - 其他应用:包括货币检验、生物识别、视频端口接口等。

    2. 技术参数


    核心规格
    - ARM926EJ-S 处理器频率: 375 MHz (1.2V) 或 456 MHz (1.3V)
    - C674x DSP 核心频率: 375 MHz (1.2V) 或 456 MHz (1.3V)
    - 供电电压: 1.8V 或 3.3V
    电气特性
    - 时钟信号: 系统时钟支持多种配置,包括 10 MHz、13 MHz、19.2 MHz、20 MHz、24 MHz、26 MHz、38.4 MHz、40 MHz 或 48 MHz 输入时钟。
    - DDR2/mDDR 控制器: 支持高达 156 MHz 的 DDR2 接口,最高支持 1.8V 或 3.3V 的 I/O 接口。
    工作环境
    - 温度范围: 工业温度范围为 -40°C 至 90°C。
    - 封装类型: 361 引脚 PBGA (球栅阵列封装),铅 (Pb) 免焊球,0.8mm 球间距。

    3. 产品特点和优势


    独特功能
    - 双核设计: 高性能 C674x DSP 核心与 32 位 ARM926EJ-S 处理器结合,提供了 DSP 和 RISC 技术的优势。
    - 内存保护: 内存保护机制可以限制对特定主机的访问权限。
    - 安全引导: 基本安全引导机制可以保护用户开发的算法,防止外部实体修改代码。
    - 灵活的内存管理: 支持多种内存配置,如 16KB 指令缓存、16KB 数据缓存、8KB RAM (向量表) 和 64KB ROM。
    市场竞争力
    - 低功耗: 与其它 TMS320C6000™ 平台相比,OMAP-L138 的功耗显著降低。
    - 丰富的外设接口: 支持多种外设接口,包括以太网、SPI、I2C、UART 等,提高了系统集成度。
    - 高速数据传输: 支持高达 450 MHz 的数据传输率,保证了数据处理的实时性和效率。

    4. 应用案例和使用建议


    应用场景
    - 移动无线电 (PMR):适用于专业或私人移动无线电设备。
    - 远程无线电单元 (RRU):适用于无线通信系统的远程无线电单元。
    - 机器视觉 (Machine Vision):用于低端机器视觉应用。
    - 智能电网子站保护:适用于智能电网中的保护装置。
    - 工业自动化:适用于工业自动化系统。
    - 导航设备:适用于工业便携式导航设备。
    使用建议
    - 优化系统设计: 根据具体应用场景,合理配置 DSP 和 ARM 之间的资源分配,提高系统整体性能。
    - 考虑电源管理和散热: 由于该处理器具有高性能和多核特性,在使用过程中需关注电源管理及散热问题。
    - 软件支持: 使用 TI 提供的 SDK(软件开发套件),充分利用处理器的性能。

    5. 兼容性和支持


    兼容性
    - 与其他电子元件兼容: 如 NAND、NOR、MMC/SD 卡等,可提供高效的接口。
    - 与不同类型的内存兼容: 支持多种内存类型,如 SDRAM、DDR2/mDDR 等。
    支持
    - 文档支持: 详细的用户指南和技术参考手册提供了完整的操作说明和规范。
    - 社区资源: 用户可以在 TI 的 E2E 社区论坛中寻求帮助和支持。
    - 工具和软件: TI 提供了 Code Composer Studio™ 集成开发环境,支持开发、调试和优化代码。

    6. 常见问题与解决方案


    常见问题
    - 启动问题: 确认电源电压、复位信号等是否正常。
    - 时钟问题: 确保时钟信号配置正确,时钟源稳定。
    解决方案
    - 电源和复位问题: 检查电源电压是否在规定范围内,确认复位信号有效。
    - 时钟问题: 调整时钟源的频率和相位,确保时钟信号正确无误。

    7. 总结和推荐


    综合评估
    - 优点: 低功耗,强大的处理能力和丰富的接口选项,使得 OMAP-L138 在多种嵌入式应用中表现优异。
    - 推荐使用: 对于需要高性能、低功耗和多核处理能力的应用场景,强烈推荐使用 OMAP-L138。
    通过上述技术手册的内容解析,可以看出 OMAP-L138 是一款高度集成且具备强大性能的处理器,适合于各种嵌入式应用,尤其是在需要高性能计算和低功耗控制的场合。

OMAPL138BZWTD4参数

参数
最大工作供电电压 1.89V,3.45V
程序存储器类型 ROM
最大时钟频率 456MHz
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
RAM大小 8KB
内核数 1
最小工作供电电压 -
核心处理器 ARM926EJ-S
主要属性 -
I/O电压 1.8V,3.3V
Flash大小 -
外设 -
速度 456MHz
通用封装 BGA
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 停产
包装方式 散装,管装
