首页  >  产品百科  >  OPA2334AIDGSR

OPA2334AIDGSR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 285μA(x2 Channels) 1.6V/μs 2MHz 关闭 Rail to Rail 50mA 2 2 ±2.75V,5.5V 1μV 70pA Zero-Drift VSSOP-10 贴片安装 3mm*3mm*1.02mm
供应商型号: OPA2334AIDGSR
供应商: 国内现货
标准整包数: 1000

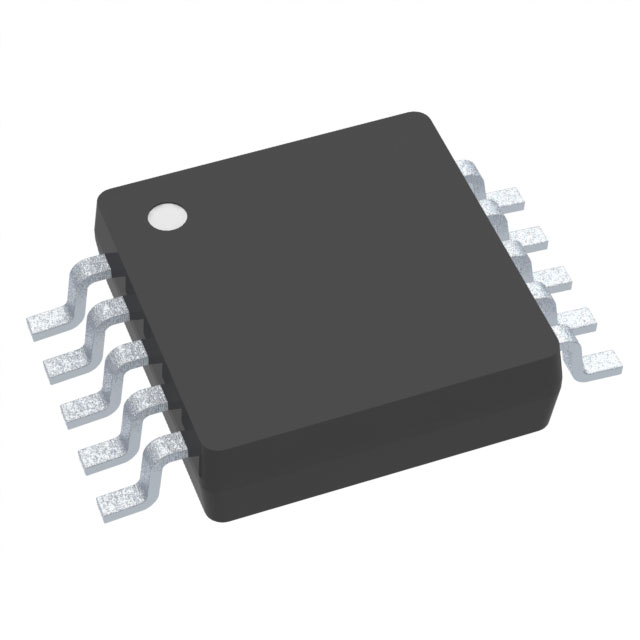

TEXAS INSTRUMENTS 运算放大器 OPA2334AIDGSR

OPA2334AIDGSR概述

    OPA334, OPA2334, OPA335, OPA2335 Zerø-Drift CMOS Operational Amplifiers

    1. 产品简介


    OPA334 和 OPA335 系列是低偏移电压、零漂移、CMOS 工艺制造的运算放大器,适用于多种精密应用场合。这些运算放大器利用自校准技术实现非常低的偏移电压(最大5μV)和近乎零的时间及温度漂移。其单电源工作范围为2.7V至5.5V,并且提供单版本和双版本选择。广泛应用于传感器应用、温度测量、电子秤、医疗仪器、电池供电仪器以及手持测试设备等领域。

    2. 技术参数


    - 基本规格:
    - 偏移电压:最大5μV
    - 零漂移:最大0.05μV/°C
    - 静态电流:285μA(单版本)
    - 供电电压范围:
    - 2.7V 至 5.5V
    - 输入电压范围:
    - 共模电压范围:\(V{\text{in}}\) - 0.1V 到 \(V{\text{sup}}\) - 1.5V
    - 增益带宽积:
    - 2 MHz
    - 功耗:
    - 单个运算放大器的静态电流:最大350μA
    - 工作温度范围:
    - 指定范围:-40°C 到 +125°C
    - 操作范围:-40°C 到 +150°C
    - 存储范围:-65°C 到 +150°C

    3. 产品特点和优势


    - 低偏移电压和极低漂移: 最大5μV偏移电压和最大0.05μV/°C漂移,保证长时间稳定性能。
    - 单电源操作: 支持2.7V到5.5V的单电源操作,适合电池供电设备。
    - 微型封装: 微型SOT23-6、SOT23-5、MSOP-10和SO-8等封装形式,便于空间受限的应用。
    - 关闭模式: 单通道版本具有关闭模式,可将电流降至2μA以节省功耗。

    4. 应用案例和使用建议


    应用案例:
    - 传感器应用: 如压力传感器、温度传感器等,利用其低噪声和高精度的特点。
    - 电池供电设备: 通过启用关闭模式,降低整体功耗,延长电池寿命。
    - 医疗仪器: 用于信号处理,确保准确度和稳定性。
    使用建议:
    - 使用接近零的电阻放置在电源引脚附近,提高布局质量。
    - 在使用前对输入电压进行限流保护,避免输入电压超过电源范围导致过电流。
    - 为了确保最佳精度,电路布局和机械条件需要优化。

    5. 兼容性和支持


    - 这些运算放大器可以在多种电源配置下运行,包括单电源和分立电源系统。
    - 厂商提供详细的技术文档和全面的支持服务,涵盖安装、调试和故障排除等方面。

    6. 常见问题与解决方案


    - 问题:输入电压超出电源范围导致过电流。
    - 解决方案: 添加输入电阻,限制输入电流不超过10mA。
    - 问题:启用关闭模式后,输出不稳定。
    - 解决方案: 确保Enable引脚接收到有效的高低电平信号,而非悬空状态。

    7. 总结和推荐


    OPA334、OPA2334、OPA335 和 OPA2335 是高性能低漂移运算放大器,适用于各种高精度应用场合。其卓越的低噪声和稳定性能使其成为电池供电和医疗设备的理想选择。推荐在需要极高精度和稳定性的情况下使用这些型号的运算放大器。

OPA2334AIDGSR参数

参数
CMRR - 共模抑制比 -
通道数量 2
电路数 2
Vos - 输入偏置电压 1μV
典型输入噪声电压密度 -
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 -
放大器类型 Zero-Drift
关闭 关闭
典型供电电流 285μA(x2 Channels)
典型增益带宽 2MHz
每个通道的输出电流 50mA
典型压摆率 1.6V/μs
-3db带宽 -
输出类型 Rail to Rail
电流 - 输入偏置 70pA
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2334AIDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2334AIDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2334AIDGSR OPA2334AIDGSR数据手册

OPA2334AIDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 23.0926
2000+ ¥ 22.5055
3000+ ¥ 21.9184
库存: 34000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 23092.6
