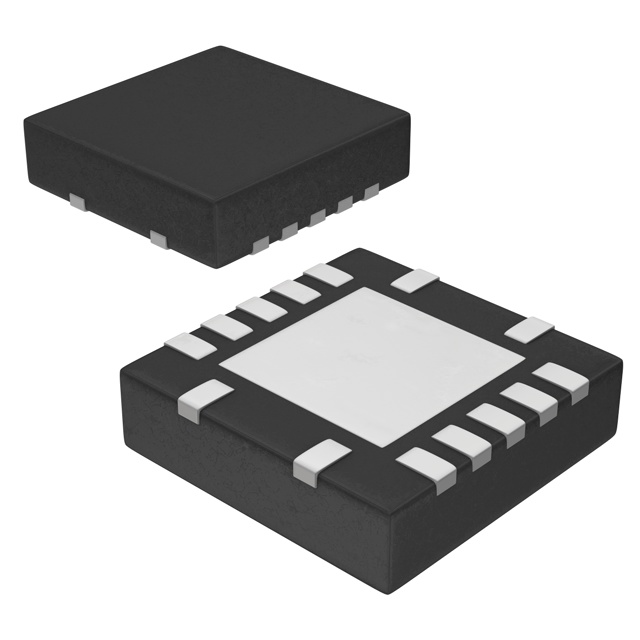

OPA4330AIRGYT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 精密运算放大器, 四通道, VQFN (RGY)封装, 双电源, 表面贴装, 14引脚
供应商型号: OPA4330AIRGYT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA4330AIRGYT

OPA4330AIRGYT概述


    产品简介


    产品概述
    OPA330系列是德州仪器(TI)推出的CMOS运算放大器,专为低功耗、高精度的应用设计。此系列包括单通道(OPA330)、双通道(OPA2330)和四通道(OPA4330)版本,采用多种封装形式,如DSBGA、SC70、VQFN等。
    主要功能
    - 零漂移技术:具有低漂移特性,最大漂移率为0.25 µV/°C。
    - 低噪声:1.1 µVPP(频率范围0.1 Hz至10 Hz)。
    - 低静态电流:最大静态电流为35 µA。
    - 铁电输入输出:支持单电源供电,供电电压范围为1.8 V至5.5 V。
    应用领域
    - 电池驱动仪表
    - 温度测量
    - 转换器应用
    - 电子秤
    - 医疗仪器
    - 手持测试设备
    - 电流检测(双向、低侧电流检测)

    技术参数


    基本电气特性
    - 输入偏置电流: 25°C时典型值为±500 pA;-40°C到+125°C范围内最大值为±300 pA。
    - 输入偏置电压: 最大值为50 µV;温度系数最大值为0.25 µV/°C。
    - 输入电压噪声: 1 kHz时为55 nV/√Hz;0.1 Hz至10 Hz范围内的峰-峰值噪声为1.1 µVPP。
    - 共模抑制比(CMRR): 最小值为100 dB,在-40°C至+125°C范围内。
    工作条件
    - 供电电压: 1.8 V至5.5 V。
    - 工作温度范围: -40°C至125°C。
    - 热阻抗: 根据不同封装,热阻抗不同。例如,OPA330的SOIC封装热阻抗为140.1°C/W。

    产品特点和优势


    独特功能
    - 零漂移技术: 采用自校准技术,使得该系列产品在时间和温度变化时仍能保持非常低的漂移率。
    - 高性价比: 提供高精度性能的同时保持低成本,适用于成本敏感的应用。
    - 微小尺寸封装: 支持多种微小型封装,适合空间受限的设计。
    市场竞争力
    - 在同类产品中具有出色的精度和稳定性,特别适合于对漂移要求极高的应用。
    - 具有非常低的静态电流和噪声水平,非常适合电池供电的应用。

    应用案例和使用建议


    应用案例
    - 温度测量: 由于其极低的偏置电压和出色的温漂特性,可以用于精确的温度测量系统。
    - 电流检测: 特别适合用于双向低侧电流检测,提供精确的电流测量。
    使用建议
    - 布局设计: 尽量缩短引脚之间的走线,以减少寄生电容的影响。
    - 去耦电容: 在电源引脚附近添加适当的去耦电容,以提高稳定性。
    - 信号线: 采用屏蔽电缆来降低外界干扰对信号的影响。

    兼容性和支持


    兼容性
    - 与多种电子设备和电路板兼容,特别是在电池驱动设备和医疗设备中。
    - 提供多种封装选项,方便根据具体应用选择合适的封装形式。
    支持和服务
    - 德州仪器提供了丰富的技术支持资源,包括文档、设计工具和社区支持。

    常见问题与解决方案


    问题1: 静态电流过高
    解决方案: 检查电源连接是否正确,确保电源电压处于规定范围内。此外,检查是否存在外部电路引起的额外负载。
    问题2: 输出不稳定
    解决方案: 检查信号源的噪声水平,添加适当的滤波器或去耦电容。同时,确认布局设计符合建议指南,尤其是信号线的走线。

    总结和推荐


    综合评估
    OPA330系列运放以其卓越的性能、高性价比和广泛的适用范围脱颖而出。其低偏置电压、低漂移率和低噪声特性使其成为众多精密测量和低功耗应用的理想选择。
    推荐使用
    强烈推荐OPA330系列运放在需要高精度和低功耗的场合使用。无论是温度测量还是电流检测,该系列产品都能提供可靠和稳定的性能。此外,其丰富的封装选项和完善的配套支持使其成为设计工程师的理想选择。

OPA4330AIRGYT参数

参数
典型增益带宽 350KHz
典型压摆率 160mV/μs
每个通道的输出电流 5mA
输出类型 Rail to Rail
电流 - 输入偏置 200pA
最小工作供电电压 1.8V
CMRR - 共模抑制比 -
-3db带宽 -
典型供电电流 21μA(x2 Channels)
放大器类型 CMOS,Zero-Drift
通道数量 4
电路数 4
关闭 关闭
最大工作供电电压 ±2.75V,5.5V
典型输入噪声电压密度 -
Vos - 输入偏置电压 8μV
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA4330AIRGYT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4330AIRGYT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4330AIRGYT OPA4330AIRGYT数据手册

OPA4330AIRGYT封装设计

查看详情并下载
Symbol
Footprint
3D Model
