OPA606KM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 6.5mA 33V/μs 37nV/rtHz@ ±15V 12.5MHz 10mA 1 1 ±18V 180μV 7pA General Purpose TO-99-8 通孔安装
供应商型号: 25E-OPA606KM
供应商: 国内现货
标准整包数: 1

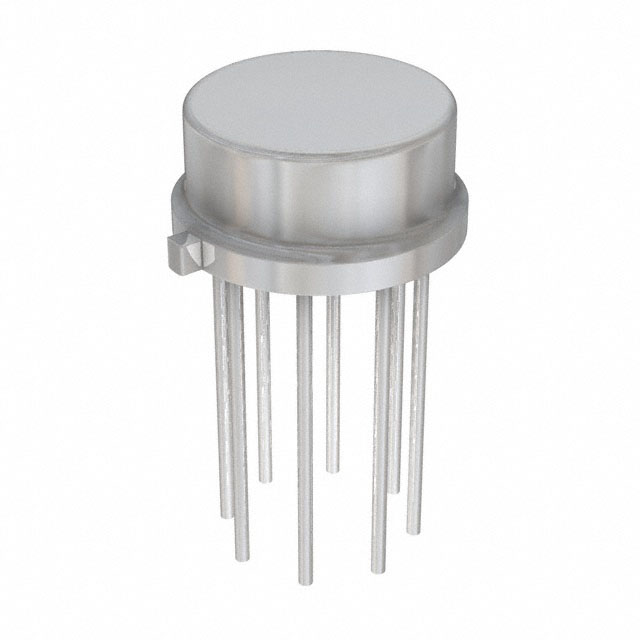

TEXAS INSTRUMENTS 运算放大器 OPA606KM

OPA606KM概述


    产品简介


    产品类型
    OPA606 是一款宽频带双极型场效应晶体管(Difet®)运算放大器,由 Burr-Brown 公司生产。
    主要功能
    - 高带宽:典型值为 13 MHz。
    - 高速率:典型值为 35 V/µs。
    - 低偏置电流:最大值为 10 pA(在 +25°C 条件下)。
    - 低失调电压:最大值为 500 µV。
    - 低失真:在 10 kHz 频率下典型值为 0.0035%。
    应用领域
    - 光电元件
    - 数据采集
    - 测试设备
    - 音频放大器

    技术参数


    - 频率响应
    - 小信号增益带宽:10-13 MHz
    - 全功率响应:470-550 kHz(在 22 Vp-p,2 kΩ 负载条件下)
    - 斜率:20-35 V/µs(在 22 Vp-p,2 kΩ 负载条件下)
    - 输入失调电压
    - 输入失调电压:±1.5 mV
    - 偏移电流:±0.6 pA
    - 噪声
    - 电压噪声:10 Hz 时典型值为 37 nV/√Hz
    - 阻抗
    - 差分阻抗:1 TΩ || 1 pF
    - 共模阻抗:100 TΩ || 3 pF
    - 电源
    - 额定电压:±15 VDC
    - 额定输出:±12 V(在 2 kΩ 负载条件下)

    产品特点和优势


    - 高带宽:OPA606 的高带宽使其适用于需要快速响应的应用,如高速数据采集和音频处理。
    - 低偏置电流:适合低功耗应用和高阻抗传感器的信号放大。
    - 低失调电压和低失真:这些特性使得 OPA606 在精确测量和高保真音频应用中表现出色。
    - 激光修整薄膜电阻:提供出色的失调电压和噪声性能。

    应用案例和使用建议


    应用案例
    - 光电检测电路:如图 7 所示的高速光探测器应用。
    - 低噪声/低失真 RIAA 前置放大器:如图 10 所示的高保真音响系统。
    使用建议
    - 确保电源电压不超过 ±18 VDC,并合理配置外部输入电路以避免振荡。
    - 在印刷电路板上采用防护环路设计,以减少泄漏电流的影响。
    - 在信号输入端使用聚四氟乙烯(Teflon®)支架,确保良好的屏蔽效果。

    兼容性和支持


    OPA606 与许多常见的电子设备和组件兼容,适用于多种测试和数据采集系统。厂商提供了详细的技术文档和支持,以帮助客户正确使用该产品。

    常见问题与解决方案


    - Q: 电源电压超过额定范围会怎样?
    - A: 会导致内部损坏。建议将电源电压控制在 ±15 VDC 内,并确保内部功耗不超过 500 mW。
    - Q: 如何调整输入失调电压?
    - A: 可通过外部调零电路进行调整。如需更多信息,请参考技术手册中的相应章节。

    总结和推荐


    综合评估
    OPA606 在音频放大器和数据采集应用中表现出色,尤其在需要高带宽、低偏置电流和低失真的场合。其独特的激光修整薄膜电阻设计和高精度特性使其在市场上具有很高的竞争力。
    推荐
    鉴于其卓越的性能和广泛的应用范围,强烈推荐 OPA606 运算放大器用于高要求的工业和实验室环境中。

OPA606KM参数

参数
典型增益带宽 12.5MHz
典型压摆率 33V/μs
Vos - 输入偏置电压 180μV
最大工作供电电压 ±18V
CMRR - 共模抑制比 -
电路数 1
典型输入噪声电压密度 37nV/rtHz@ ±15V
放大器类型 General Purpose
电流 - 输入偏置 7pA
输出类型 -
每个通道的输出电流 10mA
关闭 -
-3db带宽 -
通道数量 1
最小工作供电电压 -
典型供电电流 6.5mA
通用封装 TO-99-8
安装方式 通孔安装
应用等级 商用级
包装方式 管装

OPA606KM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA606KM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA606KM OPA606KM数据手册

OPA606KM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 47.1052
5000+ ¥ 44.9966
10000+ ¥ 43.3666
库存: 1226
起订量: 213 增量: 0
交货地:
最小起订量为:10
合计: ¥ 471.05
直接购买
加入购物车
