OPA835IRUNR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 250μA 260V/μs 9.3nV/rtHz@ 5V 31MHz Rail to Rail 40mA 1 1 2.5V 5.5V 100μV 200nA 56MHz Voltage Feedback QFN 贴片安装,黏合安装
供应商型号: OPA835IRUNR
供应商: 国内现货
标准整包数: 1000

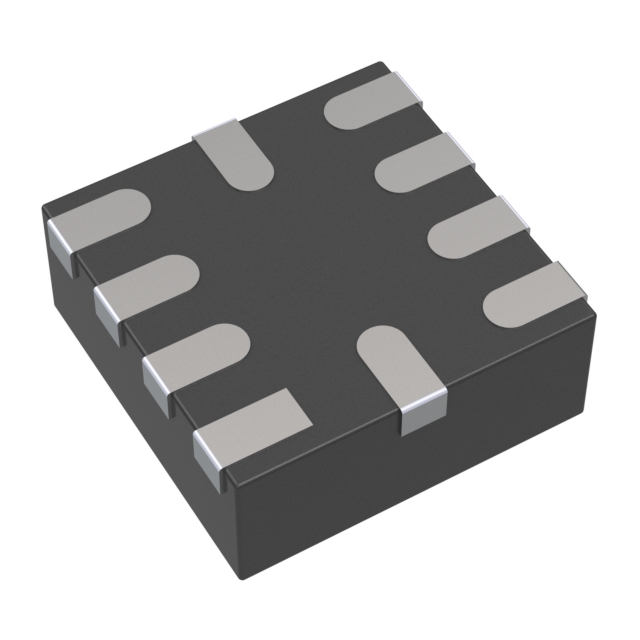

TEXAS INSTRUMENTS 运算放大器 OPA835IRUNR

OPA835IRUNR概述


    产品简介




    OPA835 和 OPA2835 运算放大器 是德州仪器(Texas Instruments)生产的两款超低功耗、轨到轨输出、负电源输入的电压反馈型(VFB)运算放大器。它们设计用于操作范围为 2.5V 至 5.5V 的单电源,或 ±1.25V 至 ±2.75V 的双电源。这两款放大器适用于各种低功耗信号调理、音频ADC输入缓冲、便携系统及高密度系统等应用场景。


    技术参数




    - 供电电压: 2.5 V 至 5.5 V
    - 静态电流: 每通道 250 µA(典型值)
    - 关断模式电流: 0.5 µA(典型值)
    - 带宽: 56 MHz(增益 = 1 V/V)
    - 压摆率: 160 V/µs
    - 上升时间: 10 ns(2 V 步进)
    - 建立时间: 55 ns(2 V 步进)
    - 过驱动恢复时间: 200 ns
    - 信噪比 (SNR): -116.4 dBc(1 kHz,1 VRMS)
    - 总谐波失真 (THD): -130 dBc(1 kHz,1 VRMS)
    - 二阶/三阶谐波失真: -70 dBc/-73 dBc(1 MHz,2 VPP)
    - 输入电压噪声: 9.3 nV/√Hz(f = 100 kHz)
    - 输入失调电压: 100 µV(±500 µV 最大)
    - 共模抑制比 (CMRR): 113 dB
    - 输出电流驱动能力: 40 mA
    - 温度范围: -40°C 至 +125°C


    产品特点和优势




    OPA835 和 OPA2835 具有多项独特的优势:

    - 超低功耗:即使在最严苛的应用环境中,也能保持极低的功耗。
    - 高带宽和高速度:具备56 MHz的带宽和160 V/µs的压摆率,适合高频应用。
    - 高精度和稳定性:具有良好的信噪比(SNR)和总谐波失真(THD),确保了高精度和稳定性的信号传输。
    - 轨到轨输出:允许放大器在其供电电压范围内实现全范围输出,无需外部电路调整。
    - 灵活的增益设置:通过集成的增益设置电阻,可实现多种增益配置。


    应用案例和使用建议




    应用案例:

    - 低功耗信号调理:适合于电池供电设备,如医疗设备、便携式电子设备等。
    - 音频ADC输入缓冲:在音频处理应用中作为前置放大器使用。
    - 便携系统:如便携式医疗设备、手持式测量设备等。

    使用建议:

    - 确保提供适当的电源电压,以维持放大器的最佳性能。
    - 使用滤波电容来减少输入噪声,尤其是在高频率应用中。
    - 在使用过程中,注意散热管理,特别是对于高温环境下的应用。


    兼容性和支持




    OPA835 和 OPA2835 具备广泛的兼容性,可以与多种电子元件和设备无缝对接。德州仪器提供了详尽的技术文档和支持服务,包括开发工具、软件支持和社区资源,帮助用户更好地利用这些产品。


    常见问题与解决方案




    - 问题1: 放大器无法正常工作。
    - 解决方案: 检查电源电压是否在规定的范围内,并确保所有连接正确无误。

    - 问题2: 输出信号失真严重。
    - 解决方案: 检查输入信号的幅度和频率是否在放大器的工作范围内,并适当调整增益设置。

    - 问题3: 温度过高导致性能下降。
    - 解决方案: 确保放大器处于适当的散热环境中,并考虑使用热管或其他散热措施。


    总结和推荐




    OPA835 和 OPA2835 是一款非常适合低功耗、高精度和高频应用的运算放大器。其出色的性能参数、广泛的温度适应能力和丰富的功能使其在多个领域都有出色表现。对于那些需要在电池供电设备或便携式系统中使用高性能运算放大器的应用,OPA835 和 OPA2835 是理想的选择。我们强烈推荐这些产品。

OPA835IRUNR参数

参数
CMRR - 共模抑制比 -
放大器类型 Voltage Feedback
通道数量 1
典型输入噪声电压密度 9.3nV/rtHz@ 5V
电路数 1
Vos - 输入偏置电压 100μV
最大工作供电电压 5.5V
典型压摆率 260V/μs
最小工作供电电压 2.5V
电流 - 输入偏置 200nA
-3db带宽 56MHz
典型供电电流 250μA
典型增益带宽 31MHz
关闭 -
每个通道的输出电流 40mA
输出类型 Rail to Rail
2.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA835IRUNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA835IRUNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA835IRUNR OPA835IRUNR数据手册

OPA835IRUNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.0624
2000+ ¥ 8.832
3000+ ¥ 8.6016
库存: 29000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 9062.4
