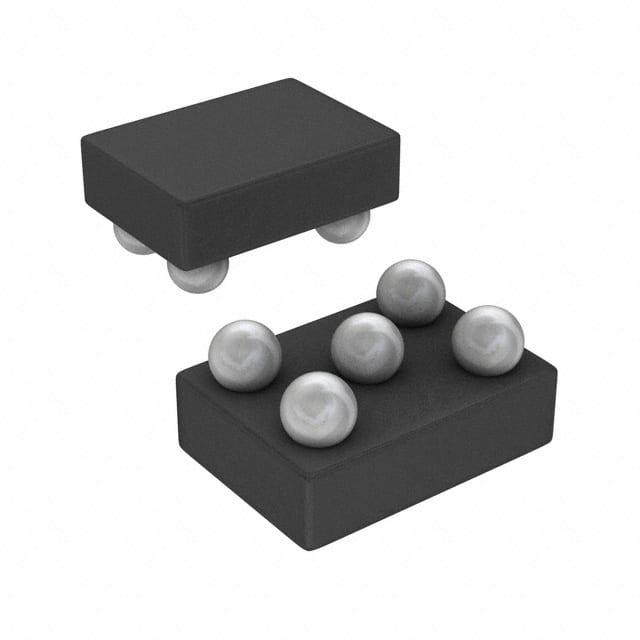

OPA330AIYFFT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 21μA 160mV/μs 55nV/rtHz@ 5.5V 350KHz 关闭 Rail to Rail 5mA 1 1 1.8V ±2.75V,5.5V 8μV 200pA Zero-Drift BGA 贴片安装,黏合安装 1.1mm*1.45mm*400μm
供应商型号: OPA330AIYFFT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA330AIYFFT

OPA330AIYFFT概述


    产品简介


    OPA330系列零漂移运算放大器属于高性能、低功耗运算放大器,适用于各种应用场景,如电池供电设备、温度测量、传感器接口、医疗设备、便携式测试仪器等。这些放大器采用CMOS工艺制造,具备高性价比和低功耗特性,是实现精准信号处理的理想选择。

    技术参数


    - 基本规格:
    - 电压输入范围:–0.3 V 到 (V+) + 0.3 V
    - 电流输入限制:–10 mA 到 10 mA
    - 工作温度范围:–40°C 到 150°C
    - 存储温度范围:–65°C 到 150°C
    - 热特性:
    - 结到环境的热阻(RθJA):对于OPA330 (D/SOIC),RθJA为140.1°C/W;对于OPA2330 (D/SOIC),RθJA为124°C/W;对于OPA4330 (D/SOIC),RθJA为83.8°C/W。
    - 结到板的热阻(RθJB):对于OPA330 (D/SOIC),RθJB为80.6°C/W;对于OPA2330 (D/SOIC),RθJB为64.4°C/W;对于OPA4330 (D/SOIC),RθJB为59.5°C/W。
    - 电气特性:
    - 输入失调电压(VOS):最大50 µV
    - 偏置电流:典型值200 pA
    - 输出电压摆幅:最大输出电压比电源电压低100 mV
    - 获得电源抑制比(PSRR):在–40°C到+125°C范围内为1 µV/V到10 µV/V
    - 开环增益(AOL):最小100 dB

    产品特点和优势


    OPA330系列零漂移运算放大器具备以下显著特点和优势:
    - 低成本高性能:具有出色的性价比,特别适合成本敏感的应用。
    - 低偏置电压:最大偏置电压仅为50 µV,保证了信号处理的高精度。
    - 零温漂:最大温漂率为0.25 µV/°C,确保长期稳定性能。
    - 低噪声:具有非常低的输入噪声,保证信号的纯净度。
    - 低功耗:最大静态电流仅为35 µA,延长了电池寿命。
    - 宽电源电压范围:可以工作在1.8 V到5.5 V的电压范围内。
    - 轨到轨输入和输出:适合多种电路设计需求。

    应用案例和使用建议


    应用案例: 在一个双向电流检测系统中,OPA330被用于检测负载电流的变化,从–1 A到1 A。这个系统通过精密的差分放大电路,将检测到的微弱电流转换成易于测量的电压信号,从110 mV到3.19 V之间变化。这种方法利用了OPA330的高共模抑制比(CMRR)和低噪声特性。
    使用建议:
    - 为了确保最佳性能,尽量避免布局时出现温度梯度,避免不同导体连接时产生热电势。
    - 使用低热电动系数材料,减少外部热源对元件的影响。
    - 保护放大器及其输入电路免受空气流动干扰,例如冷却风扇等。

    兼容性和支持


    兼容性: OPA330系列可以与现有的其他电子元器件无缝集成,适用于单电源或双电源供电系统。在使用时,需要确保电源电压在规定的范围内(1.8 V至5.5 V)。
    支持: Texas Instruments提供详尽的技术文档和支持服务,包括产品样本、在线技术支持和社区论坛。此外,TINA-TI仿真软件可帮助用户快速验证电路设计。

    常见问题与解决方案


    1. 问:如果输入电压超出电源范围怎么办?
    - 答: 可以通过在输入端增加限流电阻来保护放大器。当输入电压超过电源范围时,限流电阻会限制流入/流出输入引脚的电流,避免损坏。
    2. 问:如何减少输入噪声?
    - 答: 可以使用内部低通滤波器来减少输入噪声。滤波器的设计目标是大约8 MHz(-3 dB)的截止频率,从而降低电磁干扰(EMI)对放大器的影响。
    3. 问:在极端环境下如何提高可靠性?
    - 答: 确保封装底部的接地引脚连接到负极电源。这样做有助于增强散热性能,提升可靠性。

    总结和推荐


    综上所述,OPA330系列零漂移运算放大器凭借其卓越的性能和广泛的应用领域,无疑是各类电子产品设计中的优秀选择。其超低的输入失调电压、高共模抑制比、以及低功耗等特性,使其在精密测量和信号处理领域具有显著的优势。无论是在家用电器还是工业控制领域,都能发挥出色的表现。因此,强烈推荐使用这款运算放大器进行设计和开发。

OPA330AIYFFT参数

参数
每个通道的输出电流 5mA
通道数量 1
典型压摆率 160mV/μs
电流 - 输入偏置 200pA
电路数 1
典型输入噪声电压密度 55nV/rtHz@ 5.5V
关闭 关闭
CMRR - 共模抑制比 -
Vos - 输入偏置电压 8μV
输出类型 Rail to Rail
典型供电电流 21μA
典型增益带宽 350KHz
最小工作供电电压 1.8V
-3db带宽 -
放大器类型 Zero-Drift
最大工作供电电压 ±2.75V,5.5V
长*宽*高 1.1mm*1.45mm*400μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA330AIYFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA330AIYFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA330AIYFFT OPA330AIYFFT数据手册

OPA330AIYFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
