OPA2677IRGVT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 18mA(x2 Channels) 2KV/μs 2.6nV/rtHz 220MHz Differential 500mA 2 2 12.6V 800μV 10μA 250MHz Current Feedback QFN 贴片安装,黏合安装 4mm*4mm*900μm
供应商型号: OPA2677IRGVT
供应商: 云汉优选
标准整包数: 1

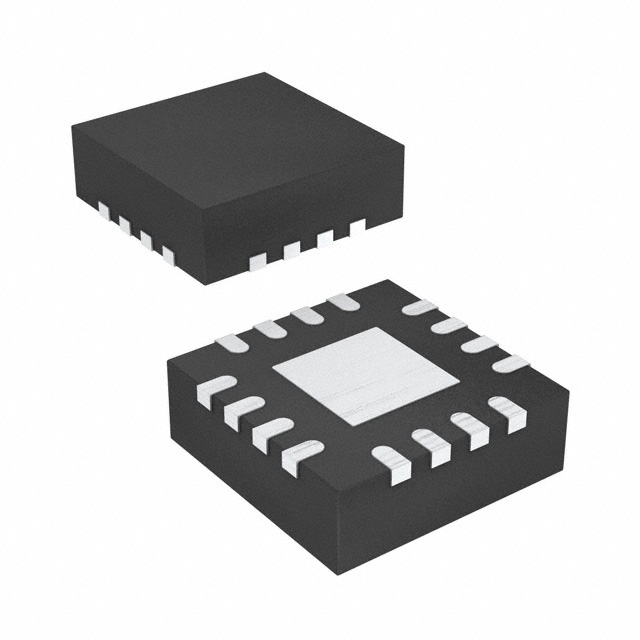

TEXAS INSTRUMENTS 运算放大器 OPA2677IRGVT

OPA2677IRGVT概述


    产品简介


    OPA2677 双路宽带高输出电流运算放大器是一种高性能运算放大器,专为宽频率范围内的应用设计。它具有双通道配置,能够提供高达200MHz的带宽,非常适合各种高带宽需求的应用。主要功能包括高速输出电流、低失真和灵活的工作电压范围。其主要应用领域包括xDSL线路驱动器、电缆调制解调器驱动器、宽带视频线驱动器、仲裁线路驱动器以及电力线调制解调器等。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 频率响应 | +12V 供电时:200MHz (增益 +4);单位增益稳定:220MHz (增益 +1) |
    | 输出电流 | 高输出电流:500mA |
    | 输出电压摆幅 | ±5V |
    | 转换速率 | 高速转换速率:1800V/μs |
    | 静态电流 | 低功耗:18mA |
    | 工作电压 | 灵活的工作范围:单电源+5V至+12V,双电源±2.5V至±6V |

    产品特点和优势


    OPA2677的主要优势包括:
    - 高带宽:能在+12V供电条件下提供200MHz的带宽,适合高速应用。
    - 高输出电流:能提供500mA的输出电流,满足各种高功率需求。
    - 低功耗:静态电流仅为18mA,有助于延长电池寿命和减少发热。
    - 高输出电压摆幅:支持±5V的输出电压摆幅,适应广泛的输出需求。
    - 高速转换速率:高达1800V/μs的转换速率,确保信号不失真。
    - 灵活性:支持多种供电方式,适应不同的应用场景。
    这些特点使OPA2677成为众多高带宽、高功率应用的理想选择,如xDSL线路驱动器和电缆调制解调器等。

    应用案例和使用建议


    应用案例
    xDSL线路驱动器:在DSL线路驱动器应用中,OPA2677能够以极低的失真输出高电流,确保信号的清晰传输。具体来说,当工作在单+12V电源下,OPA2677的最小输出电流大于380mA(+25℃),在峰值上游功率电平下,二阶谐波失真低于-85dBc,三阶谐波失真低于-93dBc。
    宽带视频线驱动器:视频应用中,OPA2677的高输出电流可以驱动多达10个并联的视频负载(15Ω),并且非线性度小于0.1%/0.1°,确保了图像质量的稳定性。
    使用建议
    - 电路设计:在电路设计中应注意保持合理的电阻和电容值,以充分发挥OPA2677的性能。
    - 电源管理:合理设置电源电压,注意电源纹波对性能的影响。
    - 散热措施:由于较高的静态电流,建议采取适当的散热措施,以防止过热。

    兼容性和支持


    OPA2677支持多种封装形式,包括SO-8、QFN-16和HSOP-8(带有散热垫)。这些封装提供了良好的兼容性,可以适用于不同类型的PCB设计。德州仪器(TI)作为制造商提供了详尽的技术支持文档,包括详细的数据手册和应用程序笔记,帮助用户进行开发和集成。

    常见问题与解决方案


    1. 问题:输出电流不足?
    - 解决方案:检查电源电压是否足够高,确保负载电阻值合适,如果需要更高的电流输出,考虑使用并联多个OPA2677。
    2. 问题:输出电压不稳定?
    - 解决方案:检查电源纹波是否过大,确认输出电容是否适当,必要时增加输出滤波电容。
    3. 问题:电源电压过高导致损坏?
    - 解决方案:确保不超过规定的最大电源电压±6.3V,使用稳压器或者限流电路来保护OPA2677。

    总结和推荐


    综上所述,OPA2677是一款高性能、多功能的运算放大器,在高带宽、高输出电流的应用场合表现出色。其丰富的技术规格和广泛的应用范围使其成为许多高端应用的理想选择。我们强烈推荐该产品用于需要高精度、高带宽和高电流输出的场合。对于追求卓越性能和可靠性的用户,OPA2677无疑是一个值得信赖的选择。

OPA2677IRGVT参数

参数
输出类型 Differential
Vos - 输入偏置电压 800μV
电路数 2
典型供电电流 18mA(x2 Channels)
最大工作供电电压 12.6V
关闭 -
典型输入噪声电压密度 2.6nV/rtHz
电流 - 输入偏置 10μA
典型增益带宽 220MHz
-3db带宽 250MHz
放大器类型 Current Feedback
通道数量 2
CMRR - 共模抑制比 -
每个通道的输出电流 500mA
最小工作供电电压 -
典型压摆率 2KV/μs
长*宽*高 4mm*4mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2677IRGVT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2677IRGVT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2677IRGVT OPA2677IRGVT数据手册

OPA2677IRGVT封装设计

查看详情并下载
Symbol
Footprint
3D Model
