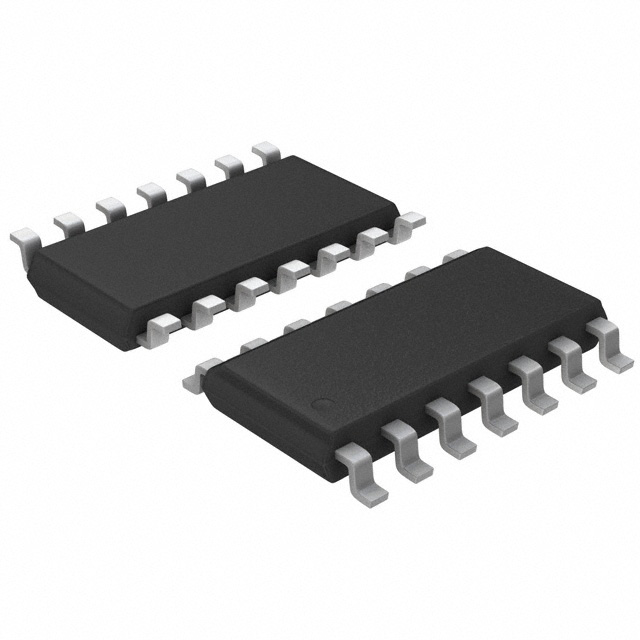

OPA4182IDR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 850μA 10V/μs 5MHz Rail to Rail 65mA 4 4 ±18V,36V 450μV 50pA 3.6MHz Zero-Drift SOIC-14 贴片安装,黏合安装
供应商型号: 14M-OPA4182IDR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA4182IDR

OPA4182IDR概述


    产品简介


    OPA182、OPA2182和OPA4182(统称为OPAx182)是一款高精度运算放大器,具备低噪声、快速稳定时间、零漂移和出色的直流精度等特点。这些运放适用于需要高直流精度和低噪声的应用场合,如电池测试、DC电源供应、交流源、电子负载、数据采集、半导体测试、称重传感器、模拟输入模块及流量传输等。

    技术参数


    技术规格和性能参数
    - 零漂移: 0.003 μV/°C
    - 超低偏置电压: 4 μV(最大)
    - 共模抑制比(CMRR): 168 dB
    - 开环增益: 170 dB
    - 低噪声:
    - 频率为1 kHz时电压噪声密度: 5.7 nV/√Hz
    - 0.1 Hz至10 Hz噪声: 0.12 µVPP
    - 动态性能:
    - 带宽增益积: 5 MHz
    - 转换速率: 10 V/μs
    - 快速稳定时间: 10 V步进后0.01%在1.7 μs内达到
    - 功耗:
    - 每个放大器的静态电流: 0.85 mA
    - 电源电压范围: ±2.25 V 至 ±18 V 或 4.5 V 至 36 V
    工作环境
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    OPAx182系列的特点如下:
    - 零漂移: 提供极高的稳定性,特别适合需要长时间运行和高精度的场景。
    - 低噪声: 特别是对于频率敏感的应用,例如数据采集和精密测量。
    - 快速稳定时间: 适用于高速信号处理和快速响应的应用。
    - 多功能输入架构: 支持多通道系统并防止输入差分电压的大电流冲击,同时提供优秀的电磁干扰(EMI)和射频干扰(RFI)保护。

    应用案例和使用建议


    OPAx182系列广泛应用于多种场景,包括电池测试、DC电源、交流源、电子负载、数据采集、半导体测试、称重传感器、模拟输入模块和流量传输。
    建议使用场景:
    - 在电池测试应用中,OPAx182的高精度和低噪声使其成为理想的解决方案。
    - 在工业控制和自动化系统中,其高动态性能和低噪声确保了准确的数据传输。
    - 在精密测量仪器中,OPAx182的零漂移和低噪声确保了长期稳定的性能。

    兼容性和支持


    OPAx182系列与多种电源电压兼容,并提供广泛的封装选项,包括SOIC、SOT-23和TSSOP等。厂商提供了详细的技术支持,包括在线文档、技术支持热线以及应用指南。

    常见问题与解决方案


    - 问题: 静态电流过高
    - 解决方案: 确认电源电压范围是否符合推荐的范围。检查是否有外部电路影响导致电流增大。

    - 问题: 输出不稳定
    - 解决方案: 检查电源连接是否正确,确认是否有足够大的旁路电容以减小电源波动。此外,确认负载条件是否符合应用要求。

    总结和推荐


    OPAx182系列凭借其卓越的性能和多功能特性,在高精度应用领域具有明显的优势。其低噪声、快速稳定时间和零漂移的特性使其成为数据采集、电池测试、称重传感器和精密测量的理想选择。强烈推荐用于需要高可靠性和精确度的应用场合。

OPA4182IDR参数

参数
电流 - 输入偏置 50pA
放大器类型 Zero-Drift
通道数量 4
关闭 -
-3db带宽 3.6MHz
电路数 4
典型输入噪声电压密度 -
输出类型 Rail to Rail
典型供电电流 850μA
Vos - 输入偏置电压 450μV
最小工作供电电压 -
每个通道的输出电流 65mA
典型压摆率 10V/μs
典型增益带宽 5MHz
CMRR - 共模抑制比 -
最大工作供电电压 ±18V,36V
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA4182IDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4182IDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4182IDR OPA4182IDR数据手册

OPA4182IDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.0034
10+ ¥ 18.822
30+ ¥ 16.5266
100+ ¥ 16.0676
300+ ¥ 15.4525
1000+ ¥ 15.0024
库存: 19
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 21
