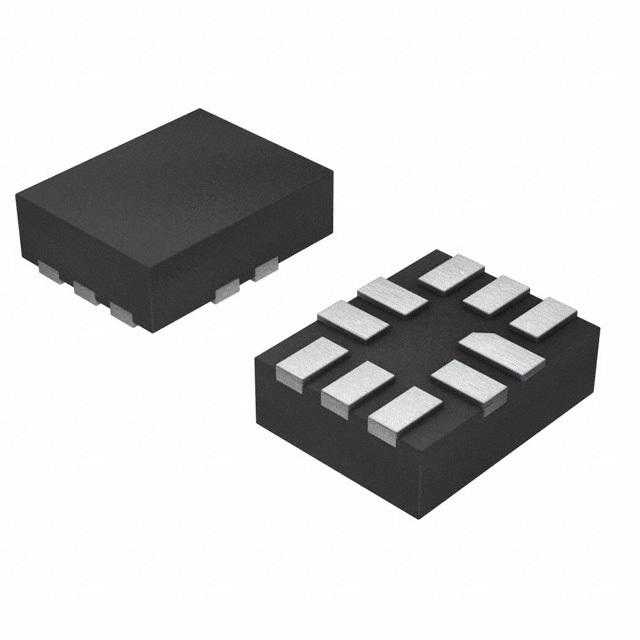

INA212CIRSWR

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 65μA 400mV/μs 4KHz 140dB 1 26V 550nV 28μA UQFN-10 贴片安装
供应商型号: INA212CIRSWR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 仪表放大器 INA212CIRSWR

INA212CIRSWR概述

    INA21x电流检测芯片技术手册

    产品简介


    INA21x系列是德州仪器(Texas Instruments)生产的电流检测放大器(Current-Sense Amplifiers),适用于多种电子设备。这些芯片能够输出电压,实现高侧或低侧的单向或双向电流检测。通过检测分流电阻上的压降来测量电流,适合应用于过流保护、系统优化的精密电流测量以及闭环反馈电路。

    技术参数


    - 工作电压范围:2.7 V至26 V
    - 供电电流:最大100 μA
    - 增益选项:200 V/V、500 V/V、1000 V/V、50 V/V、100 V/V、75 V/V
    - 精度:最大±0.5%(版本C);最大±1%(版本A和B)
    - 失调电压:±35 μV(版本C)
    - 热漂移:最大0.5 μV/°C
    - 最大负载阻抗:13.3 kΩ
    - 外壳类型:SC70和薄型UQFN封装

    产品特点和优势


    INA21x系列芯片具备以下独特功能和优势:
    - 宽共模电压范围:-0.3 V到26 V,适应广泛的应用场景。
    - 低失调电压:保证最高10 mV的分流压降,实现更精确的电流测量。
    - 高精度:版本C的最大增益误差仅为±0.5%,确保极高的测量准确性。
    - 宽温度范围:在-40°C到+125°C的环境中仍能正常工作。
    - 灵活的增益选项:提供多个增益设置,方便根据具体应用需求选择合适的增益。

    应用案例和使用建议


    INA21x系列电流检测放大器适用于各种应用场景,例如笔记本电脑、手机、通信设备、电源管理及电池充电器等。具体应用案例包括:
    - 笔记本电脑和手机:用于过流保护和电流监测,提升设备安全性。
    - 电信设备:在高功率应用中用于监控电流变化,以确保系统的稳定运行。
    - 电源管理系统:通过实时监测电流来优化系统效率,减少能量损耗。
    使用建议:
    - 在应用中合理选择增益值,以获得最佳测量精度。
    - 注意散热设计,确保在高温环境下也能稳定运行。
    - 配合适当的外部电阻网络,确保系统的整体性能达到最优。

    兼容性和支持


    INA21x系列芯片支持广泛的供电电压范围和温度范围,同时提供SC70和薄型UQFN两种封装形式,确保与不同类型的电子设备兼容。德州仪器提供了详尽的技术文档和支持服务,包括工具软件、社区资源和文档更新通知,帮助用户更好地理解和使用这款芯片。

    常见问题与解决方案


    1. 如何提高测量精度?
    - 确保选用合适的增益设置,并优化外部电阻网络的设计,减少误差。
    2. 芯片在高温下的稳定性如何?
    - 版本C具有极低的温漂(0.5 μV/°C),确保在宽温度范围内保持较高的测量精度。
    3. 遇到过流报警怎么办?
    - 检查电路中的电流值是否超出预设的安全范围,调整保护电路的阈值。

    总结和推荐


    INA21x系列电流检测芯片在精度、稳定性及适用范围方面表现出色,特别适合于需要高精度电流测量的应用场合。对于需要进行电流监测和保护的各类电子产品而言,这款芯片无疑是理想的选择。强烈推荐在笔记本电脑、手机、通信设备等领域使用INA21x系列电流检测芯片,以提升整体系统性能和可靠性。

INA212CIRSWR参数

参数
最小工作供电电压 -
电流 - 输入偏置 28μA
Vos - 输入偏置电压 550nV
典型增益带宽 4KHz
最大工作供电电压 26V
CMRR - 共模抑制比 140dB
典型供电电流 65μA
-3db带宽 -
通道数量 1
每个通道的输出电流 -
典型压摆率 400mV/μs
1.85mm(Max)
1.45mm(Max)
500μm(Max)
通用封装 UQFN-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

INA212CIRSWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA212CIRSWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS INA212CIRSWR INA212CIRSWR数据手册

INA212CIRSWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.1978
2000+ ¥ 3.1165
3000+ ¥ 3.0352
库存: 29000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3197.8
