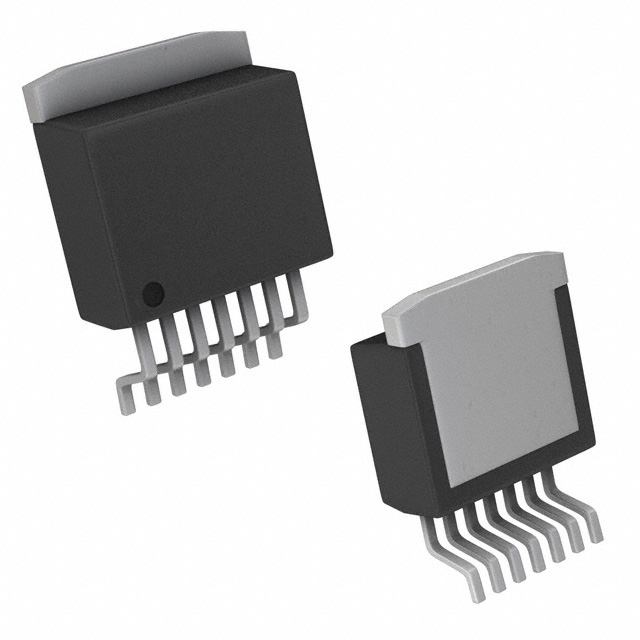

OPA547F/500G3

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 10mA 6V/μs 90nV/rtHz 1MHz 关闭 750mA 1 1 ±30V,60V 1mV 100nA General Purpose DDPAK-7,TO-263 贴片安装,黏合安装 10.1mm*8.89mm*4.44mm
供应商型号: 296-50375-1-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA547F/500G3

OPA547F/500G3概述


    产品简介


    OPA547 高压大电流运算放大器
    OPA547 是一款低成本、高压/大电流运算放大器,专为驱动多种负载而设计。它采用激光修调的单片集成技术,提供了出色的低电平信号精度和高输出电压电流能力。OPA547 既可应用于单电源供电,也可用于双电源供电,具有高度的设计灵活性。在单电源供电时,输入共模范围可以延伸至接地以下。

    技术参数


    - 供电范围:
    - 单电源:+8V 至 +60V
    - 双电源:±4V 至 ±30V
    - 输出电流:连续输出电流可达 500mA
    - 输出电压摆动范围:宽广的输出电压摆动范围
    - 全面保护:
    - 热关断
    - 可调节的电流限制
    - 输出禁用控制
    - 热关断指示器
    - 高速率:增益带宽积 1 MHz,摆率 6V/µs
    - 静态电流:低静态电流
    - 封装类型:
    - 7引脚直插式TO-220(带散热片)
    - 7引脚DDPAK表面贴装塑料功率封装

    产品特点和优势


    OPA547 运算放大器的最大特点是能够提供精确且可调的电流限制。相比于传统的通过输出电流路径串入电阻来实现电流限制的设计,OPA547 采用间接感测负载的方法,使得电流限制可以通过一个 0 至 150µA 的控制信号进行调整。这使得用户能够根据需要灵活设定电流限制值,从 0mA 到 750mA。此外,OPA547 具备热关断保护功能,可以在过载或温度过高时自动关闭输出,保护电路不受损害。

    应用案例和使用建议


    应用案例:
    - 阀门、执行器驱动
    - 同步器、伺服驱动
    - 电源供应
    - 测试设备
    - 转换器激励
    - 音频放大器
    使用建议:
    1. 为了提高稳定性,建议使用低阻抗电容对电源端口进行旁路。例如,建议使用陶瓷电容器和钽电容器并联的方式。
    2. 选择合适的电阻值以调整电流限制。对于不同的应用需求,可以通过调整电阻值来获得不同的电流限制。如需将电流限制设置为特定值(例如 375mA),可使用 31.6kΩ 的电阻连接到 ILIM 引脚。
    3. 使用低串扰电阻和电容组合以降低电磁干扰。例如,0.1µF 和 10µF 的电容可以分别直接连接到封装的电源引脚。

    兼容性和支持


    OPA547 与市场上大多数标准电源电压兼容,可以在单电源(+8V 至 +60V)或双电源(±4V 至 ±30V)下运行。此外,供应商提供详尽的技术文档和支持,包括详细的测试报告和应用指南。这些资源可以帮助工程师更好地理解并使用这款运算放大器。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不足 | 检查供电电压是否达到最小要求,尝试增加输入信号强度或降低负载电阻。 |
    | 静态电流异常高 | 检查电路连接是否正确,确认所有引脚接收到正确的信号。 |
    | 热关断频繁触发 | 检查散热措施是否足够,确保电源和负载条件没有超出规定的安全操作区域。 |

    总结和推荐


    综上所述,OPA547 高压大电流运算放大器以其独特的性能和广泛应用范围成为众多设计者的理想选择。它不仅具备强大的电流限制和热保护功能,还具有广泛的工作温度范围,适用于多种恶劣环境下的工业应用。因此,无论是从技术性能还是成本效益的角度来看,OPA547 都是一款值得推荐的优秀产品。

OPA547F/500G3参数

参数
输出类型 -
电路数 1
通道数量 1
Vos - 输入偏置电压 1mV
CMRR - 共模抑制比 -
典型供电电流 10mA
最大工作供电电压 ±30V,60V
关闭 关闭
典型压摆率 6V/μs
最小工作供电电压 -
放大器类型 General Purpose
典型增益带宽 1MHz
电流 - 输入偏置 100nA
每个通道的输出电流 750mA
-3db带宽 -
典型输入噪声电压密度 90nV/rtHz
长*宽*高 10.1mm*8.89mm*4.44mm
通用封装 DDPAK-7,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
