首页  >  产品百科  >  OPA228PA

OPA228PA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 低噪声,精密运算放大器, 单通道, PDIP封装, 双电源, 通孔安装, 8引脚
供应商型号: OPA228PA
供应商: 国内现货
标准整包数: 250

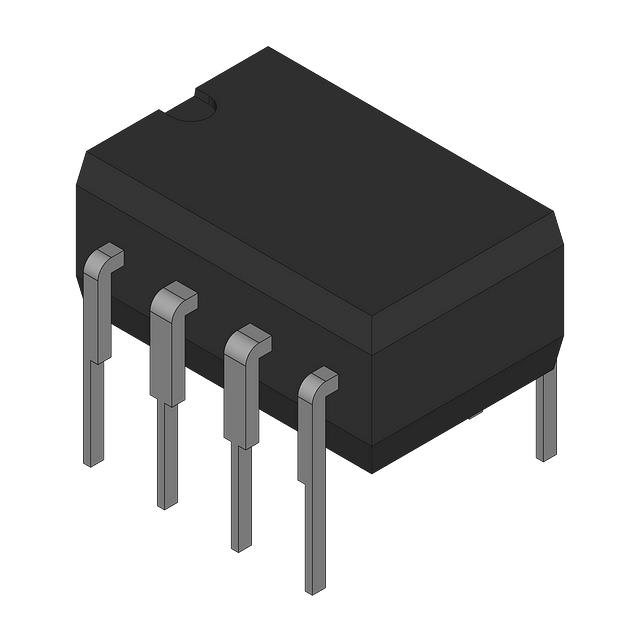

TEXAS INSTRUMENTS 运算放大器 OPA228PA

OPA228PA概述

    高精度低噪声运算放大器:OPAx22x系列综述

    1. 产品简介


    OPAx22x系列运放(如OPA227、OPA228等)集成了低噪声、宽频带及高精度的特点,是同时需要交流和精密直流性能的应用的理想选择。这些运放广泛应用于数据采集系统、电信设备、地质分析、振动分析、光谱分析及专业音频设备等领域。

    2. 技术参数


    - 频率响应:
    - 增益带宽积(GBW):OPA227为8 MHz;OPA228为33 MHz。
    - 斜率(SR):OPA227为2.3 V/µs;OPA228为10 V/µs。

    - 噪声特性:
    - 输入电压噪声密度(10 Hz时):3 nV/√Hz。
    - 输出电流噪声密度(1 kHz时):0.4 pA/√Hz。

    - 电源特性:
    - 供电范围:±2.5 V至±18 V。
    - 休眠电流(每运放):在±5 V供电条件下,通常小于3.8 mA。

    - 热特性:
    - 结点到环境的热阻(RθJA):
    - OPA227U/UA:110.1°C/W。
    - OPA228U/UA:101.9°C/W。

    - 电气特性:
    - 输入偏置电流(IB):最大值为10 nA。
    - 输入失调电压(VOS):最大值为75 µV。
    - 开环增益(AOL):最小值为132 dB。
    - 共模抑制比(CMRR):138 dB。

    3. 产品特点和优势


    - 低噪声:OPAx22x系列具有极低的输入电压噪声和电流噪声,适用于需要高精度信号处理的场合。
    - 宽频带:提供高达33 MHz的带宽,适合高速数据采集。
    - 高精度:输入失调电压仅75 µV,共模抑制比高达138 dB,确保了在复杂信号环境下的稳定性和准确性。
    - 低功耗:在±5 V供电情况下,休眠电流仅为3.8 mA,非常适合便携式设备。
    - 易用性:单个、双通道及四通道版本可供选择,标准的引脚配置便于替换和升级。

    4. 应用案例和使用建议


    - 地质分析:在地震监测和勘探中,对低频信号的采集要求极高。OPAx22x可以提供稳定的高频响应,确保信号处理的精确度。
    - 数据采集:在工业控制和测量系统中,OPAx22x可以作为模拟信号前端的调理电路,实现高精度的数据采集。
    - 专业音频设备:利用其高共模抑制比,OPAx22x系列特别适合用于音频放大器的设计,确保在存在大量共模噪声的环境下仍能提供高质量的声音。
    使用建议:
    - 确保电源电压在规定的范围内,避免过压或欠压导致的不稳定。
    - 在高湿度或极端温度环境下使用时,建议采取额外的保护措施,以防止腐蚀或性能下降。

    5. 兼容性和支持


    - 封装选项:OPAx22x系列提供多种封装选项,包括PDIP、SOIC和SO-14,适用于不同类型的PCB设计。
    - 技术支持:德州仪器(Texas Instruments)提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - 问题1:输出信号出现异常噪音。
    - 解决方案:检查电源电压是否稳定,重新校准运放。
    - 问题2:在高频应用中,增益不足。
    - 解决方案:增加运放的供电电压或考虑更高增益带宽的产品型号。

    7. 总结和推荐


    OPAx22x系列运放凭借其卓越的低噪声、宽频带、高精度等特点,在多个领域都有着出色的表现。无论是在专业音频设备还是精密的数据采集系统中,都是理想的选择。鉴于其良好的热稳定性、低功耗和广泛的兼容性,我们强烈推荐使用该系列产品。

OPA228PA参数

参数
典型输入噪声电压密度 3.5nV/rtHz
最小工作供电电压 -
CMRR - 共模抑制比 -
电路数 1
典型供电电流 3.7mA
典型增益带宽 33MHz
输出类型 -
电流 - 输入偏置 2.5nA
典型压摆率 11V/μs
-3db带宽 -
放大器类型 General Purpose
关闭 关闭
通道数量 1
最大工作供电电压 ±18V
Vos - 输入偏置电压 10μV
每个通道的输出电流 45mA
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA228PA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA228PA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA228PA OPA228PA数据手册

OPA228PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 28.379
500+ ¥ 27.6575
750+ ¥ 26.936
库存: 1000
起订量: 250 增量: 50
交货地:
最小起订量为:250
合计: ¥ 7094.75
直接购买
加入购物车
