OPA2211AIDDA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 Texas Instruments 运算放大器 SO PowerPAD封装, 8引脚, 46MHz增益带宽积, 36 V单电源电压
供应商型号: OPA2211AIDDA
供应商: 国内现货
标准整包数: 1000

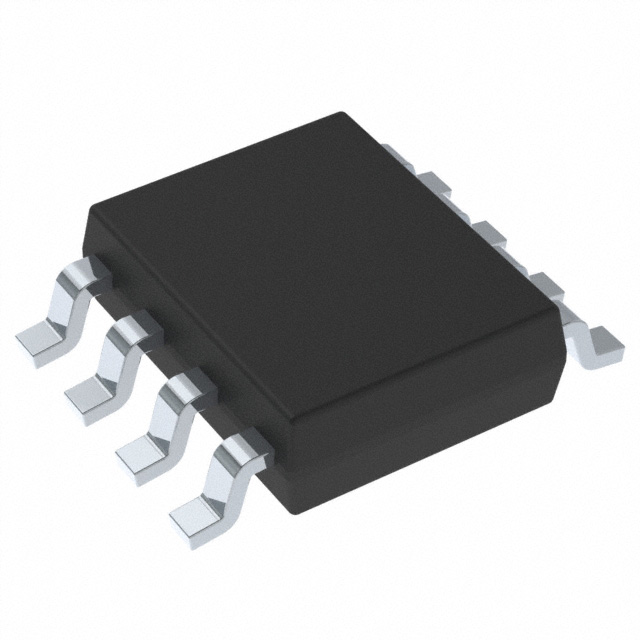

TEXAS INSTRUMENTS 运算放大器 OPA2211AIDDA

OPA2211AIDDA概述

    OPA211, OPA2211 高精度运算放大器技术手册

    产品简介


    产品类型:OPA211 和 OPA2211 是由德州仪器(Texas Instruments)生产的高精度运算放大器。这些放大器具有极低噪声密度、低功耗和高精度的特点,广泛应用于医疗设备、测试设备、数据采集系统等领域。
    主要功能:
    - 低电压噪声:在 1 kHz 下为 1.1 nV/√Hz
    - 极低输入电压噪声:80 nVPP(0.1 到 10 Hz)
    - 总谐波失真加噪声:-136 dB(增益 G=1,频率 f=1 kHz)
    - 低功耗:每个通道典型值为 3.6 mA
    - 宽供电范围:±2.25 V 至 ±18 V,4.5 V 至 36 V
    - 铁轨到铁轨输出
    - 最大输出电流:30 mA
    应用领域:
    - 超声波扫描仪
    - 半导体测试
    - X 射线系统
    - 实验室和现场仪表
    - 数据采集系统(DAQ)
    - 雷达
    - 无线通信测试
    - 地震数据采集
    - 直流电源、交流源、电子负载
    - 功率分析仪
    - 源测量单元(SMU)

    技术参数


    | 参数 | 值 |

    | 电压噪声密度(nV/√Hz) | 1.1 |
    | 输入偏置电流 | ±175 nA |
    | 输入失调电压(μV) | ±125 |
    | 输出电流 | 30 mA |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装形式 | SON-8 (3 mm × 3 mm), VSSOP-8, SOIC-8 |

    产品特点和优势


    - 低电压噪声:1.1 nV/√Hz(1 kHz),适合高精度信号处理应用。
    - 低功耗:每个通道仅需 3.6 mA,适用于便携式设备。
    - 宽供电范围:支持 ±2.25 V 至 ±18 V 或 4.5 V 至 36 V 的供电电压,适应不同应用场景。
    - 高性能:拥有高增益带宽积(80 MHz @ G=100),适用于高频信号处理。
    - 铁轨到铁轨输出:提高动态范围和可靠性。
    - 封装多样性:提供多种封装选项,便于集成和设计灵活性。

    应用案例和使用建议


    应用案例:
    - 在超声波扫描仪中作为前置放大器,由于其低噪声和高精度特性,确保图像质量。
    - 在数据采集系统中驱动高精度 ADC,提升整体系统性能。
    使用建议:
    - 在 PCB 布局时,保持短且直接的走线路径以减少干扰。
    - 使用大面积接地平面以提高散热效率和降低噪声。
    - 考虑温度影响,确保工作环境温度在 -40°C 至 +125°C 范围内。

    兼容性和支持


    兼容性:
    - 可与其他高性能电子元器件和设备配合使用,具有广泛的接口兼容性。
    - 支持单电源和双电源供电模式,方便灵活配置。
    支持和维护:
    - 德州仪器提供详尽的技术文档和支持资源,包括详细的电气特性表和热管理指南。
    - 客户可通过官方网站获得最新的技术文档和更新通知。

    常见问题与解决方案


    常见问题:
    - Q: 运算放大器输出不稳定,可能的原因是什么?
    - A: 请检查电源电压是否在推荐范围内,以及是否有足够的去耦电容。

    - Q: 运算放大器输出噪声较大,该如何处理?
    - A: 确保 PCB 布局合理,减少干扰源,并考虑增加外部滤波器。

    总结和推荐


    综上所述,OPA211 和 OPA2211 运算放大器凭借其低噪声、高精度、宽工作温度范围和多种封装选择,在各种高要求应用场景中表现出色。其广泛的应用场景和出色的性能指标使其成为市场上极具竞争力的产品。因此,我们强烈推荐使用这款高性能运算放大器来满足您的精密信号处理需求。

OPA2211AIDDA参数

参数
输出类型 Rail to Rail
典型压摆率 27V/μs
典型供电电流 3.6mA(x2 Channels)
典型输入噪声电压密度 2nV/rtHz@ ±18V
放大器类型 General Purpose
关闭 关闭
CMRR - 共模抑制比 -
电流 - 输入偏置 60nA
每个通道的输出电流 45mA
-3db带宽 -
通道数量 2
典型增益带宽 80MHz
电路数 2
最小工作供电电压 -
Vos - 输入偏置电压 30μV
最大工作供电电压 ±18V,36V
5mm(Max)
4mm(Max)
1.7mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA2211AIDDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2211AIDDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2211AIDDA OPA2211AIDDA数据手册

OPA2211AIDDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 64.3336
2000+ ¥ 62.698
3000+ ¥ 61.0624
库存: 37000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 64333.6
