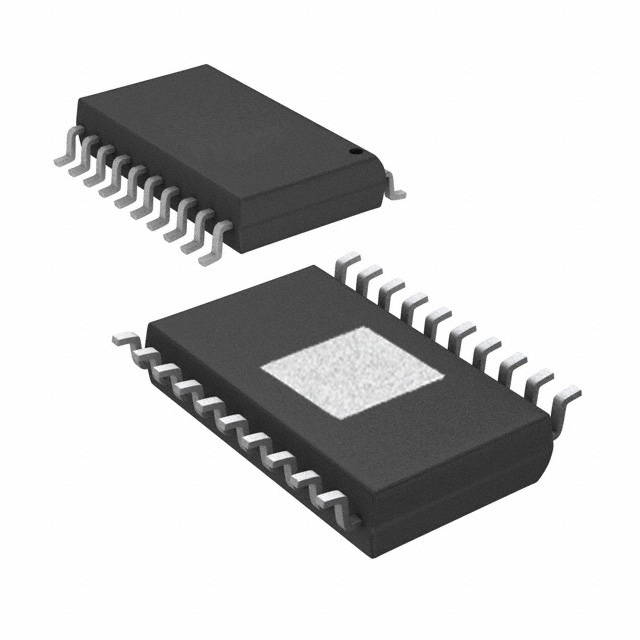

TPA1517DWP

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.1%@ 8Ω @ 1W 2-Channel (Stereo) 9.5V 6*2 @ 4Ω 18V 8Ω AB 类 HSOIC-20 贴片安装 12.82mm(长度)*7.52mm(宽度)
供应商型号: TPA1517DWP
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 TPA1517DWP

TPA1517DWP概述


    产品简介


    TPA1517是一款立体声音频功率放大器,集成了两个相同的放大器,每个通道都能在4Ω负载下提供高达6W的连续平均输出功率(THD+N为10%)或5W的输出功率(THD+N为1%)。其关键特点是固定增益20dB,拥有热保护功能,并且提供了表面贴装的封装选项,便于自动化组装和节省空间。

    技术参数


    - 电源电压范围: 9.5V - 18V
    - 连续总功耗:
    - DWP封装:2.94W(TA ≤ 25°C),1.88W(TA = 70°C),1.53W(TA = 85°C)
    - NE封装:2.85W(TA ≤ 25°C),1.82W(TA = 70°C),1.48W(TA = 85°C)
    - 最大供应电流 (ICC): 80mA(12V供电时)
    - 直流输出电压 (VO(DC)): 约为VCC/2(9.5V < VCC < 18V)
    - 输入电压 (VI): 最大22V
    - 输出功率 (PO):
    - THD = 0.2%时:4.5W
    - THD < 10%时:6W
    - 信号噪声比 (SNR): 84dB
    - 总谐波失真 (THD): PO = 1W时,0.1%
    - 非重复峰值输出电流 (IO(SM)): 4A
    - 重复峰值输出电流 (IO(RM)): 2.5A
    - 低频滚降: 45Hz(3dB)
    - 高频滚降: 20kHz(1dB)
    - 增益: 18.5 - 21dB
    - 信道分离度: -58dB
    - 输入阻抗 (ZI): 60kΩ
    - 噪声输出电压 (Vn): RS=10kΩ,0.07mV(rms)(M/SB = On)

    产品特点和优势


    TPA1517的优势包括:
    - 高功率输出: 每通道6W,适合驱动高保真音响系统。
    - 固定增益: 增益为20dB,确保音频质量稳定。
    - 热保护功能: 在过热时自动保护电路,延长使用寿命。
    - 表面贴装封装: 采用DWP(20-pin Surface Mount)和NE(20-pin Dip)两种封装,便于电路板设计。
    - 静音和待机模式: 通过M/SB引脚控制,适用于电池供电设备。

    应用案例和使用建议


    TPA1517广泛应用于家庭影院系统、汽车音响、便携式音频设备等。对于设计师而言,选择合适的电容很重要,以避免泄漏电流和ESR的影响。建议在应用中:
    - 使用低ESR的输出耦合电容,以保证输出功率和音质。
    - 在输入端和SVRR电容上选择低泄漏电流的电容器。
    - 根据应用需求选择合适的温度范围,如-40°C到85°C。

    兼容性和支持


    TPA1517具有良好的兼容性,适用于多种电路板设计。TI提供了丰富的文档和支持资源,包括详细的电路图和软件工具,帮助用户轻松集成到项目中。此外,TI还提供了长期的技术支持和产品更新。

    常见问题与解决方案


    1. 问题: 输出功率不足
    - 解决方法: 检查电源电压是否达到最低要求,确保电容选型正确。

    2. 问题: 输出有噪声
    - 解决方法: 确认输入信号无直流偏移,并检查输入电容值。
    3. 问题: 无法正常工作
    - 解决方法: 确认所有连接正确无误,参考数据手册进行调试。

    总结和推荐


    综上所述,TPA1517是一款性能卓越的立体声音频功率放大器,具备高功率输出、固定的增益和出色的热保护功能,非常适合各种高要求的音频应用。其灵活的封装选择和丰富的产品文档支持使其成为市场上极具竞争力的产品。强烈推荐使用此产品,特别是对音质有高要求的应用场合。

TPA1517DWP参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 18V
最小工作供电电压 9.5V
THD + 噪声 0.1%@ 8Ω @ 1W
输出类型 2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 6*2 @ 4Ω
长*宽*高 12.82mm(长度)*7.52mm(宽度)
通用封装 HSOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 管装
