OPA2541SM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 40mA(x2 Channels) 8V/μs 1.6MHz 关闭 7A 2 2 ±40V 1mV 15pA General Purpose TO-3-8 通孔安装
供应商型号: OPA2541SM
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2541SM

OPA2541SM概述

    OPA2541 双路高功率运算放大器技术手册

    产品简介

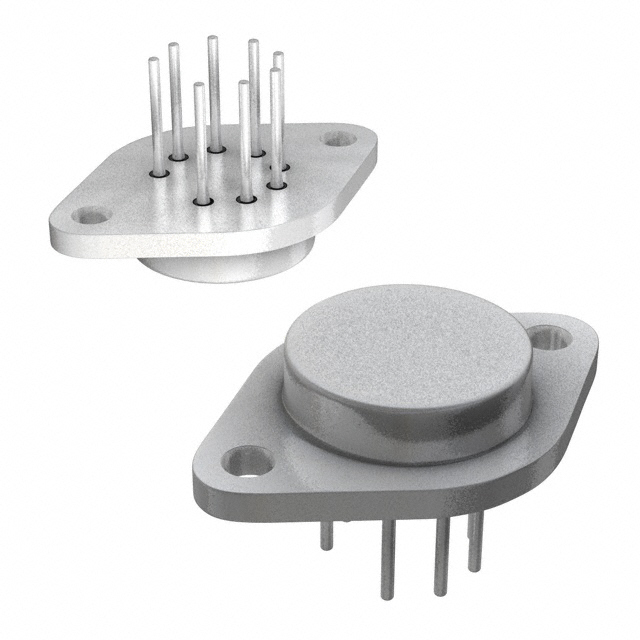

    OPA2541 是一款双路高功率运算放大器,可在高达 ±40V 的电源电压下工作,连续输出电流可达 5A。单个封装内包含两个单片式功率放大器,提供了无与伦比的功能密度。其标准的 8 引脚 TO-3 封装与内部电路完全隔离,允许直接安装在散热器上,无需绝缘材料,从而提高热性能。
    主要功能:
    - 输出电流可达 5A
    - 电源电压范围 ±40V
    - FET 输入
    - 电气隔离外壳
    应用领域:
    - 电机驱动
    - 伺服放大器
    - Synchro/Resolver 激励
    - 励磁线圈驱动器
    - 桥式放大器
    - 程控电源
    - 音频放大器

    技术参数


    以下是根据技术手册整理的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入偏置电压 | ±2 | 5 | ±10 | mV |
    | 输入失调电流 | ±5 ±30 | pA |
    | 输入阻抗(直流) | 1 1012Ω
    | 增益带宽积 1.6 MHz |
    | 输出电流 | 5 7 | A |
    | 斜率 | 6 | 8 V/µs |
    | 功耗 | 125 W |

    产品特点和优势


    - 高输出电流:最大输出电流可达 5A,适合大功率应用。
    - 宽电压范围:可承受高达 ±40V 的电源电压,适应性强。
    - 电气隔离外壳:不需要绝缘材料,简化安装,提高热性能。
    - 优异的输入阻抗:输入阻抗高,降低信号失真。

    应用案例和使用建议


    OPA2541 在多个领域都有广泛应用,如电机驱动、伺服放大器等。以下是几种典型的应用场景:
    - 电机驱动:适用于需要大功率输出的电机控制,确保稳定的驱动电流。
    - 桥式放大器:可用于桥式放大器设计,实现高效能信号处理。
    - 音频放大器:提供高质量音频信号放大,确保音质稳定。
    使用建议:
    - 确保电源电压不超过 ±40V。
    - 安装时需注意散热,提供适当的散热措施以保持安全的工作温度。
    - 使用滤波电容进行有效的电源旁路,避免信号失真和不稳定性。

    兼容性和支持


    OPA2541 适用于多种不同的应用场景,可以与各种功率器件和传感器配合使用。此外,制造商提供了详细的安装和操作指南,确保用户能够正确使用该产品。详细的产品规格和使用指南请参考制造商提供的文档。

    常见问题与解决方案


    问题1:如何确定合适的散热措施?
    - 解答:需计算所需的热阻,并提供足够的散热器以确保散热效果。具体方法参见应用笔记 AN-83。
    问题2:如何防止输出过流保护失效?
    - 解答:内部电流限制通常不足以提供短路保护,需在输出端添加保护电路,例如钳位二极管。

    总结和推荐


    OPA2541 双路高功率运算放大器凭借其高输出电流、宽电压范围及优良的热性能,成为许多高功率应用的理想选择。虽然内部电流限制可能无法提供足够的短路保护,但通过合理的外部保护电路和散热措施,该产品能够在各类工业和商业环境中发挥出色表现。因此,我们强烈推荐使用该产品。

OPA2541SM参数

参数
Vos - 输入偏置电压 1mV
典型供电电流 40mA(x2 Channels)
电流 - 输入偏置 15pA
输出类型 -
-3db带宽 -
电路数 2
最大工作供电电压 ±40V
最小工作供电电压 -
关闭 关闭
典型增益带宽 1.6MHz
典型输入噪声电压密度 -
通道数量 2
CMRR - 共模抑制比 -
典型压摆率 8V/μs
放大器类型 General Purpose
每个通道的输出电流 7A
39.37mm(Max)
25.91mm(Max)
7.62mm(Max)
通用封装 TO-3-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

OPA2541SM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2541SM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2541SM OPA2541SM数据手册

OPA2541SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3239.631
2000+ ¥ 3157.2675
3000+ ¥ 3074.904
库存: 4000
起订量: 1000 增量: 18
交货地:
最小起订量为:1000
合计: ¥ 3239631
