LM2903ITL/NOPB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 500μA 700ns Open Collector,Rail to Rail 2 2V 36V 7mV@ 30V 250nA@ 5V 通用 DSBGA-8 贴片安装,黏合安装 1.51mm*1.51mm*360μm
供应商型号: LM2903ITL/NOPB
供应商: 国内现货
标准整包数: 1000

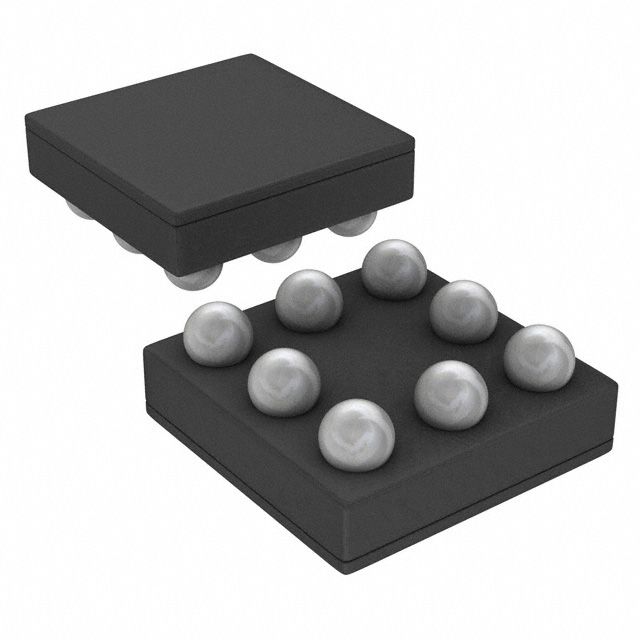

TEXAS INSTRUMENTS 比较器 LM2903ITL/NOPB

LM2903ITL/NOPB概述


    产品简介


    LM193-N、LM2903-N、LM293-N和LM393-N系列是来自德州仪器(Texas Instruments)的双路比较器。这些比较器具有低功耗、低失调电压的特点,特别设计用于在广泛的电压范围内操作,不论是单电源还是分立电源。这类芯片广泛应用于限值比较器、模拟到数字转换器、脉冲发生器、方波和时延生成器、宽范围电压控制振荡器、MOS时钟定时器以及多谐振荡器等领域。此外,它们也适用于高电压数字逻辑门接口,且特别适合电池供电的应用场合。

    技术参数


    | 参数 | 规格 |

    | 供电电压 | 单电源:2.0V 至 36V
    分立电源:±1.0V 至 ±18V |
    | 工作电流 | 0.4 mA |
    | 输入偏置电流 | 25 nA |
    | 输入失调电压 | 最大 2.0 mV |
    | 共模输入电压范围 | 包含地 |
    | 差分输入电压范围 | 等于电源电压 |
    | 输出饱和电压 | 250 mV (4 mA) |
    | 输出兼容性 | TTL、DTL、ECL、MOS 和 CMOS 逻辑系统 |

    产品特点和优势


    - 高精度比较器:这些比较器提供了极低的失调电压,保证了高度精确的比较结果。
    - 低电压漂移:低电压漂移特性使其能在温度变化下保持稳定性能。
    - 单一电源工作能力:能够在单个电源下工作,降低了对外部组件的需求,简化了设计。
    - 宽广的工作温度范围:适用于各种工业环境下的不同应用。
    - 紧凑封装:提供多种封装选择,如DSBGA,满足不同的设计需求。

    应用案例和使用建议


    这些比较器广泛应用于多个领域,例如工业自动化控制系统中的传感器信号处理、安全监控系统中的信号检测等。在使用过程中,应确保电源电压符合规定,特别是在低电压情况下要特别注意。对于更复杂的应用场景,如需要同时处理多个信号源,建议使用多通道版本以提高系统的集成度和可靠性。

    兼容性和支持


    - 兼容性:这些比较器可以与所有类型的逻辑系统直接接口,包括TTL、DTL、ECL、MOS和CMOS逻辑系统。
    - 技术支持:德州仪器提供详尽的技术文档和支持,帮助用户快速理解和应用这些芯片。

    常见问题与解决方案


    1. 问题:芯片在高温度下工作不稳定
    - 解决方案:查阅相关文档确认最高工作温度,如果需要在高温环境下工作,则考虑外部散热措施或选用特殊温度等级的产品。
    2. 问题:电源电压不稳定导致输出异常
    - 解决方案:检查电源稳定性,使用稳压电源并确保所有连接点牢固可靠。
    3. 问题:电路响应速度较慢
    - 解决方案:根据具体应用要求调整输入信号幅度,同时注意检查信号路径上是否存在过多的电容负载影响响应时间。

    总结和推荐


    综上所述,LM193-N、LM2903-N、LM293-N和LM393-N系列比较器以其高精度、低功耗、宽泛的工作条件和出色的性价比,在众多应用场景中表现出色。对于需要高性能、多功能比较器的设计工程师来说,这些芯片是一个值得推荐的选择。它们不仅能满足基本的功能需求,还能在复杂环境中保持良好的性能稳定性。

LM2903ITL/NOPB参数

参数
响应时间 700ns
Vos - 输入偏置电压 7mV@ 30V
电流 - 输入偏置 250nA@ 5V
通道数量 2
典型供电电流 500μA
输出类型 Open Collector,Rail to Rail
最小工作供电电压 2V
每个通道的输出电流 -
最大工作供电电压 36V
比较器类型 通用
长*宽*高 1.51mm*1.51mm*360μm
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2903ITL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2903ITL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM2903ITL/NOPB LM2903ITL/NOPB数据手册

LM2903ITL/NOPB封装设计

查看详情并下载
Symbol
Footprint

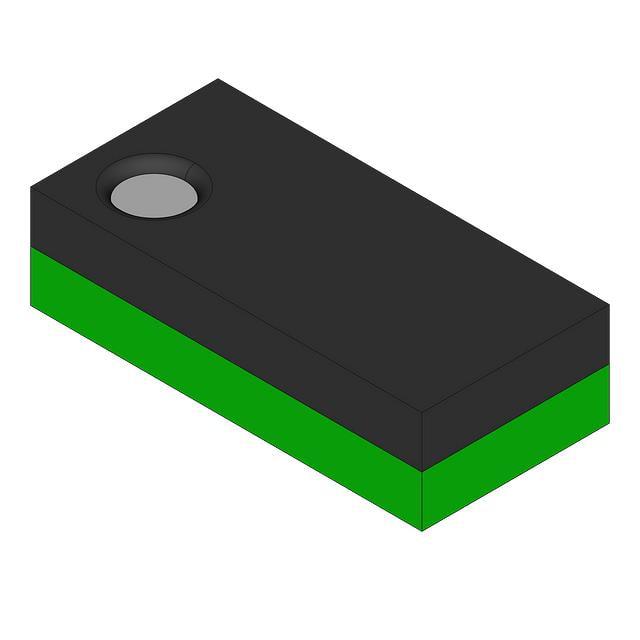

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.4338
2000+ ¥ 3.3465
3000+ ¥ 3.2592
库存: 11000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 3433.8
直接购买
加入购物车
