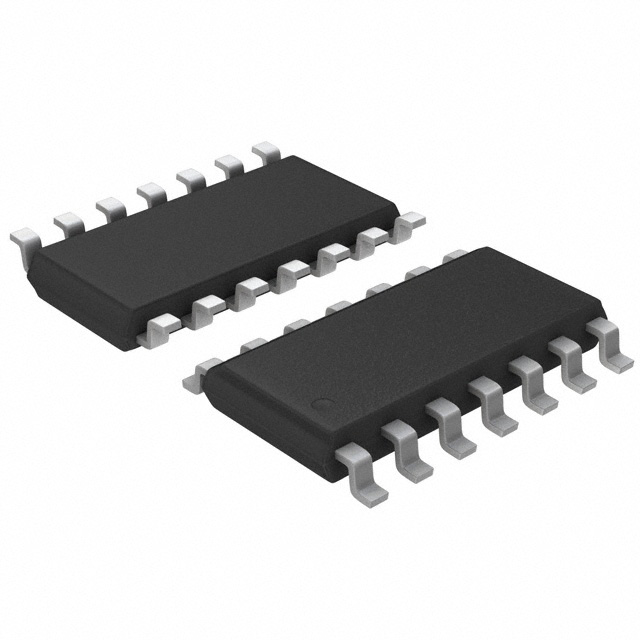

TL064INS

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 200μA(x2 Channels) 3.5V/μs 42nV/rtHz 1MHz 关闭 20mA 4 4 36V 3mV 30pA J-FET SO-14 贴片安装 10.3mm*5.3mm*1.95mm
供应商型号: 25E-TL064INS
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 TL064INS

TL064INS概述

    电子元器件产品技术手册:TL06x低功耗场效应晶体管输入运算放大器

    1. 产品简介


    TL06x系列低功耗场效应晶体管输入运算放大器(以下简称“TL06x”)是一组专门设计用于满足低功耗需求的JFET输入型运算放大器。它们是TL08x系列运算放大器的低功耗版本,具有高输入阻抗、宽共模电压范围、低输入偏置电流和失调电流等特点。这些产品主要应用于平板电脑、白色家电、个人电子产品及计算机等领域。

    2. 技术参数


    - 供电电压范围: VCC+ = 5V ~ 15V; VCC- = -5V ~ -15V
    - 共模电压范围: VCC- + 4V ~ VCC+ - 4V
    - 差分输入电压范围: ±30V
    - 静态电源电流: 每个放大器典型值为200μA
    - 单位增益带宽: 1MHz
    - 大信号电压增益: 4 V/mV
    - 电源抑制比(Supply Voltage Rejection Ratio): 80 ~ 95dB
    - 共模抑制比(Common Mode Rejection Ratio): 70 ~ 86dB
    - 最大输出电压摆幅: ±13.5V (RL≥10kΩ)
    - 输入偏置电流: 典型值为30pA ~ 100pA
    - 输入失调电压: 典型值为3mV ~ 15mV
    - 温度系数: 输入失调电压的温度系数为10μV/°C

    3. 产品特点和优势


    - 低功耗: 典型供电电流仅为200μA,适合电池驱动的应用场景。
    - 高输入阻抗: JFET输入级保证了极高的输入阻抗,避免对前级电路的影响。
    - 内部频率补偿: 提高了稳定性,减少了外部补偿元件的需求。
    - 过载保护: 输出短路时提供保护。
    - 无闩锁操作: 降低了对外部因素的敏感性,提高了系统的可靠性。
    - 宽温度范围: 支持从-40°C到125°C的工作温度范围,确保在极端环境下也能稳定工作。

    4. 应用案例和使用建议


    应用案例:
    - 平板电脑的触摸屏驱动。
    - 家电产品的微控制器接口。
    - 计算机系统中的信号处理模块。
    使用建议:
    - 在设计电路时,应根据负载电阻选择合适的输出摆幅,以最大化动态范围。
    - 考虑温度变化对输入失调电压的影响,进行必要的补偿。

    5. 兼容性和支持


    TL06x系列运算放大器可与多种封装形式(如SOIC、CDIP、PDIP等)相兼容。厂商提供详尽的技术文档和在线支持,帮助用户快速上手并解决实际问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查供电电压是否在规定范围内 |
    | 输入偏置电流过大 | 检查电路连接,确保无接地错误 |
    | 温度影响较大 | 使用温度补偿电路,提高电路稳定性 |

    7. 总结和推荐


    TL06x系列运算放大器以其卓越的低功耗特性、高输入阻抗和广泛的温度适应能力,成为多种应用场合的理想选择。对于需要长时间运行且空间受限的设计,推荐优先考虑使用此系列的产品。此外,厂商提供的丰富文档和支持也使得这款产品更易于集成到现有项目中。

TL064INS参数

参数
Vos - 输入偏置电压 3mV
典型供电电流 200μA(x2 Channels)
-3db带宽 -
电流 - 输入偏置 30pA
电路数 4
每个通道的输出电流 20mA
通道数量 4
典型压摆率 3.5V/μs
关闭 关闭
最大工作供电电压 36V
典型输入噪声电压密度 42nV/rtHz
最小工作供电电压 -
输出类型 -
CMRR - 共模抑制比 -
典型增益带宽 1MHz
放大器类型 J-FET
长*宽*高 10.3mm*5.3mm*1.95mm
通用封装 SO-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TL064INS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
