首页  >  产品百科  >  OPA1S2384IDRCT

OPA1S2384IDRCT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.2mA(x2 Channels) 150V/μs 100MHz 100mA 2 5.5V 2mV 3pA 250MHz SON 贴片安装,黏合安装
供应商型号: OPA1S2384IDRCT
供应商: 国内现货
标准整包数: 1000

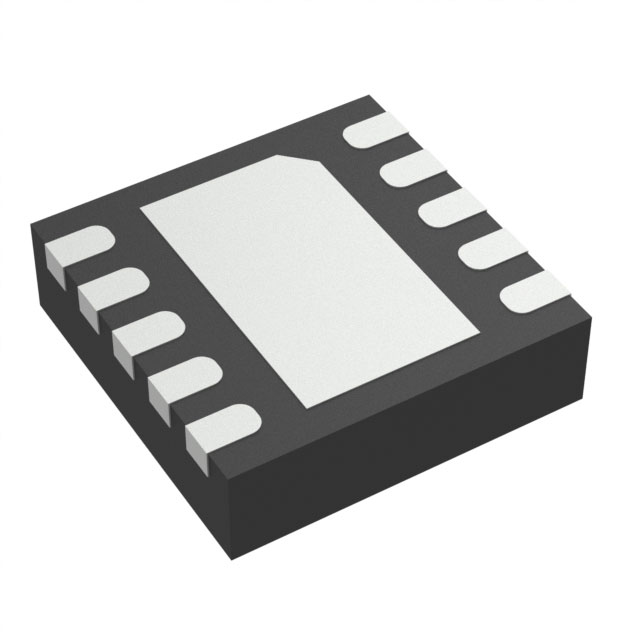

TEXAS INSTRUMENTS 特殊用途放大器 OPA1S2384IDRCT

OPA1S2384IDRCT概述

    OPA1S2384/5 高带宽CMOS转阻放大器技术手册

    产品简介


    OPA1S2384/5 是一款由德州仪器公司生产的高带宽CMOS转阻放大器 (TIA)。这两款器件将高速场效应晶体管 (FET) 输入运算放大器与快速SPST COMS开关结合,能够追踪并捕捉快速变化的信号,适用于多种应用领域,如光网络、信号强度监测及快速采样保持电路等。两款产品的主要区别在于内部开关的有效电平不同:OPA1S2384 使用高电平信号来控制开关,而OPA1S2385则使用低电平信号。

    技术参数


    - 工作频率范围:250 MHz
    - 转换速率:150 V/μs
    - 轨到轨输入/输出:支持
    - 低输入偏置电流:3 pA
    - 高输入阻抗:10^13Ω || 2 pF
    - 开关参数:
    - 导通电阻:4Ω
    - 电荷注入:1 pC
    - 泄漏电流:10 pA
    - 供电范围:+2.7V 到 +5.5V
    - 静态电流:9.2 mA (每通道)
    - 温度范围:-40°C 到 +85°C

    产品特点和优势


    OPA1S2384/5 的显著特点是其宽带宽(250MHz)、高转换率(150V/μs)以及轨到轨输入/输出,这些特性使其特别适合用于需要处理快速变化信号的应用场合。其内置的CMOS开关和缓冲器允许其被配置为快速采样保持电路,具备灵活的配置选项,如外部保持电容和后级增益设置,这使得它能够适应不同的速度和精度要求。

    应用案例和使用建议


    1. 光网络:OPA1S2384/5 能够被用于以太网无源光网络 (EPON) 和千兆无源光网络 (GPON) 中,作为信号强度监视器。通过调节输入偏置电流和调整外部保持电容,可以有效地捕获快速变化的光信号。
    2. 信号采集系统:在快速采样保持电路中,可通过设置合适的增益和开关时间,确保信号不失真地被捕获和处理。
    3. 电荷放大器:适用于需要极高信噪比的应用中,如生物医学信号采集,通过调整外部元件,如保持电容和增益设置,来实现最佳性能。

    兼容性和支持


    OPA1S2384/5 支持从+2.7V到+5.5V的单电源供电系统,并且提供了详细的电气特性和绝对最大额定值,确保了其在各种工作条件下的可靠性和稳定性。此外,还支持数字控制输入,可以通过外部控制器轻松控制开关状态。

    常见问题与解决方案


    1. 问:在何种情况下器件可能出现过载恢复?
    - 答:当输入信号过大时,导致输出电压超过指定范围,器件需要一定时间来恢复。一般情况下,恢复时间为5ns。
    2. 问:如何避免器件因静电放电(ESD)而损坏?
    - 答:建议在安装过程中采取适当的ESD防护措施,如佩戴防静电手环。此外,在操作时避免直接接触IC的引脚。

    总结和推荐


    综上所述,OPA1S2384/5 是一款高性能、高可靠性的高带宽CMOS转阻放大器,适用于多种高精度信号处理应用。其强大的功能和灵活性使其成为光网络和其他信号处理应用的理想选择。建议在进行高精度信号处理时考虑采用OPA1S2384/5,以获得最佳的信号质量和性能表现。

OPA1S2384IDRCT参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
典型压摆率 150V/μs
典型增益带宽 100MHz
Vos - 输入偏置电压 2mV
CMRR - 共模抑制比 -
每个通道的输出电流 100mA
电流 - 输入偏置 3pA
-3db带宽 250MHz
通道数量 2
典型供电电流 9.2mA(x2 Channels)
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA1S2384IDRCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1S2384IDRCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS OPA1S2384IDRCT OPA1S2384IDRCT数据手册

OPA1S2384IDRCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.6172
2000+ ¥ 13.271
3000+ ¥ 12.9248
库存: 3000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 13617.2
