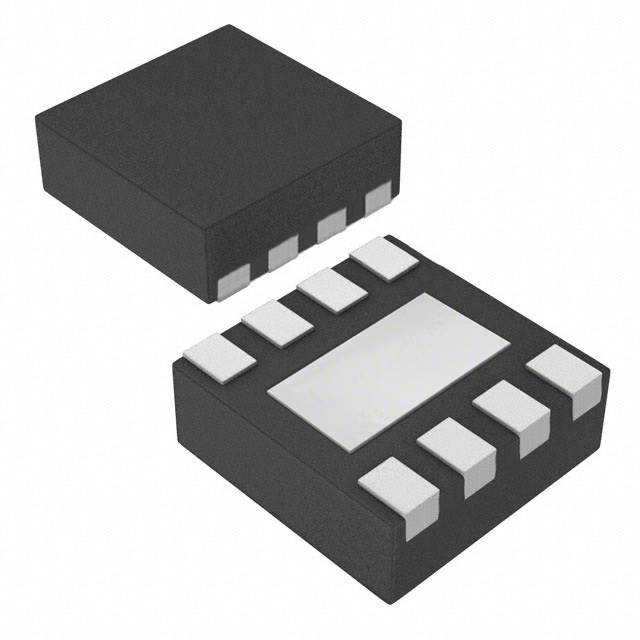

OPA2322AIDRGT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.6mA(x2 Channels) 10V/μs 8.5nV/rtHz@ 5.5V 20MHz 关闭 Rail to Rail 65mA 2 2 1.8V ±2.75V,5.5V 500μV 0.2pA CMOS SON 贴片安装 3mm*3mm*730μm
供应商型号: OPA2322AIDRGT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2322AIDRGT

OPA2322AIDRGT概述

    产品概述:OPAx322x系列低噪声运算放大器

    1. 产品简介


    OPAx322x系列是一组单通道、双通道及四通道的低噪声运算放大器,适用于低功耗、单电源的应用。这些器件经过优化设计,具有宽输入输出摆幅范围,并且可在1.8 V至5.5 V的电源电压范围内运行。它们特别适合传感器信号调理、消费音频、多极主动滤波器、控制环路放大器、通信系统及安全应用等场景。

    2. 技术参数


    - 增益带宽:20 MHz
    - 噪声水平:8.5 nV/√Hz(1 kHz时)
    - 斜率:10 V/μs
    - 总谐波失真加噪声:0.0005%
    - 供电电压范围:1.8 V 至 5.5 V
    - 静态电流:1.5 mA/通道
    - 关断电流:0.1 μA/通道
    - 失调电压:最大2 mV
    - 引脚功能:
    - SHDN(关断控制):使能控制引脚
    - IN-(反相输入)
    - IN+(同相输入)
    - VOUT(输出)
    - V-(负电源)
    - V+(正电源)

    3. 产品特点和优势


    OPAx322x系列提供了多种独特的优势,包括:
    - 高速运算能力:20 MHz的增益带宽产品可确保处理高速信号的能力。
    - 低噪声性能:8.5 nV/√Hz(1 kHz时)的噪声水平使其适用于对噪声要求较高的应用,如音频信号处理。
    - 高可靠性:通过设计内部静电保护电路,增强了抗ESD能力,确保系统的稳定运行。
    - 多通道配置:提供了单通道、双通道和四通道的选择,方便不同应用需求。
    - 宽电源范围:可以在1.8 V到5.5 V的宽电源范围内工作,使得它在不同的供电环境下都能保持良好的性能。
    - 能耗管理:包含关断模式,可以显著降低功耗,特别适合电池供电设备。

    4. 应用案例和使用建议


    应用案例:OPAx322x系列广泛应用于各种场合,比如传感器信号调理、消费音频、多极主动滤波器、控制环路放大器等。具体应用包括:
    - 在消费音频设备中,用于音效处理和信号增强。
    - 在传感器信号调理中,作为前置放大器,提高信号质量。
    - 在通信系统中,用于模拟信号的调理和放大。
    使用建议:
    - 当使用OPAx322x系列时,尽量减少寄生电容和走线长度,以提高信号质量和稳定性。
    - 要合理配置旁路电容的位置,以减少噪音耦合。
    - 确保输入信号电流不超过10 mA,避免对器件造成损坏。

    5. 兼容性和支持


    兼容性:OPAx322x系列与多种外部组件兼容,如陶瓷电容等。这些器件还提供了一系列的软件工具和支持文档,便于用户进行产品选型和设计。
    支持:制造商提供了详细的技术支持和文档资源,包括软件工具(如TINA-TI、WEBENCH Filter Designer)、参考设计等,帮助用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    常见问题:
    - 输入偏置电流过大:由于高阻抗输入网络,输入偏置电流可能增加。建议在设计时使用适当的偏置电阻来限制电流。
    - 输出过载恢复时间长:在驱动较大负载时,需要确保器件具有足够的过载恢复时间。可以通过添加适当的反馈电容来改善这个问题。

    解决方案:
    - 使用高精度运算放大器来降低输入偏置电流的影响。
    - 添加适当的反馈电容(例如10 pF左右),以优化输出响应时间和稳定性。

    7. 总结和推荐


    总结:OPAx322x系列运算放大器以其高增益带宽、低噪声和宽电源范围等特性,在多个应用场景中表现出色。其广泛的电源适应性、低静态电流和高可靠性使其成为众多工程设计的理想选择。
    推荐:对于需要高速、低噪声且可靠性的应用场景,OPAx322x系列是极具吸引力的选择。这些器件不仅满足了高性能运算放大器的需求,还能显著降低功耗,非常适合消费类电子和工业控制系统。

OPA2322AIDRGT参数

参数
最小工作供电电压 1.8V
放大器类型 CMOS
电路数 2
最大工作供电电压 ±2.75V,5.5V
关闭 关闭
典型供电电流 1.6mA(x2 Channels)
典型输入噪声电压密度 8.5nV/rtHz@ 5.5V
Vos - 输入偏置电压 500μV
CMRR - 共模抑制比 -
典型压摆率 10V/μs
通道数量 2
输出类型 Rail to Rail
每个通道的输出电流 65mA
电流 - 输入偏置 0.2pA
典型增益带宽 20MHz
-3db带宽 -
长*宽*高 3mm*3mm*730μm
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

OPA2322AIDRGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2322AIDRGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2322AIDRGT OPA2322AIDRGT数据手册

OPA2322AIDRGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.5374
2000+ ¥ 10.2695
3000+ ¥ 10.0016
库存: 28000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 10537.4
