OPA1S2384IDRCR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.2mA(x2 Channels) 150V/μs 100MHz 100mA 2 5.5V 2mV 3pA 250MHz SON 贴片安装,黏合安装
供应商型号: OPA1S2384IDRCR
供应商: 国内现货
标准整包数: 1000

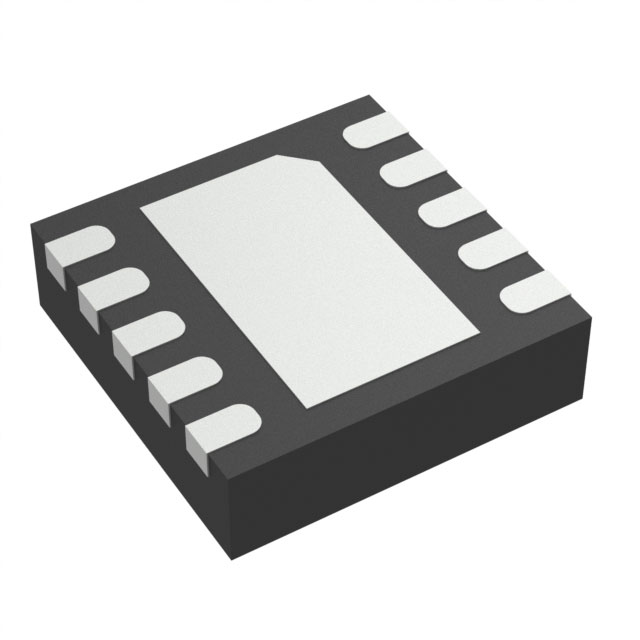

TEXAS INSTRUMENTS 特殊用途放大器 OPA1S2384IDRCR

OPA1S2384IDRCR概述


    产品简介


    OPA1S2384/5 是一款由德州仪器(Texas Instruments)设计的高性能运算放大器,专为宽带信号处理而优化。它具有集成的单极单掷(SPST)开关和缓冲器,能够在单电源条件下实现轨对轨输入/输出摆动。OPA1S2384和OPA1S2385两个型号的主要区别在于内部开关的控制逻辑不同,前者是高电平有效,后者是低电平有效。
    这些器件适用于多种应用场合,包括通信(如EPON和GPON)、光电二极管监测、快速采样保持电路和电荷放大器等。由于其低输入偏置电流(3 pA)、高输入阻抗(10^13 欧姆|| 2皮法)和宽频带(250 MHz),它们非常适合放大极低电平信号。

    技术参数


    - 宽频带:250 MHz
    - 高速率:150 V/μs
    - 轨对轨输入/输出:适用于要求跟踪和捕捉快信号的应用
    - 快速建立时间:适用于需要快速响应的应用
    - 低输入偏置电流:3 pA
    - 低泄漏电流:10 pA
    - 高输入阻抗:10^13 欧姆 || 2 皮法
    - 单电源电压范围:2.7 V 至 5.5 V
    - 功耗:静态电流(每放大器)9.2 mA
    - 封装:SON-10,尺寸3 mm x 3 mm

    产品特点和优势


    - 高增益带宽积:250 MHz,适用于需要高频信号处理的应用。
    - 快速建立时间和大摆幅:能够在纳秒级时间内完成建立,同时提供宽广的输出摆幅,适用于高速数据传输和信号处理。
    - 低噪声:输入噪声电压密度低至6 nV/√Hz,使得这些器件特别适合需要低噪声特性的应用。
    - 灵活性配置:可配置为光电二极管放大器、快速采样保持电路等。

    应用案例和使用建议


    这些放大器非常适合用于光纤通信系统中的信号强度监控,例如EPON和GPON网络。在光通信领域,这种类型的放大器能够有效地捕捉和放大微弱的光信号,确保通信链路的稳定性和可靠性。
    在使用过程中,建议合理选择外部元件以充分利用器件的性能。例如,在设计光电二极管放大器时,应选择合适的外部电阻和电容值,以确保放大器的最佳性能。同时,为了保证可靠性和稳定性,应在信号路径中添加适当的滤波和保护电路。

    兼容性和支持


    - 兼容性:OPA1S2384/5 放大器与常见的光电二极管和光电耦合器兼容,可以在各种高速信号处理应用中无缝集成。
    - 技术支持:德州仪器提供全面的技术支持和文档,包括详细的用户手册和应用笔记,帮助工程师更好地理解和使用这些器件。

    常见问题与解决方案


    - 问题1:如何正确连接外部电容和电阻?
    - 解决方案:参阅数据手册中的推荐配置图和公式,根据具体应用需求选择合适的电容和电阻值。
    - 问题2:放大器出现异常噪声?
    - 解决方案:检查信号路径中的接地和屏蔽情况,确保信号完整性,同时考虑使用滤波器减少外部干扰。
    - 问题3:如何正确配置内部开关?
    - 解决方案:根据OPA1S2384/5的具体型号(内开关控制逻辑不同),参考数据手册中的示意图和说明进行配置。

    总结和推荐


    综上所述,OPA1S2384/5 放大器以其卓越的性能和灵活的应用范围,成为许多高速信号处理应用的理想选择。其宽频带、低噪声、高增益带宽积等特点使其特别适合于光纤通信、光电二极管监测等领域。德州仪器提供了详细的技术支持和文档,使工程师能够轻松地集成和使用这些器件。因此,强烈推荐在需要高性能运算放大器的项目中采用这款器件。

OPA1S2384IDRCR参数

参数
典型供电电流 9.2mA(x2 Channels)
CMRR - 共模抑制比 -
电流 - 输入偏置 3pA
最大工作供电电压 5.5V
最小工作供电电压 -
Vos - 输入偏置电压 2mV
通道数量 2
典型增益带宽 100MHz
典型压摆率 150V/μs
-3db带宽 250MHz
每个通道的输出电流 100mA
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA1S2384IDRCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1S2384IDRCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS OPA1S2384IDRCR OPA1S2384IDRCR数据手册

OPA1S2384IDRCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
