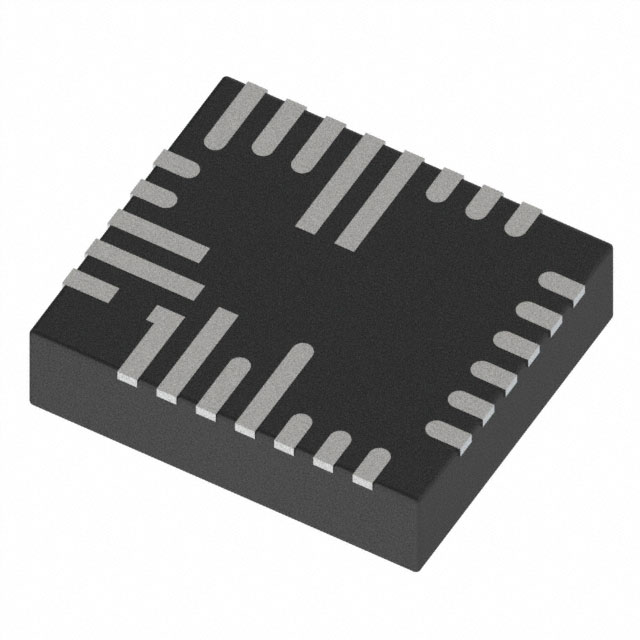

TAS2770RJQT

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.01%@ 8Ω @ 1W 1-Channel (Mono) 1.65V 20*1 @ 4Ω 1.95V 4Ω D 类 VQFN 贴片安装,黏合安装
供应商型号: TAS2770RJQT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 TAS2770RJQT

TAS2770RJQT概述

    TAS2770 20-W Digital Input Mono Class-D Audio Amplifier with Speaker I/V Sense

    1. 产品简介


    产品类型: 高性能单声道数字输入Class-D音频放大器
    主要功能: 该放大器能够高效驱动高峰值功率至小型扬声器,具有集成电压电流感测、过流保护、过温保护和限幅等功能。
    应用领域: 笔记本电脑、蓝牙音箱、智能家居系统和智能音箱/IoT设备等。

    2. 技术参数


    - 供电范围: VBAT 4.5 V 至 16 V;AVDD 1.8 V
    - 输出功率:
    - 15.4 W (4 Ω, 12.6 V)
    - 9.1 W (8 Ω, 12.6 V)
    - 7.1 W (4 Ω, 8.4 V)
    - 4 W (8 Ω, 8.4 V)
    - 总谐波失真加噪声 (THD+N):
    - 0.03 % (1 W, 4 Ω, VBAT = 12.6 V)
    - <1 µA 关机电流 (VBAT)
    - 效率:
    - 82.5 % (1 W, 4 Ω, VBAT = 12.6 V)
    - 功耗:
    - 44.1 kHz 到 192 kHz 的采样率
    - 热管理:
    - 热关断温度 140 °C
    - 热关断恢复时间 1.5 s

    3. 产品特点和优势


    - 高效能: 高达 82.5% 的效率,提供高性能的音频输出。
    - 集成感测: 集成电压和电流感测功能,可实现实时监控扬声器行为。
    - 可靠性高: 具有过流保护、短路保护和过温保护功能。
    - 灵活性强: 支持多种用户接口(I2S/TDM 和 I2C)和灵活的工作模式。

    4. 应用案例和使用建议


    应用场景:
    - 在笔记本电脑中实现高质量音频输出。
    - 在智能家居设备如智能音箱中提高音频效果。
    使用建议:
    - 确保良好的散热设计以保持设备在安全温度范围内运行。
    - 使用指定的电源电压和电流范围以避免损害。

    5. 兼容性和支持


    - 兼容性: 可以通过 I2S/TDM 和 I2C 接口与其他电子元器件连接。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 设备过热
    解决方案: 检查散热设计是否合理,确保良好通风。
    - 问题: 输出功率不足
    解决方案: 检查电源电压和负载阻抗是否符合要求。

    7. 总结和推荐


    总结: TAS2770 是一款高性能的Class-D音频放大器,具有高效的功耗管理和全面的保护功能。它适用于各种应用场合,特别是在需要高质量音频输出的小型便携式设备中表现尤为出色。
    推荐: 强烈推荐该产品用于需要高性能音频放大器的应用场景,尤其是笔记本电脑、蓝牙音箱和智能家居设备。

TAS2770RJQT参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.65V
THD + 噪声 0.01%@ 8Ω @ 1W
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 20*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
4.1mm(Max)
3.6mm(Max)
950μm(Max)
通用封装 VQFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TAS2770RJQT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS2770RJQT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS2770RJQT TAS2770RJQT数据手册

TAS2770RJQT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.452
2000+ ¥ 13.11
3000+ ¥ 12.768
库存: 3000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 13452
直接购买
加入购物车
