OPA830IDBVT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.25mA 600V/μs 9.2nV/rtHz 110MHz CMOS 85mA 1 1 2.8V ±5.5V,11V 1.5mV 5μA 310MHz Voltage Feedback SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: OPA830IDBVT
供应商: 国内现货
标准整包数: 1000

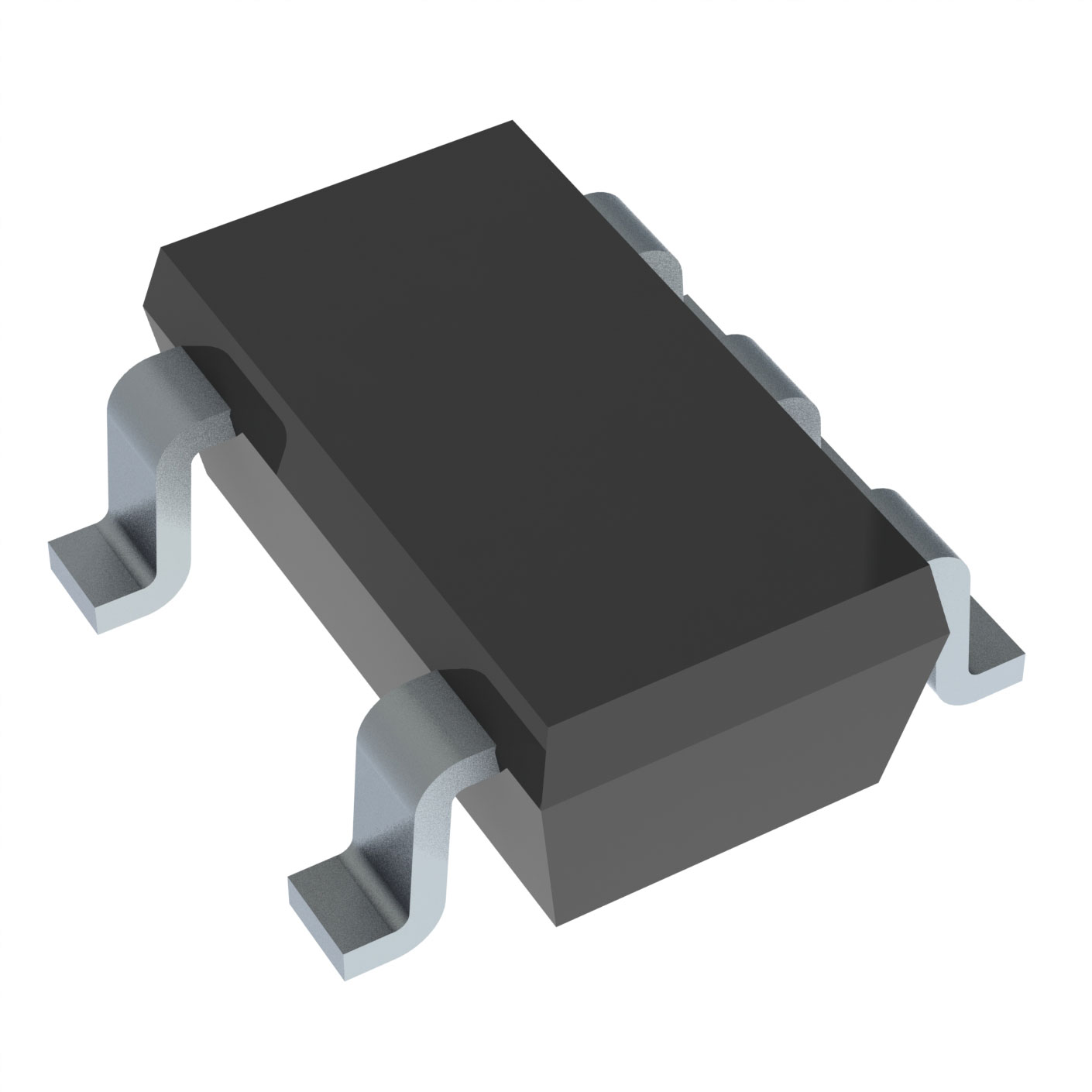

TEXAS INSTRUMENTS 运算放大器 OPA830IDBVT

OPA830IDBVT概述


    产品简介


    产品名称:OPA830 运算放大器
    产品类型:低功耗、单电源、宽带宽运算放大器
    主要功能:
    - 高带宽:250 MHz(增益+1),110 MHz(增益+2)
    - 低供电电流:3.9 mA(VS = +5V)
    - 灵活的供电范围:±1.4V 到 ±5.5V 双电源,+2.8V 到 +11V 单电源
    - 输入范围包括单电源接地
    - 4.88V 输出摆幅(+5V 供电)
    - 高速上升时间:550V/µs
    - 低输入电压噪声:9.2nV/√Hz
    - 铅-free 的SOT23 封装
    应用领域:
    - 单电源模拟到数字转换器(ADC)输入缓冲器
    - 单电源视频线路驱动器
    - CCD 图像通道
    - 低功耗超声
    - 锁相环(PLL)积分器
    - 便携式消费电子产品

    技术参数


    交流性能
    - 小信号带宽(G=+1):250 MHz
    - 小信号带宽(G=+2):110 MHz
    - 获得带宽产品(GBW):110 MHz
    - 斜率:550V/µs
    - 上升时间:3.3 ns(0.5V 步进)
    - 下降时间:3.5 ns(0.5V 步进)
    直流性能
    - 开环增益:74 dB(+25°C)
    - 输入失调电压:±1.5 mV(最大值)
    - 输入偏置电流:±5 µA(最大值)
    - 输入失调电流:±0.1 µA(最大值)
    电源特性
    - 最小工作电压:±1.4V
    - 最大工作电压:±5.5V
    - 最大静态电流:5.9 mA(VS = ±5V)

    产品特点和优势


    OPA830 运算放大器以其卓越的性能指标脱颖而出。它具有高带宽(最高可达 250 MHz)、高速率(550V/µs)和低噪声(9.2nV/√Hz)。这些特性使得 OPA830 在需要处理高速信号的应用中表现出色,如模拟到数字转换器的输入缓冲器、视频线路驱动器和锁相环集成器等。此外,其低供电电流(仅 3.9 mA)使它非常适合于低功耗应用,如便携式消费电子设备。

    应用案例和使用建议


    应用案例
    OPA830 被广泛应用于单电源模拟到数字转换器(ADC)的输入缓冲器。例如,THS1040 10位40 MSPS的ADC驱动器使用 OPA830 作为输入缓冲器,以确保信号传输过程中的高质量输出。
    使用建议
    - 当选择 OPA830 用于模拟到数字转换器时,应确保所选的电源电压符合要求。
    - 使用中应注意输出电压摆幅,特别是在高频率下,要避免过高的电压导致饱和。

    兼容性和支持


    兼容性
    OPA830 可以配合多种单电源设备使用,如 THS1040 ADC 驱动器。其灵活的供电范围使得它能够适应各种不同的应用环境。
    支持
    Texas Instruments 提供全面的技术支持和售后服务,包括详尽的技术文档、在线帮助中心及社区论坛。

    常见问题与解决方案


    常见问题
    - 如何正确连接外部补偿电容?
    - 工作温度范围外的运行是否可行?
    解决方案
    - 根据数据手册中的推荐电路图正确连接外部补偿电容,可以确保最佳的频率响应和稳定性。
    - 虽然 OPA830 的工作温度范围为-40°C 至 +85°C,但长时间在极限温度范围内运行可能会对设备可靠性产生影响。因此,应根据实际应用情况选择合适的温度范围。

    总结和推荐


    OPA830 运算放大器以其卓越的性能和广泛的应用领域成为市场上的明星产品。无论是对于需要高带宽、高速率和低噪声的应用,还是对于需要低功耗、紧凑封装的设计,OPA830 都是理想的选择。因此,强烈推荐将其纳入设计中,以实现更高效、更可靠的产品。

OPA830IDBVT参数

参数
关闭 -
典型增益带宽 110MHz
放大器类型 Voltage Feedback
通道数量 1
最大工作供电电压 ±5.5V,11V
最小工作供电电压 2.8V
电路数 1
Vos - 输入偏置电压 1.5mV
典型输入噪声电压密度 9.2nV/rtHz
-3db带宽 310MHz
典型压摆率 600V/μs
每个通道的输出电流 85mA
输出类型 CMOS
CMRR - 共模抑制比 -
电流 - 输入偏置 5μA
典型供电电流 4.25mA
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA830IDBVT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA830IDBVT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA830IDBVT OPA830IDBVT数据手册

OPA830IDBVT封装设计

查看详情并下载
Symbol
Footprint
3D Model
