OPA830IDBVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.25mA 600V/μs 9.2nV/rtHz@ 5V 110MHz CMOS 85mA 1 1 ±5.5V,11V 1.5mV 5μA 310MHz Voltage Feedback SOT-23-5 贴片安装,黏合安装
供应商型号: OPA830IDBVR
供应商: 国内现货
标准整包数: 3000

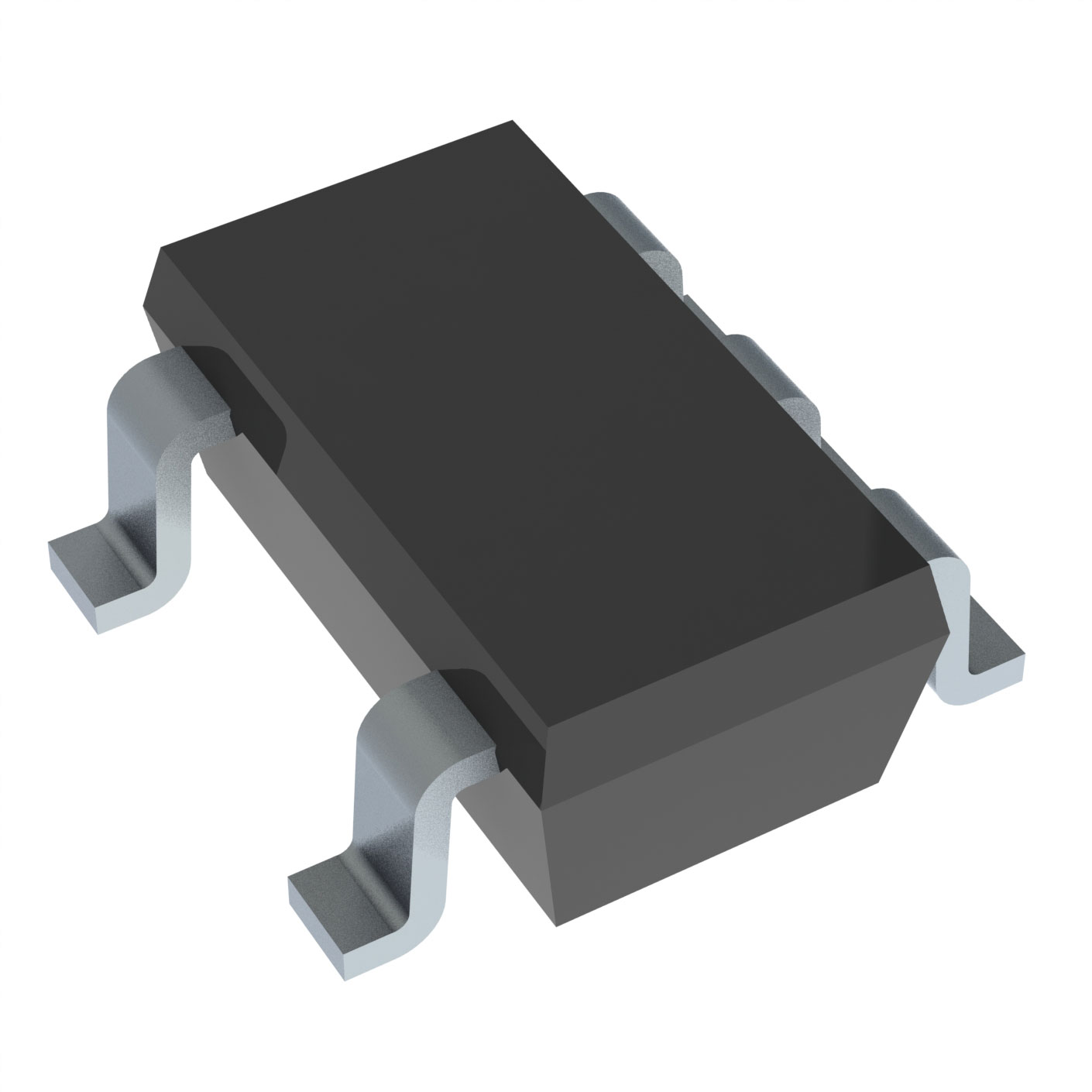

TEXAS INSTRUMENTS 运算放大器 OPA830IDBVR

OPA830IDBVR概述

    OPA830 低功耗单电源宽带运算放大器

    产品简介


    OPA830 是一款专为在单+3V 或 +5V 供电条件下工作的低功耗、宽带宽电压反馈型运算放大器。它还支持在±5V 或 +10V 供电下的操作。此放大器设计用于模拟信号处理,特别适合单电源消费电子产品中的应用。例如,在视频线驱动器、CCD 图像通道、低功耗超声波、锁相环 (PLL) 积分器和便携式消费电子产品中都有广泛的应用。

    技术参数


    OPA830 的技术规格详细如下:
    - 带宽:
    - 单位增益时,小信号带宽为 250MHz(G=+1),110MHz(G=+2)
    - 增益带宽积为 110MHz(G≥+10)

    - 电源电流:
    - 在 +5V 电源下,静态电流为 3.9mA(VS = +5V)
    - 电源范围:
    - 双电源:±1.4V 至 ±5.5V
    - 单电源:+2.8V 至 +11V
    - 输入范围:
    - 输入范围包括单电源接地

    - 输出摆幅:
    - 在 +5V 电源下,输出摆幅为 4.88V
    - 高转换速率:
    - 斜率高达 550V/μs(G=+2,2V 阶跃)
    - 低输入噪声电压:
    - 输入电压噪声仅为 9.2nV/√Hz
    - 封装:
    - 行业标准 SO-8 封装
    - 超小型 SOT23-5 封装

    产品特点和优势


    OPA830 在多个方面展示了其卓越性能:
    - 高带宽:能够实现极高的频率响应,对于需要快速处理高频信号的应用尤为重要。
    - 低静态电流:在 +5V 电源下仅需 3.9mA,使其非常适合电池供电的设备。
    - 宽泛的电源电压范围:支持单电源和双电源配置,提高了灵活性。
    - 灵活的输入范围:能够处理接近电源轨的信号,减少对外部信号调理的需求。
    - 高输出驱动能力:能够提供高达 ±80mA 的输出电流,确保可靠的信号传输。

    应用案例和使用建议


    根据手册中的描述,OPA830 在以下领域有广泛应用:
    - 单电源模数转换器 (ADC) 输入缓冲器:确保信号传输过程中不失真。
    - 单电源视频线驱动器:用于视频信号的增强和传输。
    - CCD 图像通道:提供高质量的图像信号处理。
    - 低功耗超声波系统:保证系统的低功耗运行。
    - PLL 积分器:适用于锁相环系统中精确信号处理。
    建议在实际应用中,考虑到信号频率和幅度的要求,选择适当的增益设置。此外,注意电源电压范围和输入输出电压限制,以避免过载导致的损坏。

    兼容性和支持


    OPA830 兼容多种不同的电子元器件和设备,特别是那些需要高带宽、低噪声和低功耗特性的场合。TI 公司提供全面的技术支持和维护服务,包括详细的数据手册和在线技术支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. Q:在何种情况下会产生饱和?
    - A: 当输出电压达到供电电压上限或下限时,放大器会进入饱和状态。确保信号幅值不超过放大器的最大输出电压范围。

    2. Q:如何降低功耗?
    - A: 减少放大器的输入信号幅度或降低电源电压可以有效降低功耗。

    总结和推荐


    OPA830 以其高带宽、低功耗和灵活的供电范围,在各种单电源应用场景中表现出色。其卓越的性能和广泛的适用性使它成为许多应用的理想选择。如果您正在寻找一款既能满足高速信号处理又能保持低功耗需求的运算放大器,OPA830 绝对是一个值得考虑的优秀选项。

OPA830IDBVR参数

参数
CMRR - 共模抑制比 -
最大工作供电电压 ±5.5V,11V
电流 - 输入偏置 5μA
输出类型 CMOS
Vos - 输入偏置电压 1.5mV
最小工作供电电压 -
-3db带宽 310MHz
典型供电电流 4.25mA
每个通道的输出电流 85mA
通道数量 1
电路数 1
关闭 -
典型压摆率 600V/μs
典型增益带宽 110MHz
典型输入噪声电压密度 9.2nV/rtHz@ 5V
放大器类型 Voltage Feedback
3.05mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA830IDBVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA830IDBVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA830IDBVR OPA830IDBVR数据手册

OPA830IDBVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
