首页  >  产品百科  >  OPA548F/500

OPA548F/500

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 17mA 10V/μs 90nV/rtHz@ ±30V 1MHz 关闭 5A 1 1 ±30V,60V 2mV 100nA Power DDPAK-7,TO-263 贴片安装,黏合安装
供应商型号: 26M-OPA548F/500
供应商: 云汉优选
标准整包数: 1

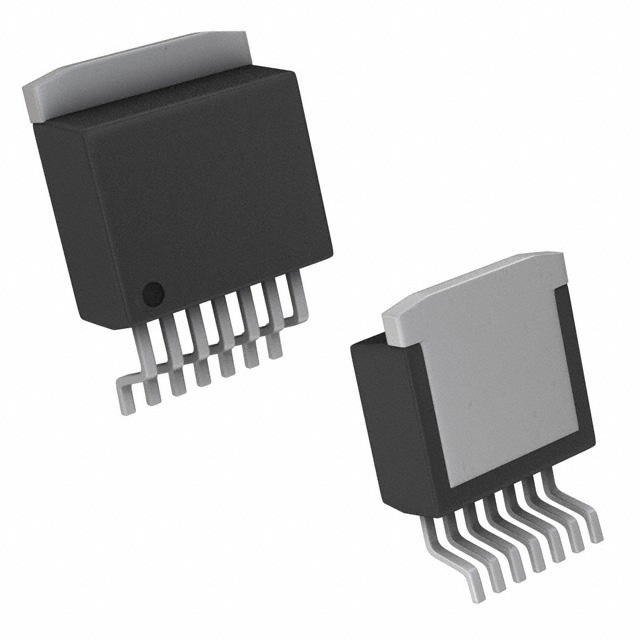

TEXAS INSTRUMENTS 运算放大器 OPA548F/500

OPA548F/500概述

    OPA548 高压大电流运算放大器

    产品简介


    OPA548 是一款低成本、高电压、高电流的运算放大器,适用于驱动多种负载。这款由激光微调的单片集成电路设计提供了出色的低级信号精度、高输出电压和电流能力。OPA548 在单电源或双电源操作下均能运行,且输入共模范围可延伸至低于地电位。该器件具有过温保护和过流限制功能,同时提供精确的可调节电流限制,与传统设计不同的是,它通过间接感应负载来实现电流限制,从而提高了灵活性。
    主要功能与应用:
    - 高输出电流(连续3A,峰值5A)
    - 宽供电范围(单电源8V到60V;双电源±4V到±30V)
    - 宽输出电压摆动范围
    - 全面保护(热关断、可调电流限制、输出关闭控制)
    应用领域:
    - 阀门、执行器驱动器
    - 同步器、伺服驱动器
    - 电源供应
    - 测试设备
    - 变送器激励
    - 音频放大器

    技术参数


    性能参数:
    - 供电电压范围:单电源8V到60V;双电源±4V到±30V
    - 工作温度范围:–40°C 至 85°C
    - 供电范围内的绝对最大额定值:
    - 输出电流
    - 供电电压,V+至V–:60V
    - 输入电压(V–):–0.5V 至 (V+)+ 0.5 V
    - 最大结温:150°C
    电气特性:
    - 偏置电压:输入偏置电压(VCM = 0,IO = 0)±2 mV至±10 mV
    - 输入失调电压随温度变化:±30 µV/°C
    - 输入偏置电流:±50 nA
    - 噪声密度:输入电压噪声密度为90 nV/√Hz;电流噪声密度为200 fA/√Hz
    - 输入电压范围:正向线性操作范围:(V+)– 3 V 至 (V+)– 2.3 V;负向线性操作范围:(V–)– 0.1 V 至 (V–)– 0.2 V

    产品特点和优势


    OPA548 运算放大器具有诸多优点,如宽广的工作电压范围、高输出电流能力和准确的电流限制设置,这使其非常适合在各种苛刻环境下应用。此外,其内部保护电路可在过载时自动切断输出,确保系统安全运行。
    独特功能与优势:
    - 高输出电流:最大连续电流可达3A,峰值电流可达5A。
    - 灵活的电流限制:用户可以选择从0A到5A之间的任意值进行精确限流。
    - 内置保护:具备过温保护和电流限制保护,增强系统的可靠性。
    - 低静态电流:在禁用状态下静态电流降低,有助于节省能源。

    应用案例和使用建议


    根据技术手册提供的信息,OPA548在多种应用场景中表现出色。例如,在伺服驱动器中,它可以作为高效稳定的电源解决方案,以保证系统的稳定运行。以下是使用建议:
    使用建议:
    - 选择适当的散热方案,确保最高工作结温不超过125°C。
    - 对于复杂的负载情况,建议增加外部补偿网络(如R/C网络)以增强稳定性。
    - 使用钳位二极管防止损坏,并提高系统的鲁棒性。

    兼容性和支持


    OPA548 支持广泛的应用场景,并且与其他电子元器件和设备的兼容性良好。制造商提供详细的技术文档和支持,帮助用户顺利集成并优化系统。
    兼容性:
    - 与其他标准功率元器件兼容,适用于广泛的工业控制系统。
    支持信息:
    - 包括详细的布局指南和设计工具。
    - 提供在线社区和技术支持资源,便于用户解决问题。

    常见问题与解决方案


    以下是部分常见问题及其解决方案:
    问题1:如何调整电流限制?
    - 解决方案:通过连接电阻或电位器至ILIM引脚,根据特定方程设置电流限制值。具体步骤参见手册中相关章节。
    问题2:如果发生过热情况怎么办?
    - 解决方案:通过监控E/S引脚的状态,当检测到过热时,可以及时采取措施关闭输出或重新启动系统。

    总结和推荐


    综上所述,OPA548 运算放大器以其卓越的性能、强大的保护机制和广泛的适用性,成为高压大电流应用的理想选择。无论是在工业自动化、伺服驱动还是音频放大等领域,OPA548 都能提供可靠稳定的性能表现。因此,我们强烈推荐此产品用于需要高输出电流和准确电流限制的应用场合。

OPA548F/500参数

参数
典型供电电流 17mA
输出类型 -
Vos - 输入偏置电压 2mV
典型增益带宽 1MHz
通道数量 1
电路数 1
关闭 关闭
放大器类型 Power
典型输入噪声电压密度 90nV/rtHz@ ±30V
电流 - 输入偏置 100nA
每个通道的输出电流 5A
-3db带宽 -
最小工作供电电压 -
CMRR - 共模抑制比 -
典型压摆率 10V/μs
最大工作供电电压 ±30V,60V
10.41mm(Max)
9.4mm(Max)
4.96mm(Max)
通用封装 DDPAK-7,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA548F/500厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA548F/500数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA548F/500 OPA548F/500数据手册

OPA548F/500封装设计

查看详情并下载
Symbol
Footprint
3D Model
