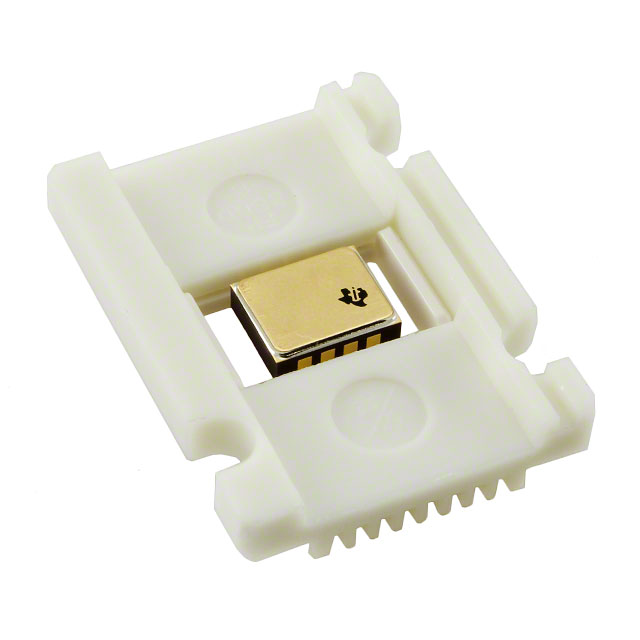

OPA211SHKJ

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.6mA 27V/μs 2nV/rtHz@ ±18V @ 210C 80MHz 关闭 Rail to Rail 30mA 1 1 4.5V ±18V,36V 30μV 60nA General Purpose CFP-8 贴片安装
供应商型号: OPA211SHKJ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA211SHKJ

OPA211SHKJ概述

    高品质电子元器件产品文章:OPA211-HT 运算放大器

    1. 产品简介


    OPA211-HT 是一款由德州仪器(Texas Instruments)生产的高精度运算放大器,属于 OPA211 系列。它是一款具有低电压噪声、低电流噪声和高速性能的精密器件。该产品适用于极端温度环境下的数据采集和处理任务。该器件特别适合在 PLL(锁相环)应用中用作环路滤波器放大器。

    2. 技术参数


    - 输入电压噪声密度: 1.1 nV/√Hz (1 kHz)
    - 输入电压噪声: 80 nVPP (0.1 Hz 至 10 Hz)
    - 总谐波失真加噪声 (THD+N): -136 dB (G = 1, f = 1 kHz)
    - 失调电压: 240 μV (最大值)
    - 失调电压漂移: 0.35 μV/°C (典型值)
    - 电源电流: 6 mA/通道 (典型值)
    - 增益带宽积 (GBW): 80 MHz (G = 100), 45 MHz (G = 1)
    - 建立时间 (16-bit): 700 ns
    - 电源电压范围: ±2.25 V 到 ±18 V, 4.5 V 到 36 V
    - 输出电流: 30 mA
    - 封装: HKQ, HKJ, KGD

    3. 产品特点和优势


    - 低噪声: 1.1 nV/√Hz 的输入电压噪声密度和 80 nVPP 的输入电压噪声,使其适用于需要高精度和低噪声的应用。
    - 宽温范围: 能够在 -55°C 至 210°C 的温度范围内稳定工作,支持极端环境条件。
    - 高速特性: 80 MHz 的增益带宽积和 27 V/μs 的摆率使其在高频信号处理中表现出色。
    - 集成度高: 使用 SiGe 双极型工艺制造,内含 180 个晶体管,保证了优良的性能。

    4. 应用案例和使用建议


    应用案例:
    - 井下钻探:在钻探过程中,用于信号处理和数据采集。
    - 高温环境:适用于石油勘探、航空航天和其他工业领域的高温环境。
    使用建议:
    - 在设计应用电路时,应注意源电阻的影响,选择合适的反馈电阻来最小化噪声。
    - 为了确保最佳性能,建议采用适当的封装和布局方法,例如将暴露的引脚固定在 PCB 上,以增强散热性能。
    - 使用低阻抗源时,可以考虑增加外部去耦电容来改善电源性能。

    5. 兼容性和支持


    - 兼容性: 该产品与多种其他电子元件和设备兼容,尤其是那些具有相似供电范围和接口标准的产品。
    - 支持和维护: 德州仪器提供全面的技术支持和长期产品生命周期保障。如需更多信息和支持,请访问德州仪器官方网站或联系技术支持团队。

    6. 常见问题与解决方案


    问题1: 如何保护输入端免受静电放电 (ESD) 影响?
    - 解决方案: 输入端采用背对背二极管保护。在设计电路时,应确保输入信号不会超过绝对最大额定值,一般限制输入电流不超过 10 mA。
    问题2: 如何实现有效的电源去耦?
    - 解决方案: 在靠近器件引脚处添加 0.1 μF 电容进行电源去耦。对于更高频率的噪声,可以使用额外的去耦电容。

    7. 总结和推荐


    综上所述,OPA211-HT 运算放大器凭借其卓越的低噪声性能、高速度和宽温度范围,在许多高端应用中表现出色。无论是对于高温环境还是高精度的数据采集需求,OPA211-HT 都是一个理想的选择。因此,强烈推荐在类似应用中使用此器件。

OPA211SHKJ参数

参数
CMRR - 共模抑制比 -
-3db带宽 -
电路数 1
典型供电电流 3.6mA
典型压摆率 27V/μs
通道数量 1
电流 - 输入偏置 60nA
Vos - 输入偏置电压 30μV
典型增益带宽 80MHz
最小工作供电电压 4.5V
典型输入噪声电压密度 2nV/rtHz@ ±18V @ 210C
最大工作供电电压 ±18V,36V
输出类型 Rail to Rail
每个通道的输出电流 30mA
关闭 关闭
放大器类型 General Purpose
7.34mm(Max)
5.89mm(Max)
2.21mm(Max)
通用封装 CFP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
