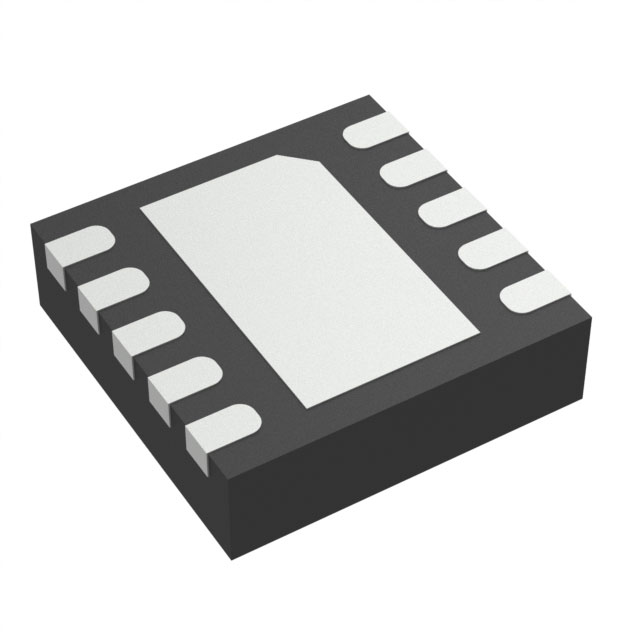

OPA1S2385IDRCR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.2mA(x2 Channels) 150V/μs 100MHz 100mA 2 2.7V 5.5V 2mV 3pA 250MHz SON 贴片安装
供应商型号: OPA1S2385IDRCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 OPA1S2385IDRCR

OPA1S2385IDRCR概述

    高质量技术文章:OPA1S2384/5 250-MHz CMOS 跨阻放大器(TIA)的技术综述

    产品简介


    OPA1S2384 和 OPA1S2385 是由德州仪器(TI)设计生产的高性能跨阻放大器(Transimpedance Amplifier,TIA),集成有高速单极双掷(SPST)开关和缓冲电路。这一系列芯片专为需要跟踪和捕获快速信号的应用而设计,如光通信、信号强度监测、突发模式接收信号强度指示(RSSI)、光电二极管监控以及高精度快速采样保持电路。该系列产品具有宽频带(250 MHz 增益带宽积)、高速率(150 V/µs 峰值斜率)和轨到轨输入输出特性,适合单电源供电(+2.7 V 至 +5.5 V)。这些特性使得它们在对低噪声和高阻抗需求极高的应用中表现出色。

    技术参数


    以下列出了关键的技术规格及性能指标:
    | 参数 | 最小值 (MIN) | 典型值 (TYP) | 最大值 (MAX) | 单位 |

    | 增益带宽积 | - | 250 | - | MHz |
    | 峰峰值增益斜率 (Slew Rate) | 150 | - | - | V/µs |
    | 输入偏置电流 | ±3 | - | ±50 | pA |
    | 信噪比 (Input Noise Voltage) | 6 | - | 26 | nV/√Hz |
    | 共模抑制比 (CMRR) | 50 | - | 68 | dB |
    | 偏移电压 (VOS) | 2 | 8 | - | mV |
    | 供电电压范围 (VS) | 2.7 | 5.5 | - | V |
    | 功耗 (Quiescent Current) | 9.2 | - | 12 | mA |
    环境特性:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 开关特性:低导通电阻(RON=4Ω),低电荷注入量(QC=1pC)

    产品特点和优势


    1. 卓越的宽频带性能:OPA1S2384/5 提供高达 250 MHz 的增益带宽积,在处理高频信号时表现优异。
    2. 超低噪声和高输入阻抗:典型输入噪声密度为 6 nV/√Hz,输入阻抗达到 10¹³ Ω||2 pF,可放大极低幅值信号,减少失真。
    3. 集成高速开关和缓冲电路:通过 SPST 开关实现快速切换,导通电阻低至 4 Ω,适合高速采样保持电路。
    4. 灵活配置:可通过外部电容调节反馈增益,以满足多种应用需求。
    5. 功耗低:每通道静态功耗仅为 9.2 mA,适合便携式和电池供电设备。

    应用案例和使用建议


    OPA1S2384/5 的广泛适用性使其成为以下领域的理想选择:
    - 通信领域:用于 EPON 和 GPON 光纤网络中的信号强度监控和 RSSI 测量。在光模块中,需确保输入信号幅度在 -40°C 至 +85°C 温度范围内稳定,建议选用 250 Ω 的反馈电阻搭配 10 pF 输入电容以优化增益带宽。
    - 光电二极管应用:作为光电信号接收器的前置放大器,推荐在增益模式下配置为 10x,以提高信噪比并抑制背景噪声。
    - 高速采样电路:结合外部采样开关和后级缓冲放大器,可实现稳定的高速信号记录。
    使用建议:
    - 在高温或低温极端环境中使用时,需验证其增益带宽和开关延迟时间是否仍符合要求。
    - 当负载电容超过 10 pF 时,建议添加串联电阻(如 RS=25 Ω),以改善频率响应稳定性。

    兼容性和支持


    OPA1S2384/5 的引脚兼容 DFN-10 封装,且具有多种订购型号(如 OPA1S2384IDRCT 和 OPA1S2385IDRCT)。该产品支持 Texas Instruments 提供的全面技术支持,包括线上应用指南和故障排查工具。此外,厂商承诺提供长达十年的供货周期,保障长期项目的需求。

    常见问题与解决方案


    1. 问:如何降低输入噪声?
    答:选择低噪声电源(如 LDO),并在 PCB 上尽量缩短信号路径以减小寄生电感和电容效应。
    2. 问:开关导通电阻对增益有何影响?
    答:导通电阻会对增益产生微小影响,建议选择低阻值反馈电阻(如 25 Ω)以最小化误差。
    3. 问:如何防止静电损坏?
    答:焊接和操作时必须佩戴防静电手环,并避免裸露引脚接触金属物体。

    总结和推荐


    OPA1S2384/5 是一款面向高端应用的高性能跨阻放大器,其卓越的宽频带性能、低功耗特性和高可靠性使其成为诸多高性能应用的理想选择。它在光电通信、精密测量和高速信号采集等领域展现出强大的竞争力。因此,对于需要宽频带和低噪声的系统设计,我们强烈推荐使用此产品。
    最终评分:9/10(适用于对低噪声和高速性能有极高要求的设计项目)。

OPA1S2385IDRCR参数

参数
最小工作供电电压 2.7V
通道数量 2
CMRR - 共模抑制比 -
典型供电电流 9.2mA(x2 Channels)
每个通道的输出电流 100mA
Vos - 输入偏置电压 2mV
典型压摆率 150V/μs
典型增益带宽 100MHz
-3db带宽 250MHz
电流 - 输入偏置 3pA
最大工作供电电压 5.5V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
