OPA4820IPWR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 22.6mA 240V/μs 2.5nV/rtHz 250MHz Differential 85mA 4 4 ±6.3V,12.6V 250μV 9μA 650MHz Voltage Feedback TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1.15mm
供应商型号: OPA4820IPWR
供应商: 国内现货
标准整包数: 1

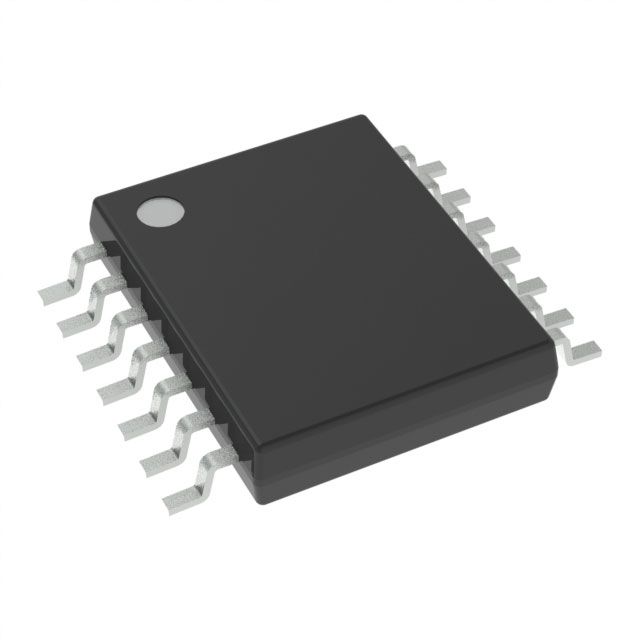

TEXAS INSTRUMENTS 运算放大器 OPA4820IPWR

OPA4820IPWR概述


    产品简介


    OPA4820 是一款高性能、低噪声电压反馈型运算放大器,由德州仪器(Texas Instruments)制造。它具有宽带宽(高达220 MHz)和高输出电流(±85mA),非常适合用于低功耗视频线驱动器、模拟到数字转换器前级放大器、主动滤波器等多种应用。此外,该器件还适用于光学通道放大器、低功耗基带放大器、CCD图像传感器通道放大器等领域。

    技术参数


    1. 高频性能:
    - 带宽:220 MHz(增益为+2)
    - 增益带宽积:250 MHz(最低)
    - 小信号带宽:130 MHz 至 210 MHz
    - 大信号带宽:67 MHz(单电源)
    2. 输出电流和噪声:
    - 输出电流:±85 mA
    - 输入噪声:2.5 nV/√Hz
    - 非反相输入电流噪声:2.9 pA/√Hz(最大值)
    3. 功耗与环境适应性:
    - 供电电压范围:±2V 至 ±6.3V 双电源;+4V 至 +12.6V 单电源
    - 工作温度范围:-40°C 至 +85°C
    - 每通道静态电流:5.7 mA
    4. 其他参数:
    - 最大开环电压增益:60 dB(最低值)
    - 最大输入偏置电流:26 µA(最高值)
    - 输出电压摆幅:±3.4 V(RL=100Ω时)
    - 热阻:SO-14 封装下,100°C/W(典型值)

    产品特点和优势


    OPA4820 的显著优势在于其极低的输入噪声和高输出电流能力,使其非常适合于需要高精度和低噪声的应用场合。其高带宽和高增益带宽积提供了卓越的动态响应性能,能够满足现代电子系统对高速度和低延迟的需求。此外,较低的工作电压和静态电流使得其在电池供电的便携式设备中也具有明显的优势。

    应用案例和使用建议


    应用案例:
    - 低功耗视频线驱动器:利用其宽广的带宽和优良的频率响应特性,OPA4820 可以轻松处理高分辨率视频信号。
    - CCD 图像传感器通道放大器:由于其出色的噪声特性和宽广的带宽,能够有效地增强图像信号而不引入过多噪声。
    - 便携式测试设备:低功耗和小巧封装使其非常适合于便携式设备中使用。
    使用建议:
    - 为了最大限度地发挥其性能,建议在设计电路时使用尽可能短的走线并注意散热管理。
    - 在高频应用中,要特别注意输出端的负载电容,防止因负载过大而引起的振铃现象。

    兼容性和支持


    OPA4820 采用标准的四路 SO-14 和 TSSOP-14 封装,可与多种其他电子元器件轻松集成。德州仪器提供了详尽的技术文档和支持服务,包括电路设计指南和软件仿真工具,以帮助用户更高效地进行开发和调试。

    常见问题与解决方案


    问题1:如何避免信号振铃?
    - 解决方法:尽量减少负载电容,或者在输出端添加适当的RC滤波器。
    问题2:设备出现过热怎么办?
    - 解决方法:确保良好的散热条件,必要时可考虑使用散热片或其他散热装置。

    总结和推荐


    总体来看,OPA4820 是一款非常优秀的高性能低噪声运算放大器。其在高频性能、噪声控制、功耗和集成度等方面表现出色,适合应用于多种电子系统中。我们强烈推荐使用此器件,特别是在需要高精度、低噪声及宽带宽的场合。德州仪器的全面支持和丰富的技术文档也极大地简化了设计过程,使开发者能够更快地实现目标。

OPA4820IPWR参数

参数
典型供电电流 22.6mA
典型增益带宽 250MHz
Vos - 输入偏置电压 250μV
通道数量 4
每个通道的输出电流 85mA
电流 - 输入偏置 9μA
最小工作供电电压 -
典型输入噪声电压密度 2.5nV/rtHz
最大工作供电电压 ±6.3V,12.6V
放大器类型 Voltage Feedback
关闭 -
-3db带宽 650MHz
CMRR - 共模抑制比 -
典型压摆率 240V/μs
输出类型 Differential
电路数 4
长*宽*高 5mm*4.4mm*1.15mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA4820IPWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4820IPWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4820IPWR OPA4820IPWR数据手册

OPA4820IPWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 37.9689
3000+ ¥ 37.0428
6000+ ¥ 35.808
库存: 16977
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 37968.9
